角式锅炉给水调节阀三维结构设计

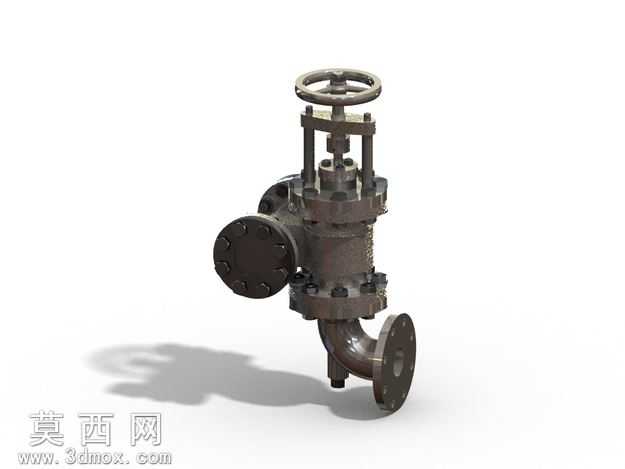

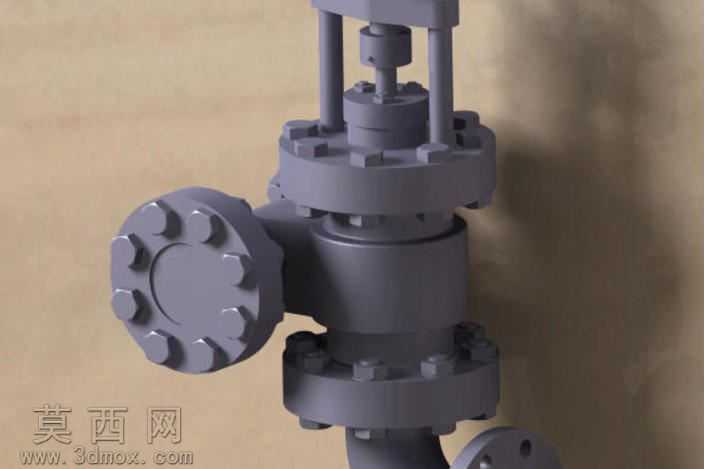

本作品为角式结构的锅炉给水调节阀三维建模成果，建模过程严格遵循工业阀门设计规范，先通过参数化草图绘制完成阀体、阀盖、阀杆、手轮、法兰端、侧端盲盖等核心部件的轮廓构建，再通过拉伸、旋转、扫掠、布尔运算等特征操作完成各零件的实体建模，对阀杆与阀瓣的传动配合面、法兰密封面、螺栓连接孔位、手轮轮辐结构等细节做了精细化还原，保证各部件装配间隙符合实际工业产品的公差要求。装配阶段采用自底向上的装配逻辑，依次完成阀杆与阀瓣的同轴配合、阀盖与阀体的密封面贴合、手轮与阀杆顶端的键连接定位、侧端盲盖与阀体侧口的螺栓紧固装配，完整还原阀门的实际装配关系，可清晰展示阀门内部的流道走向与启闭调节结构。材质与渲染阶段，针对不同部件赋予对应工业材质：阀体、阀盖、法兰、盲盖等承压铸件赋予铸钢材质，调整粗糙度参数还原铸钢件的亚光金属质感；阀杆、螺栓等机加工件赋予抛光不锈钢材质，体现机加工面的光洁金属质感；手轮部分赋予铸铁材质，还原操作件的厚重质感；密封垫片部位赋予非金属橡胶材质，区分不同功能部件的视觉差异。渲染阶段采用工作室光照环境，添加柔和的环境阴影与地面反射效果，突出阀门的结构层次与金属质感，多角度展示阀门的角式结构特征。该调节阀作为给水止回阀的改进形式，在结构设计上优化了角式流道的介质走向，降低介质流动阻力，手轮驱动的阀杆升降结构可精准控制给水流量，侧端盲盖设计便于后期检修维护，法兰连接端可适配工业锅炉的给水管路安装标准，模型完整还原了产品的结构特征与功能逻辑，可用于阀门结构教学、锅炉管路系统布局演示、产品方案展示等场景。
