弹簧加载式压力安全阀门三维设计

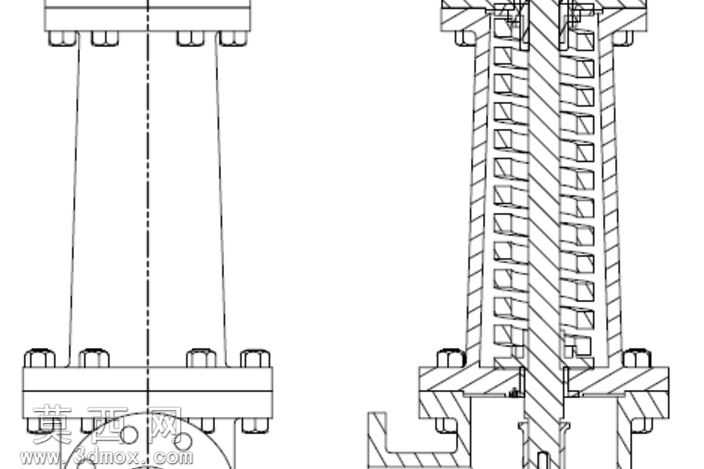

本作品为弹簧加载式安全阀的三维建模设计成果，整体采用Autodesk Inventor完成全参数化建模，建模过程严格遵循阀门设计的通用规范，对每一处结构尺寸都做了精准的参数约束，确保各部件装配后无干涉、可实现真实的动作模拟。建模阶段首先从阀体主体入手，采用拉伸、旋转、扫掠等基础特征命令构建阀体的整体轮廓，针对侧面法兰接口、底部法兰安装座的螺栓孔位，采用阵列特征完成均匀排布，保证孔位的同轴度与位置精度，法兰端面的密封槽结构也做了精细化建模，还原真实阀门的密封配合结构。针对阀内部的核心组件，包括阀杆、弹簧座、加载弹簧、阀瓣、调节螺母等部件，均单独创建零件文件后进行虚拟装配，弹簧部分采用螺旋扫掠特征生成，还原弹簧的有效圈数、节距与线径参数，可模拟弹簧受压时的形变状态；阀瓣与阀座的密封配合面做了贴合度约束，能够直观展示阀门关闭时的密封状态与超压开启时的动作行程。渲染阶段赋予各部件贴合实际工业产品的材质：阀体、法兰等承压金属部件采用铸钢材质，调整金属粗糙度参数还原铸件的哑光金属质感；阀杆、调节螺栓等运动部件采用不锈钢材质，添加轻微的反射效果体现机加工表面的光洁度；密封垫片采用橡胶材质，调整漫反射参数还原非金属材质的视觉特征；弹簧采用弹簧钢材质，体现其高强度金属的质感。整体装配完成后添加了同轴心、面重合等完整的装配约束，可通过拖动阀杆模拟阀门在压力超过设定限值时，弹簧被压缩、阀瓣抬升实现泄压的完整动作过程，清晰展示弹簧加载安全阀依靠弹簧预紧力平衡介质压力、超压自动开启泄压的工作原理。设计过程中充分考虑了阀门的实际安装与使用场景，侧面法兰用于介质泄放通道，底部法兰用于与受压设备或管道连接，顶部的调节结构可用于调整弹簧预紧力从而设定安全阀的开启压力值，各部件的连接螺栓、螺母均做了等比例建模，还原真实产品的装配细节，整体模型结构完整、细节丰富，可用于阀门原理演示、产品结构展示以及相关教学场景使用。
