交错轴准双曲面齿轮传动结构三维设计

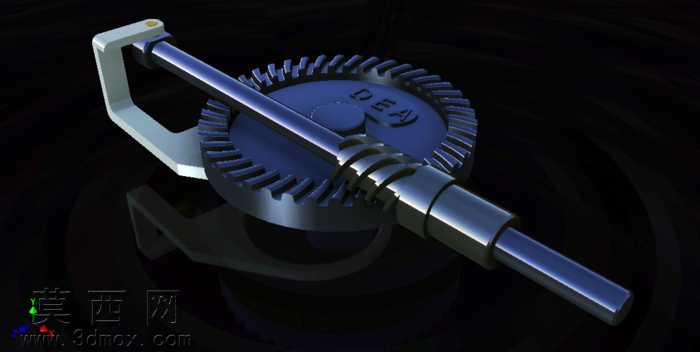

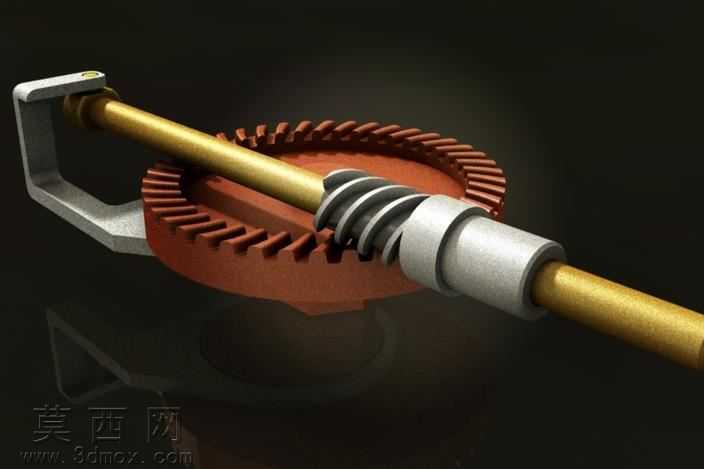

本作品为交错轴传动场景设计的准双曲面齿轮传动结构三维模型，建模阶段采用参数化设计思路完成各部件的精准构建：首先依据准双曲面齿轮的啮合原理，计算齿面的空间共轭曲面参数，通过三维建模软件的曲面造型功能逐一生成齿廓特征，保证轮齿的螺旋角、压力角、齿距等参数符合交错轴传动的啮合要求，避免传动过程中出现卡滞、干涉问题。针对与齿轮配合的蜗杆轴部分，建模时同步完成轴段的阶梯结构设计，预留出轴承安装位、轴向定位轴肩的结构尺寸，轴身的蜗杆齿部与齿轮轮齿的啮合间隙经过反复校验，确保装配后两轴线的空间交错角度符合设计标准，可实现稳定的交错轴运动与动力传递。支撑结构部分采用一体式弯臂支架造型，建模时对支架的安装基准面、轴孔同轴度做了约束设置，保证支架可同时为蜗杆轴提供稳定的旋转支撑，支架的壁厚、过渡圆角均按照机械结构的刚度要求设计，避免应力集中问题。材质与渲染阶段，针对不同部件赋予符合实际工业应用的材质属性：齿轮本体采用烧结铜合金材质，调整材质的漫反射、粗糙度参数还原铜质零件的哑光金属质感，表面添加细微的锻造纹理提升真实感；蜗杆轴采用调质合金钢材质，轴身光面部分设置较高的金属反光度，蜗杆齿部添加细微的加工刀痕纹理，还原机加工零件的表面特征；支撑支架采用铸铁材质，表面做喷塑处理的质感表现，呈现深灰哑光的工业零件外观；轴端的金色杆段做了表面氧化处理的材质效果，区分不同轴段的功能分区。渲染阶段采用三点布光方案，主光源从侧上方打亮齿轮啮合区域，突出轮齿的啮合结构细节，辅光源补全暗部的结构层次，添加微弱的环境反射效果让金属材质的表现更具真实感，背景采用深灰渐变色调突出主体结构，让整个传动结构的装配关系、部件形态清晰呈现。设计过程中重点校验了运动过程中的干涉情况，通过软件的运动仿真模块模拟蜗杆旋转带动齿轮转动的完整行程，确认所有齿面啮合过程无穿模、无卡滞，各部件的运动行程符合设计预期，该模型可用于机械原理教学演示、交错轴传动方案的结构验证，也可作为非标传动设备设计的参考结构使用。
