带花键安装孔的锥形支撑基座结构设计

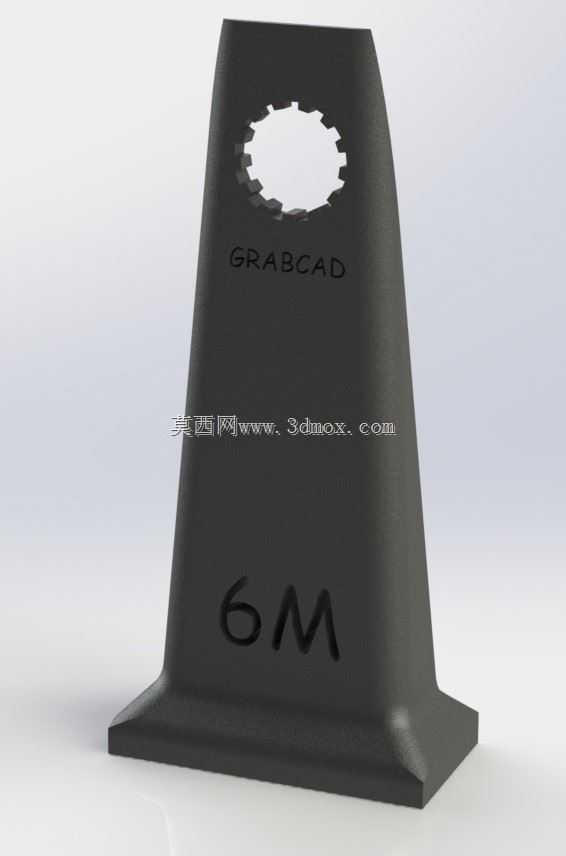

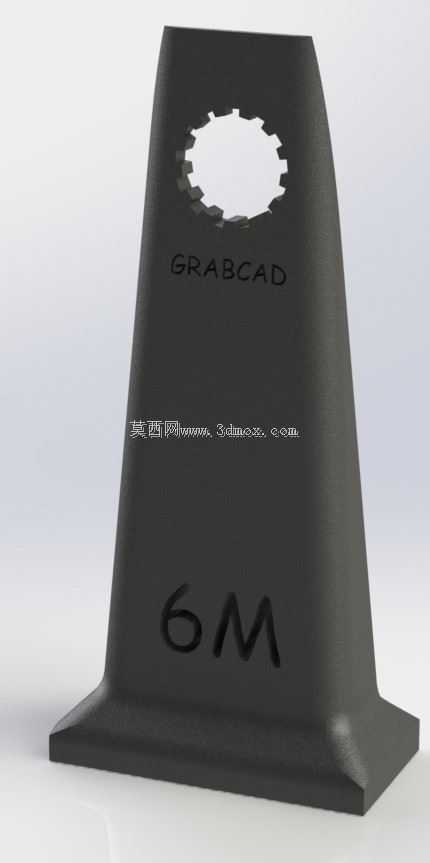

该支撑结构在重载传动场景中承担轴系末端定位与载荷传递作用，常见于大型工程机械的动力输出端、物料输送设备的张紧机构安装位，以及重型工装夹具的固定支撑点位。结构整体采用上窄下宽的锥形轮廓，这种形态设计可在保证上部安装接口紧凑性的同时，通过底部逐步扩大的支撑面分散垂直载荷，降低安装基面的单位面积压强，避免长期承重出现基面凹陷或结构变形。上部的内花键孔为核心安装接口，采用渐开线齿形设计，可与配套外花键轴实现无间隙配合，既能够传递周向扭矩，也可承受一定的轴向窜动载荷，齿部做了倒角导向处理，装配时无需精准对位即可快速滑入，适配现场快速拆装的运维需求。结构表面的标识区域预留了激光标刻位置，可在量产时标注承载等级、适配轴径等参数，方便现场运维人员快速识别匹配。底部安装面采用外翻边结构，相比直筒式基座，外翻边可将支撑边界向外延伸30%以上，安装时可搭配更大规格的压紧螺栓，提升抗倾覆能力，即使承受侧向冲击载荷时，也能通过外翻边的力矩抵消作用保持结构稳定。设计过程中对锥形侧壁的壁厚做了渐变处理，上部靠近花键孔的位置壁厚更大，可承受花键配合传递的集中应力，向下逐步减薄壁厚，在保证整体结构强度的前提下降低整体重量，减少材料消耗。花键孔的深度经过匹配计算，既保证与花键轴的配合长度满足扭矩传递的接触面积要求，也避免孔深过大导致的加工难度提升，孔底预留了排屑间隙，加工时铁屑可自然排出，不会在孔底堆积影响装配到位。结构的安装边界充分考虑了现场安装空间限制，上部外径控制在适配常规轴承座安装位的尺寸范围内，底部外翻边的尺寸也匹配通用设备的安装孔位间距，可直接替换原有同类型支撑基座，无需对安装基面做二次改造。侧壁的锥形角度经过受力仿真优化，在垂直载荷下应力可沿侧壁均匀传导至底部安装面，不会出现局部应力集中导致的结构断裂，即使在交变载荷长期作用下，也能保持结构尺寸稳定性，不会出现配合间隙变大的问题。
