桌面级3D打印国际象棋套装结构设计

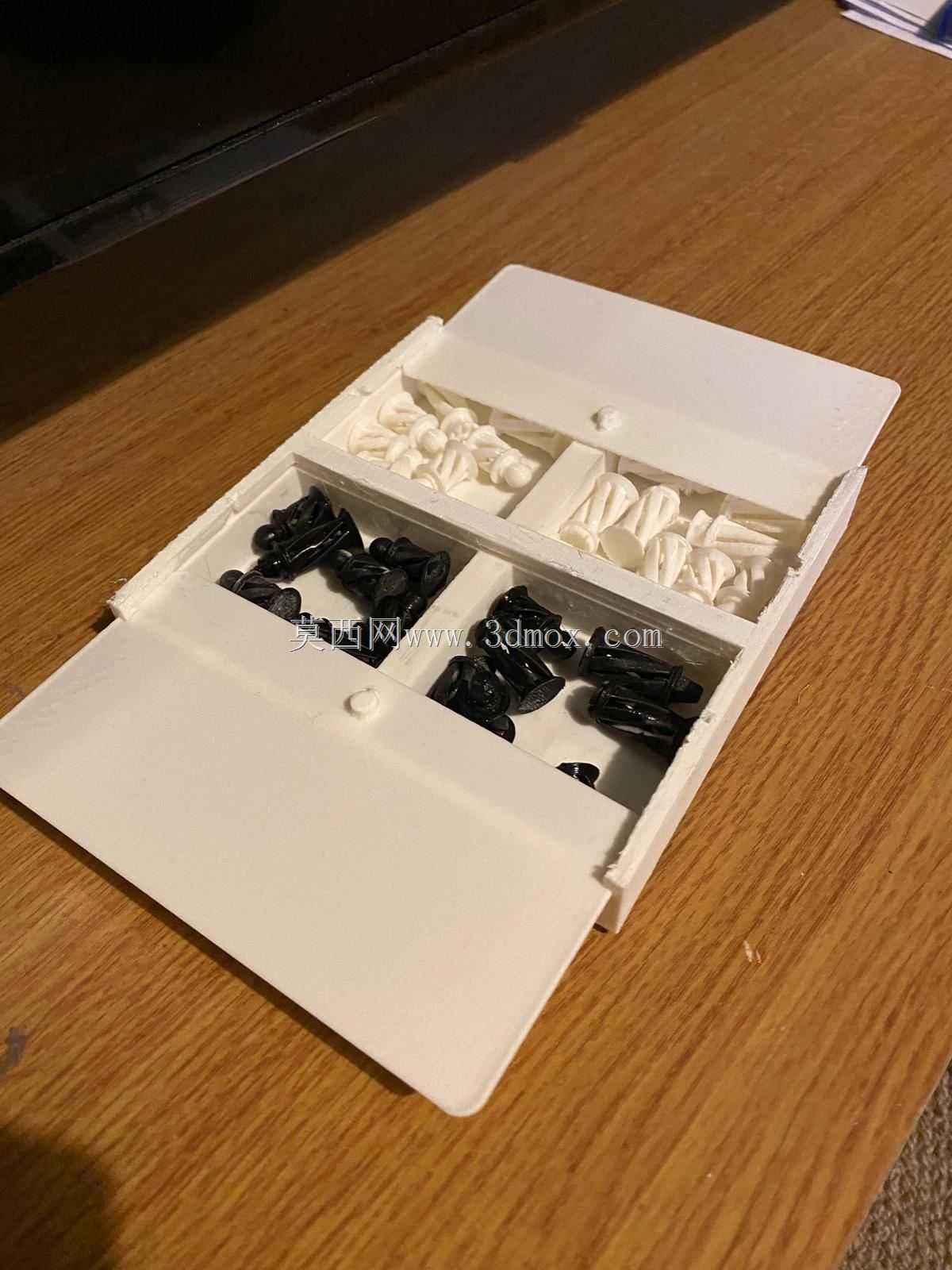

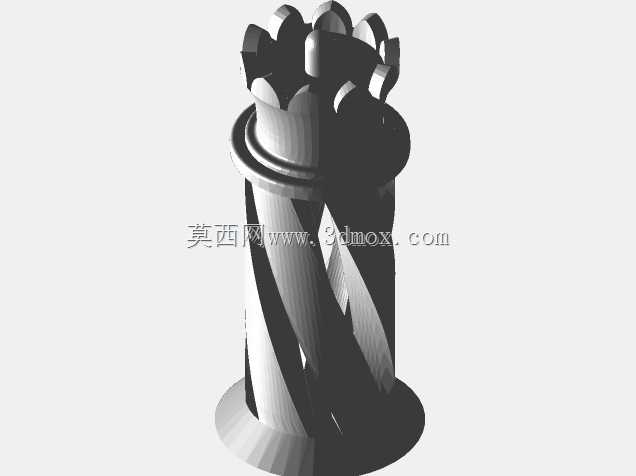

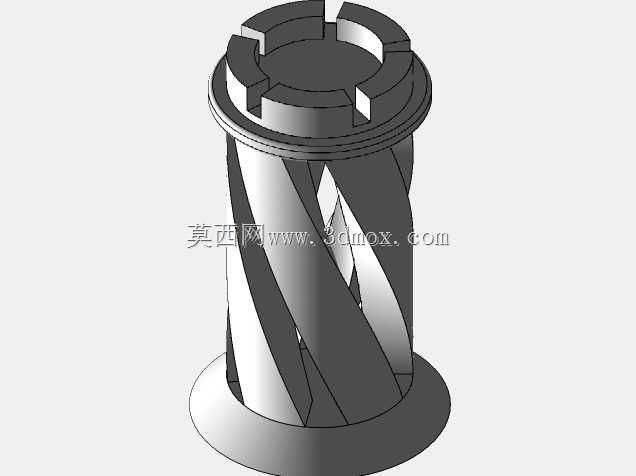

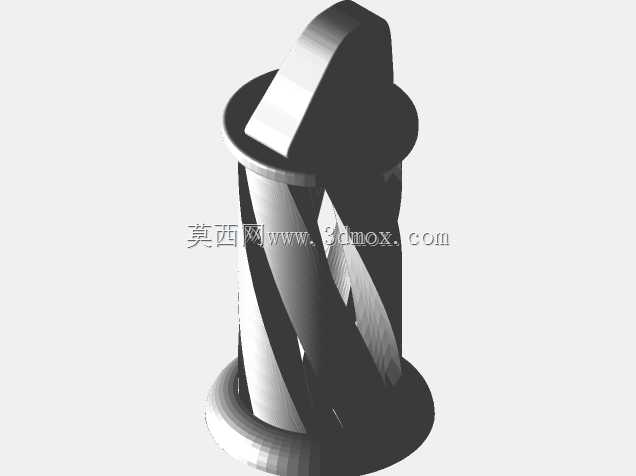

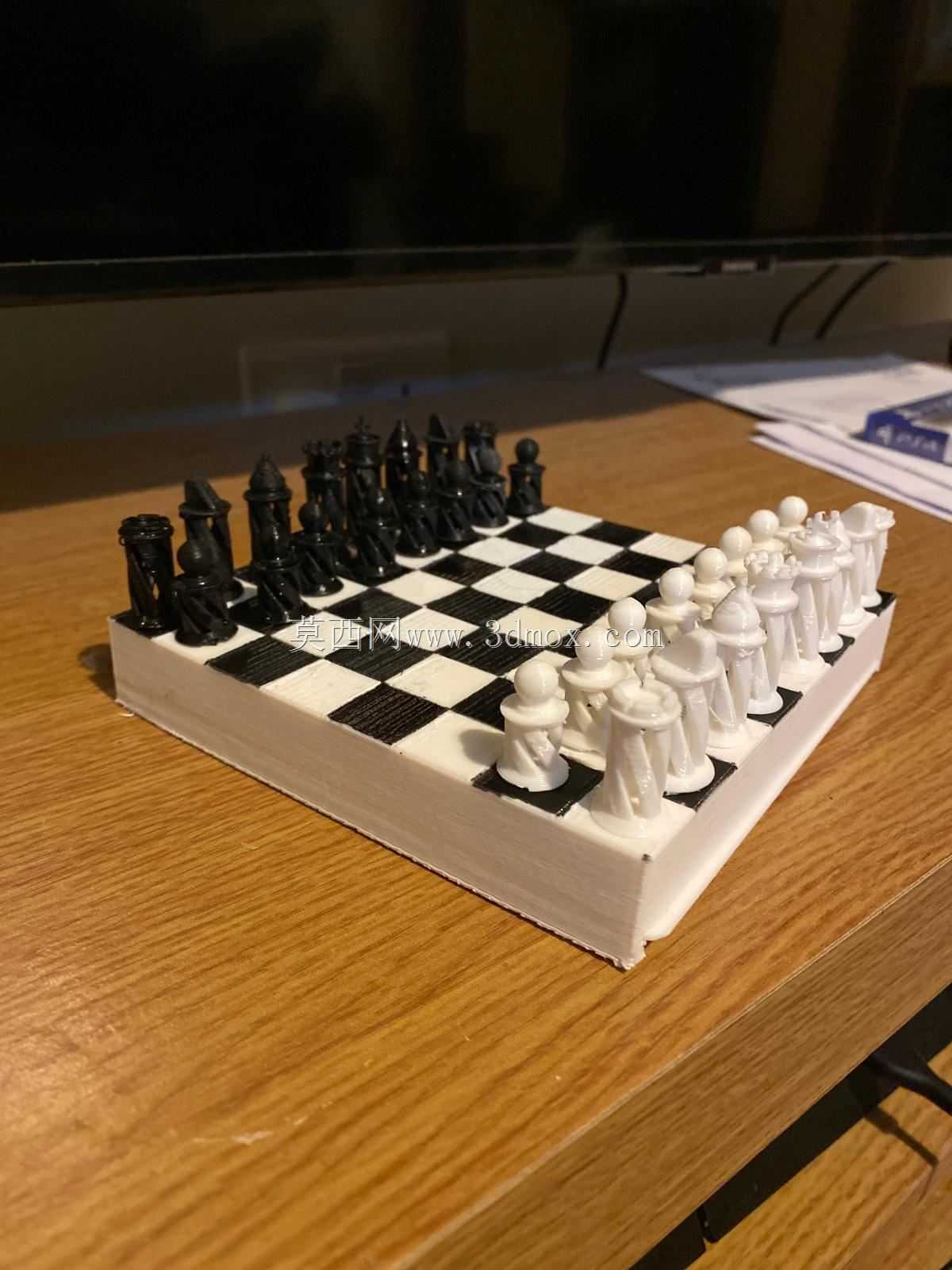

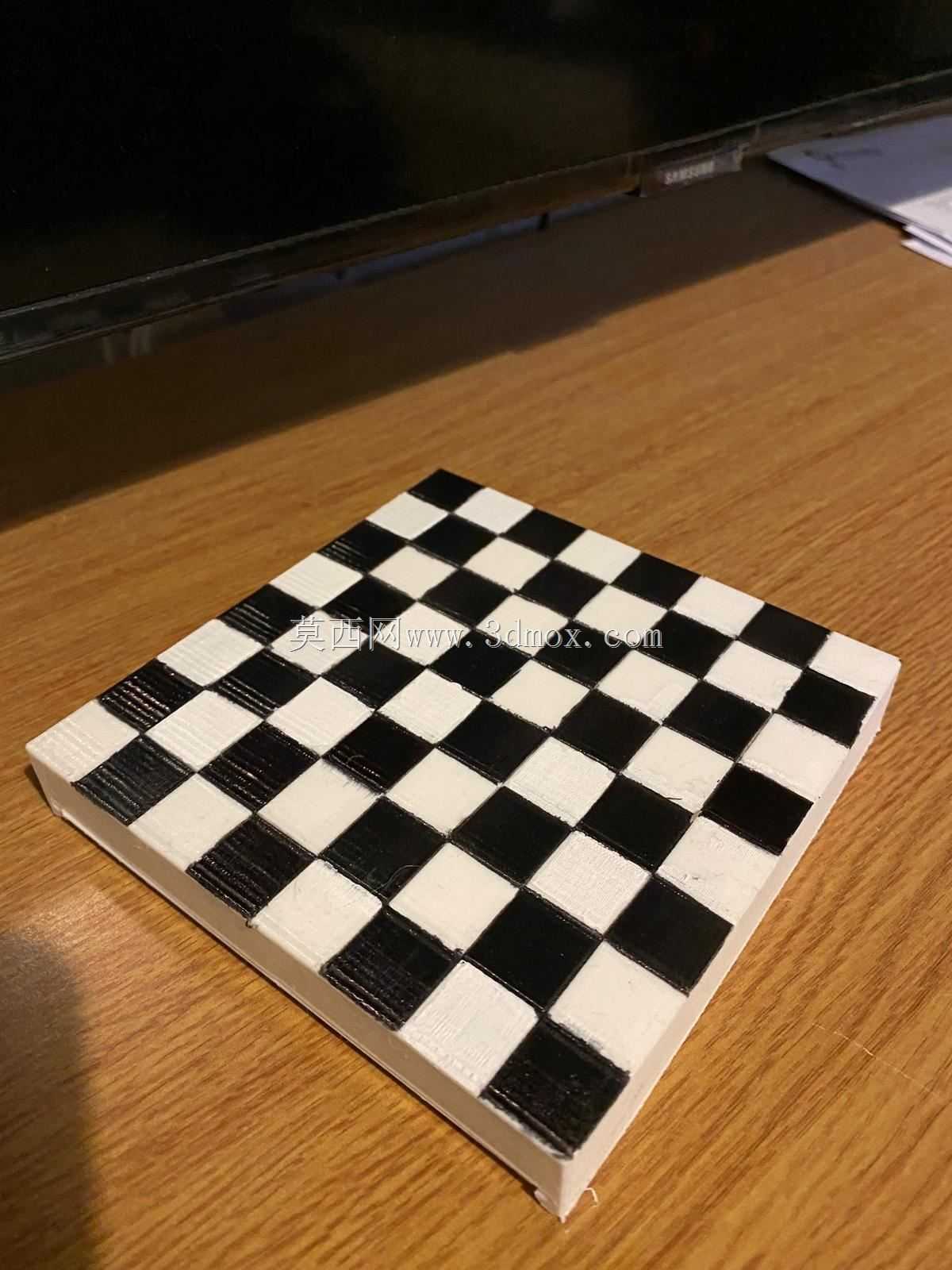

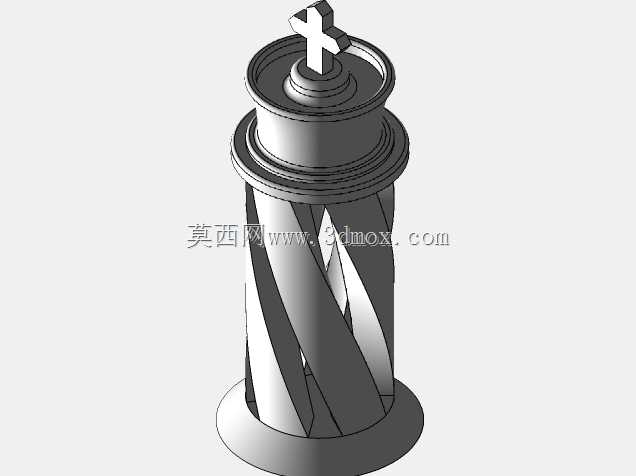

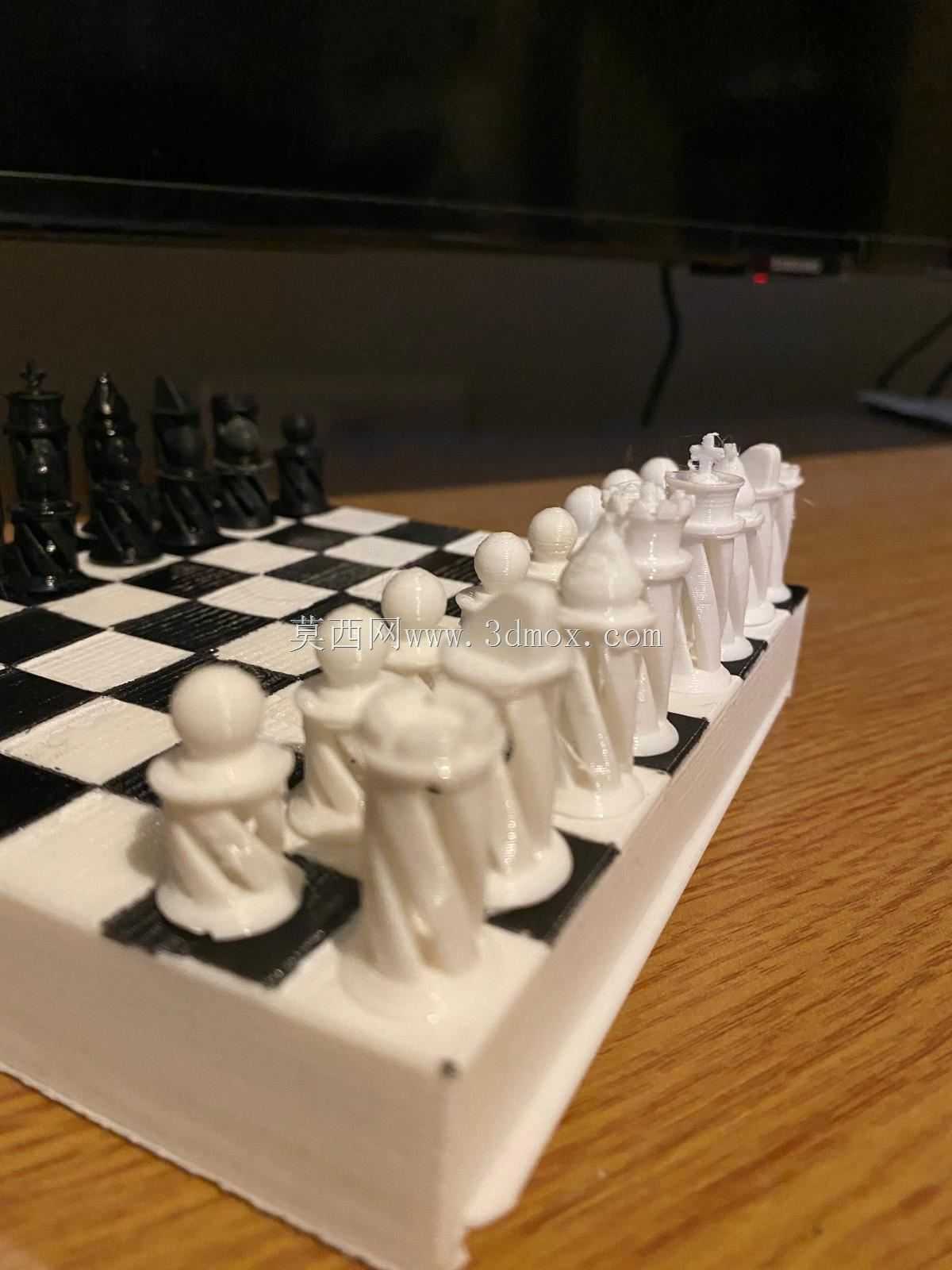

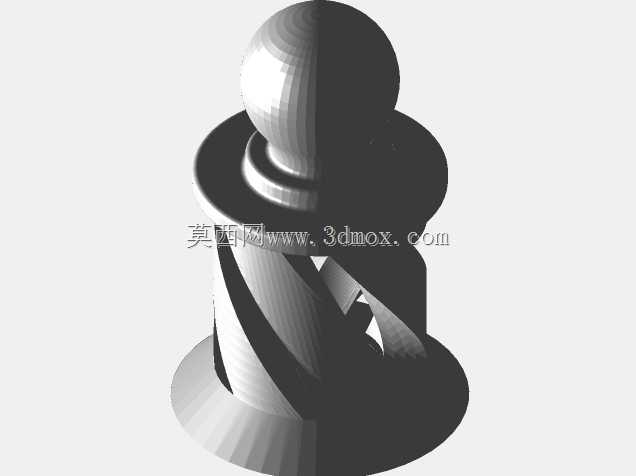

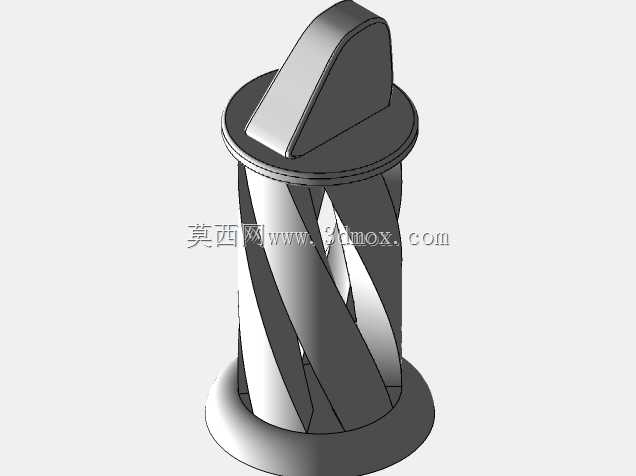

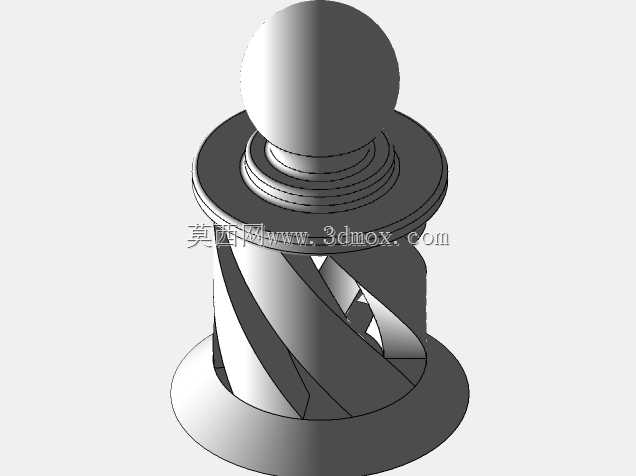

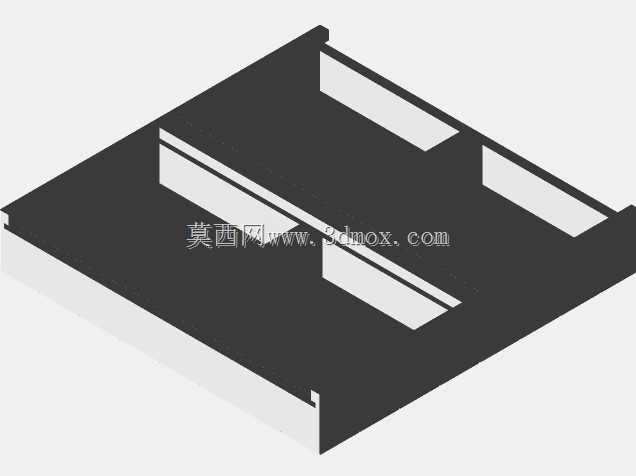

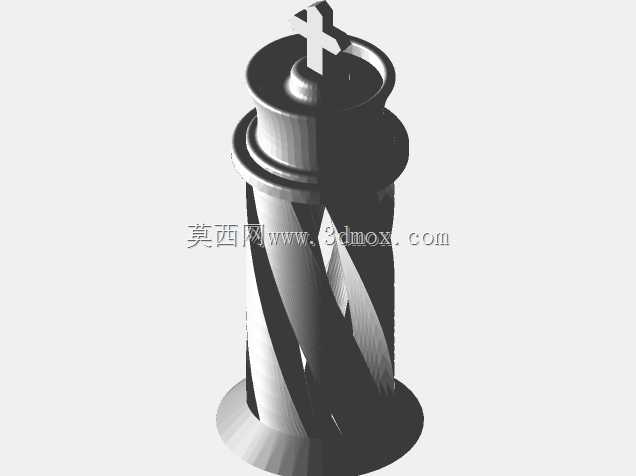

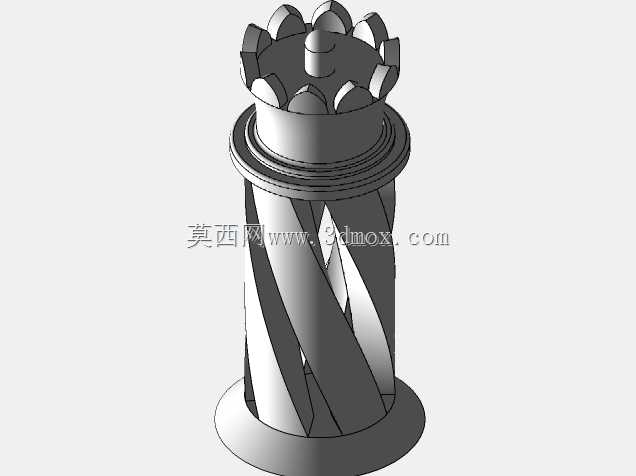

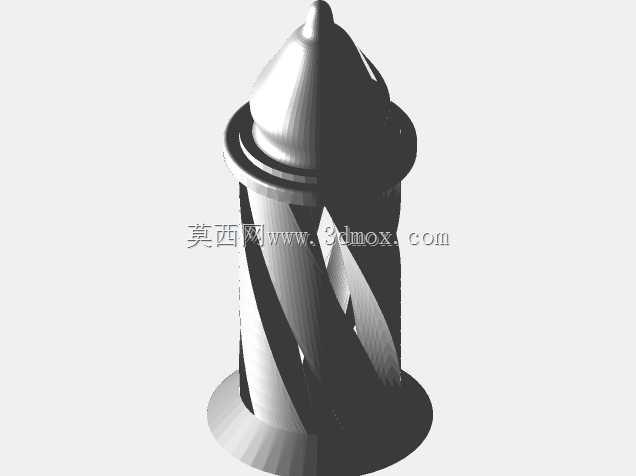

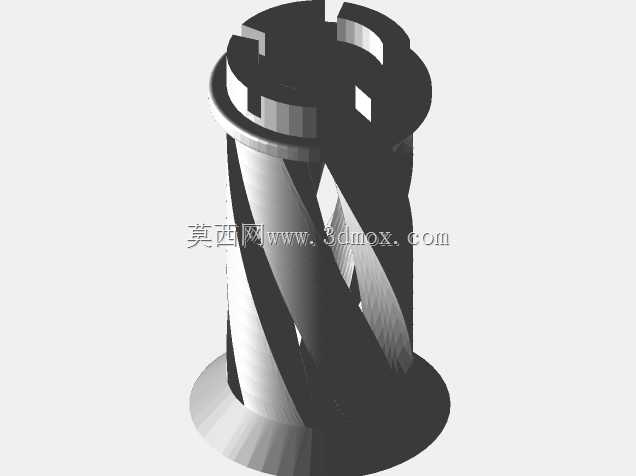

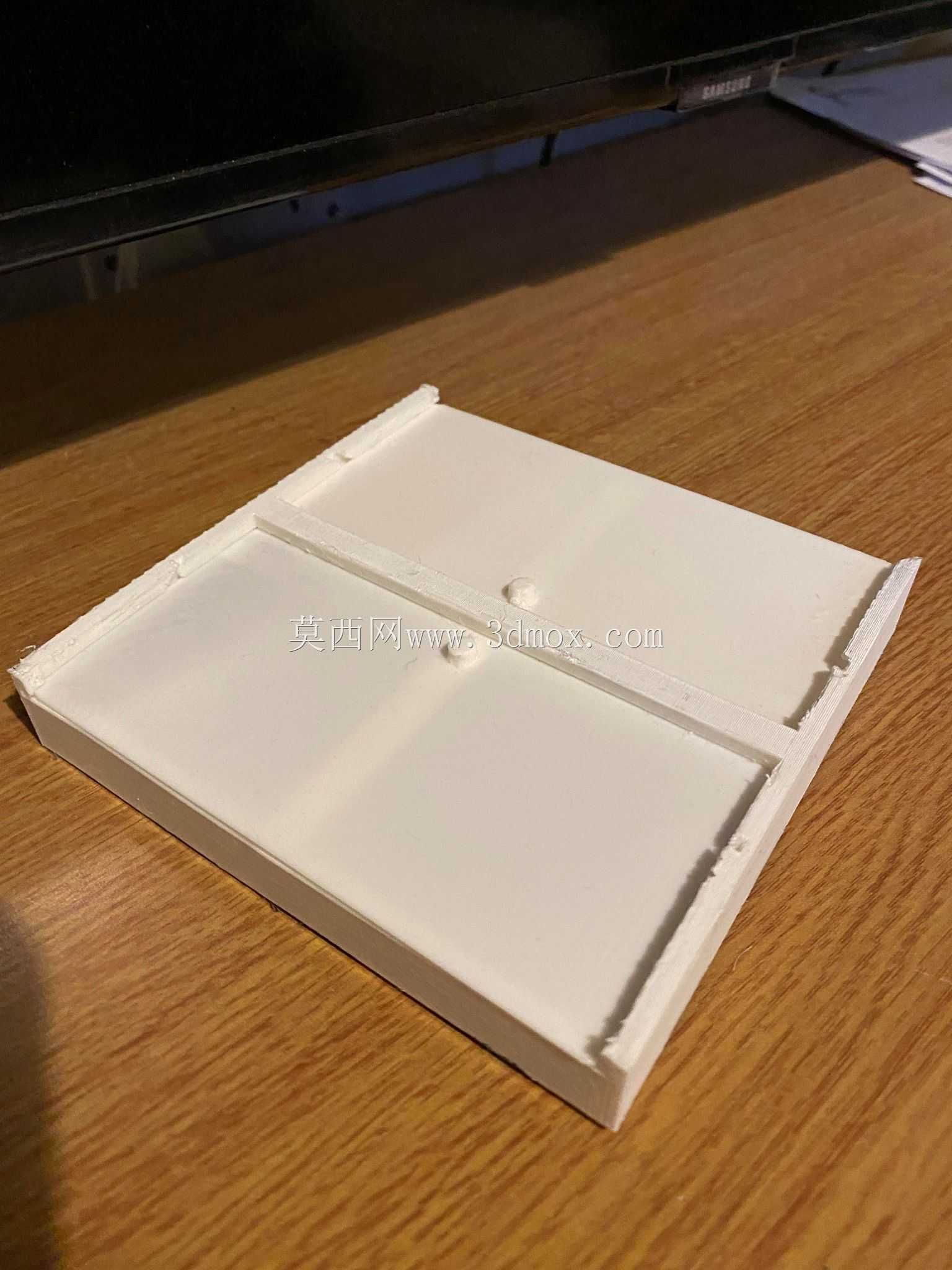

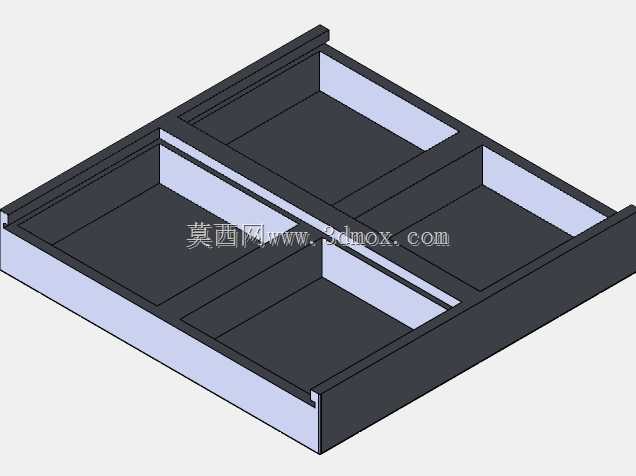

这套3D打印国际象棋的设计，最初是面向桌面级FDM3D打印设备的无支撑成型需求做的适配，整套棋子与棋盘拆分后均可直接在常规220*220mm成型尺寸的桌面3D打印机上完成制作，无需额外添加支撑结构，打印完成后仅需简单去除底部 raft 层即可直接装配使用，大幅降低了普通爱好者的制作门槛。从实际应用场景来看，这套棋具既可以作为个人休闲娱乐的日常对弈工具，也可作为3D打印教学的实操案例，帮助初学者理解拆分建模、打印方向优化、装配公差匹配的核心逻辑，同时打印完成的成品也可作为桌面装饰摆件，适配书房、创客空间、休闲会客区的摆放需求。棋子部分的设计充分考虑了手持握持的手感与打印稳定性，每枚棋子的底部都做了直径8mm的平整贴合面，放置在棋盘上时不会出现晃动倾倒的问题，棋子的造型细节做了0.8mm的最小壁厚控制，既保证了打印过程中不会出现薄壁断料的问题，也能在常规0.4mm喷嘴的打印参数下清晰还原造型轮廓，王、后、车、马、象、兵六类棋子的高度差控制在12mm到28mm之间，辨识度足够的同时也避免了过高棋子打印时的层纹偏移问题。棋盘部分采用分体式拼接设计，单块棋盘模块的尺寸控制在120*120mm以内，打印完成后通过侧边的定位卡扣直接拼接成标准8*8格的完整棋盘，棋盘格的单格尺寸为25*25mm，刚好匹配棋子底部的直径，棋子放置后不会出现格内偏移的问题，棋盘整体厚度为8mm，底部做了1mm深度的防滑槽，粘贴防滑垫后可在木质、玻璃等光滑桌面稳定放置，不会因为对弈时的触碰出现整体滑移。设计过程中特意将所有拼接公差控制在0.2mm，适配PLA、ABS等常规3D打印材料的冷却收缩率，无需后期打磨即可顺利完成拼接，棋子与棋盘的接触面做了0.1mm的微倒角处理，既避免了打印过程中的锐边翘曲，也提升了棋子取放时的顺滑手感。整套模型没有复杂的内腔结构，所有外露面均做了打印方向的优化，将层纹集中在非外观面，常规0.2mm层厚打印即可获得不错的外观效果，无需额外做抛光后处理，对于创客教学场景来说，整套模型的打印总时长可控制在18小时以内，单台桌面3D打印机可在两个工作日内完成整套成品的制作，适合作为3D打印入门的综合实训项目，帮助学习者掌握从功能需求拆解、建模参数设定到打印参数匹配的完整流程。
