端部缺口弯曲试验工装结构设计

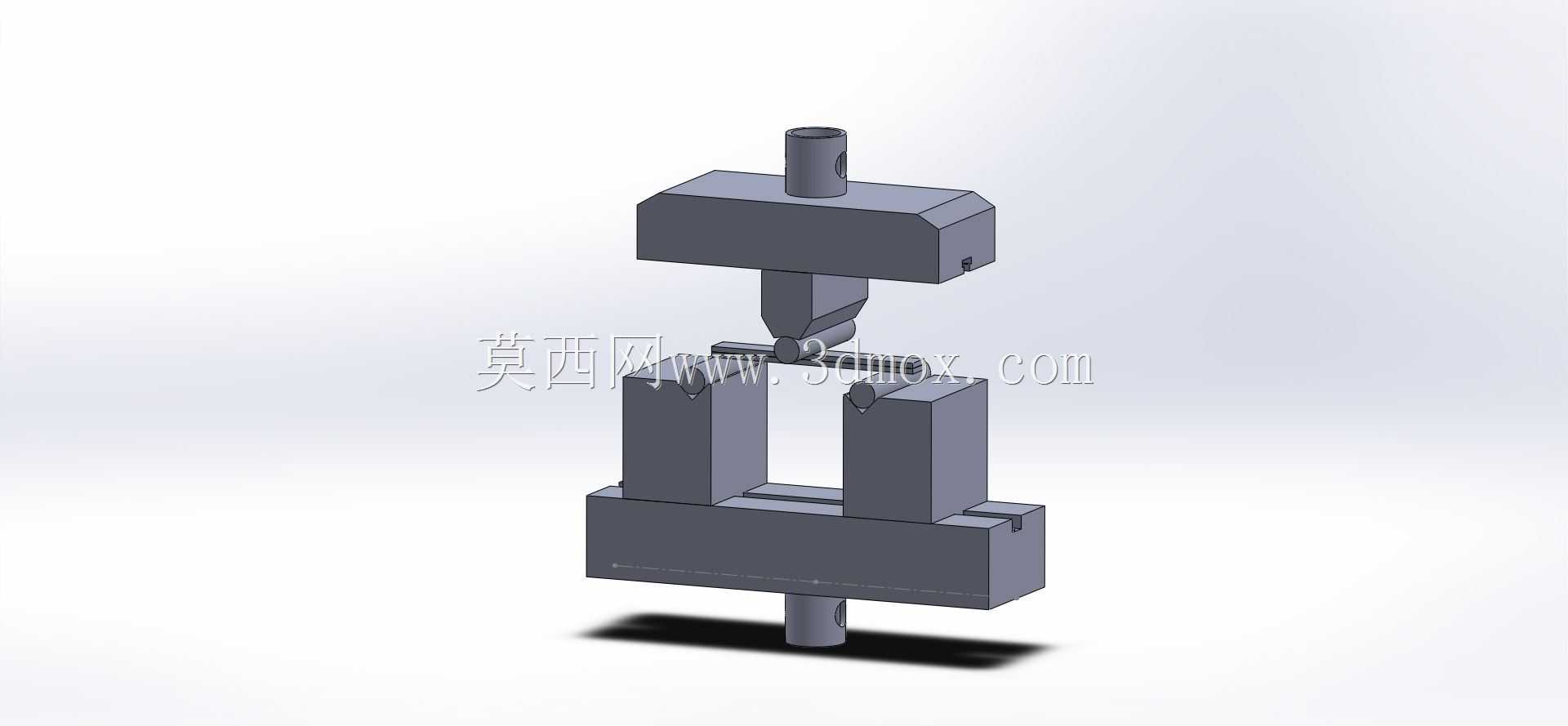

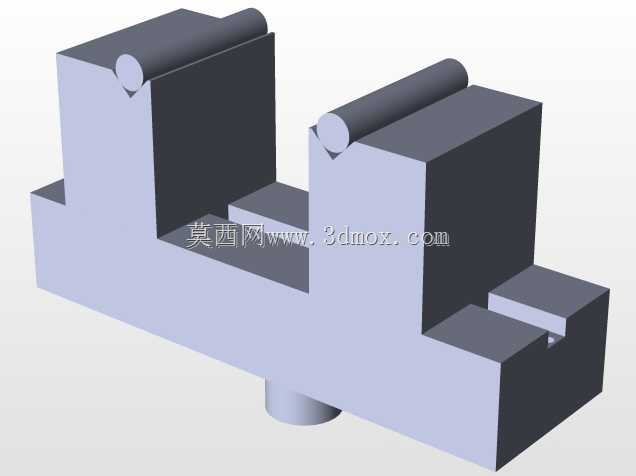

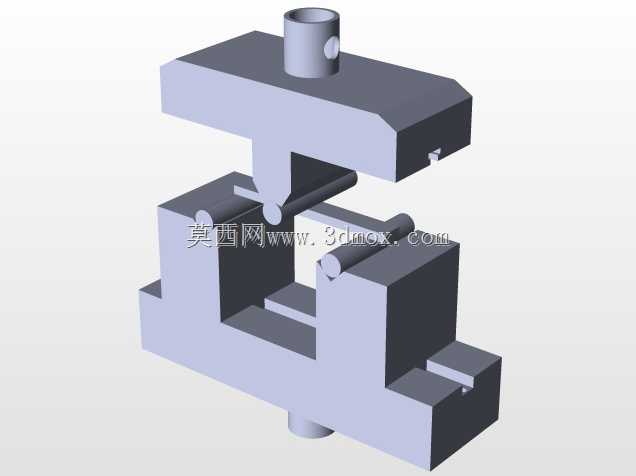

在材料力学性能检测领域，端部缺口弯曲试验是获取材料层间断裂韧性、抗弯曲形变能力的核心测试手段，对应的试验工装结构直接决定测试数据的准确性与可复现性。这套试验结构的设计核心围绕三点弯曲加载逻辑展开，整体采用对称式布局，加载压头与两侧支撑座的同轴度公差控制在0.02mm以内，避免加载过程中出现侧向分力导致试样滑移或测试数据偏差。支撑座的跨距可根据试样厚度、测试标准要求在一定范围内调节，锁紧结构采用楔形压块设计，调节完成后可完全消除支撑座的装配间隙，保证加载过程中支撑位置无偏移。

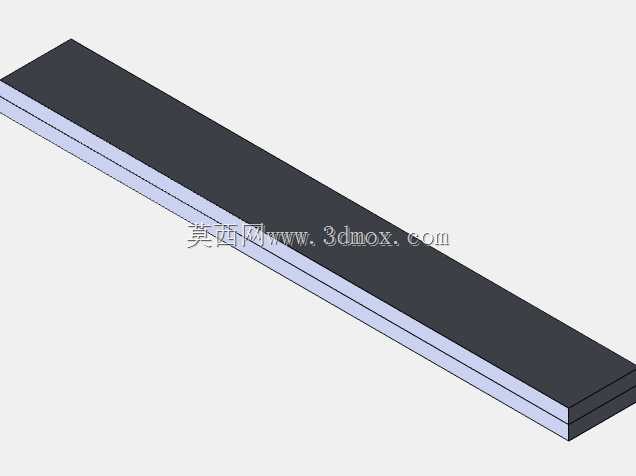

从实际应用场景来看，该结构主要适配复合材料、金属焊接件、高分子板材的断裂韧性测试，尤其针对层压复合材料的II型层间断裂韧性测试，端部缺口的试样定位结构专门做了对位标识，试样放置时可快速对齐加载轴线，减少人工对位的操作误差。压头的接触端面采用圆弧过渡设计，圆弧半径符合常规力学测试标准要求，避免压头与试样接触位置出现应力集中，导致试样提前在非缺口位置断裂，影响测试结果有效性。

设计过程中优先考虑了结构的刚性表现，主体承载部分采用高强度合金钢结构，整体受力路径做了等强度优化，在最大试验载荷下的整体形变量控制在0.01mm以内，不会因为结构自身形变干扰试样的形变数据采集。安装边界上，整套结构的底座预留了通用力学试验机的安装螺孔孔位，可直接适配市面主流的万能材料试验机工作台，不需要额外制作转接板，安装时只需对齐工作台T型槽位置，穿入螺栓锁紧即可完成装配，定位销结构保证安装重复定位精度。

缺口对位结构专门设置了可微调的挡块，针对不同长度的端部缺口试样，可调整挡块位置让试样缺口恰好处于两支撑座的跨距中点位置，加载时裂纹扩展路径完全沿缺口延伸方向，保证测试过程符合试验方法标准。结构的所有活动配合面都做了耐磨处理，长期反复测试后不会出现配合间隙增大的问题，日常维护只需定期在滑动接触面涂抹润滑脂即可，不需要复杂的校准流程，每次测试前用标准试样校验跨距即可开展试验。
