斯蒂尔动力工具配套空气过滤器结构设计

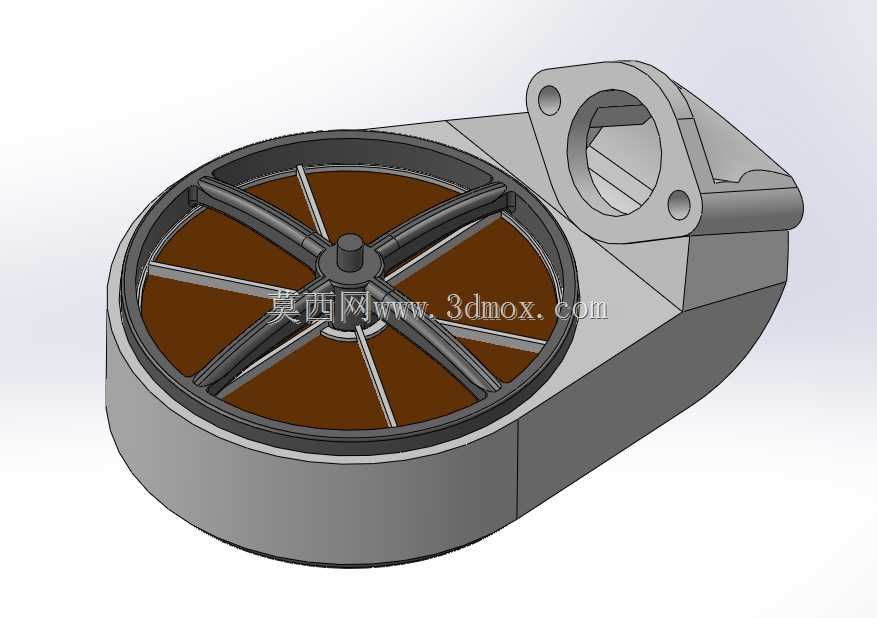

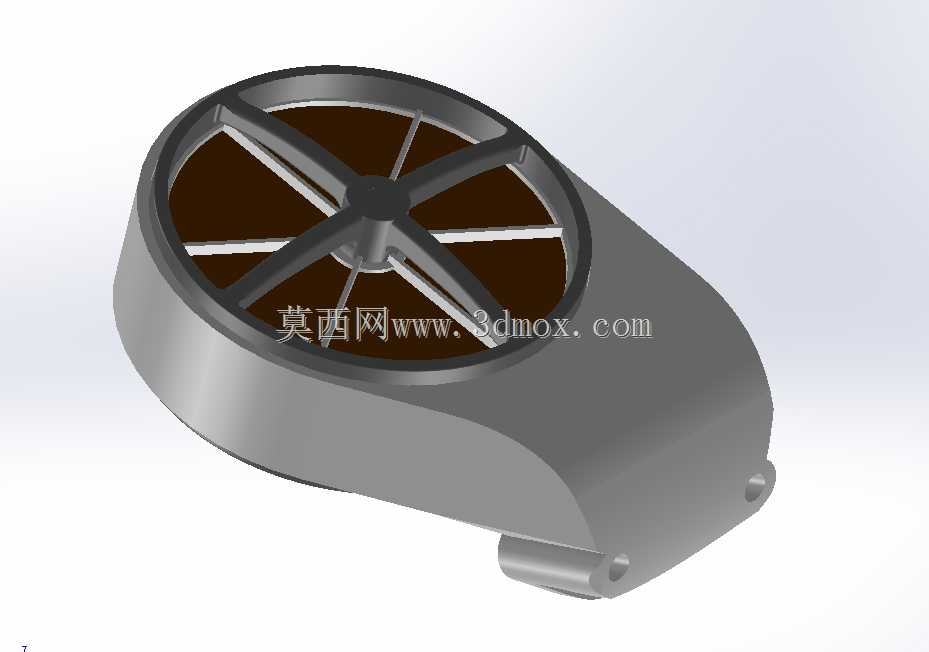

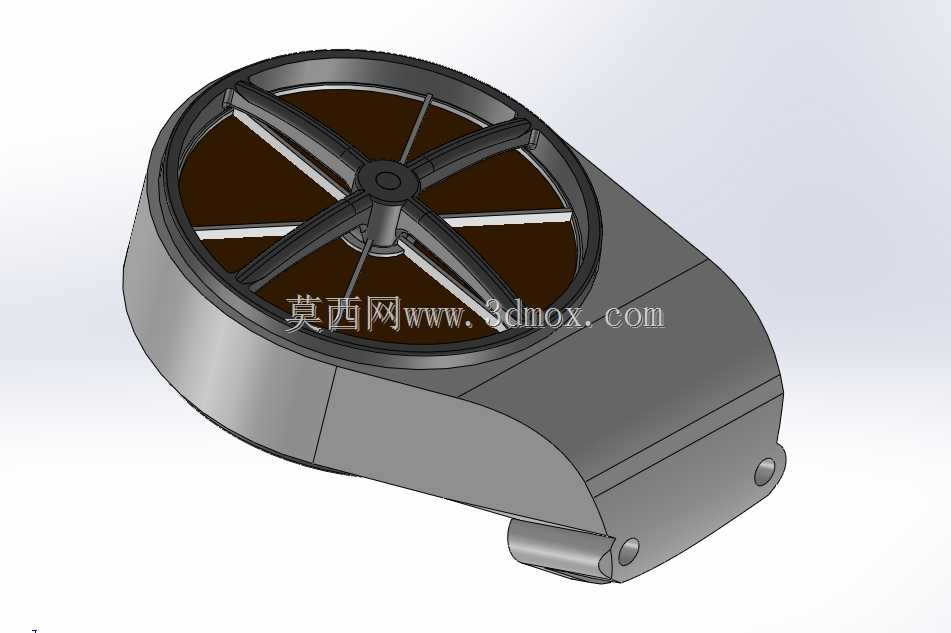

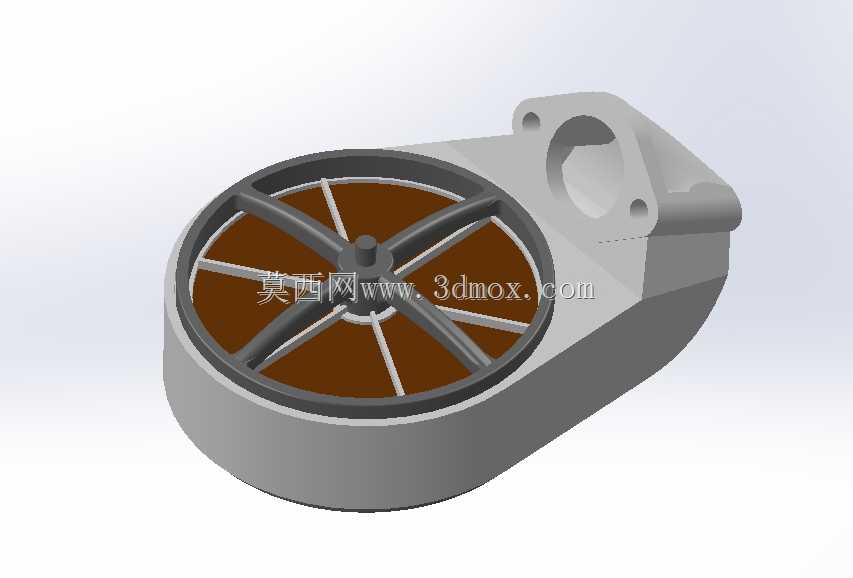

这款空气过滤器主要适配手持园林动力设备的进气系统，在油锯这类高负荷、作业环境粉尘浓度高的设备上，承担着拦截进气中木屑、尘土、植物碎屑的核心作用，避免硬质颗粒进入气缸造成活塞、缸壁的磨粒磨损，直接影响动力单元的使用寿命与运行稳定性。从结构设计来看，整体采用偏心蜗壳式的壳体造型，并非规则圆形结构，这种轮廓是为了适配动力设备侧置的安装空间，避开油箱、点火模块等周边部件的干涉区域，壳体下部延伸出的带孔安装耳，是对应设备本体上的固定螺柱位设计，安装时可直接卡入定位后通过紧固件锁紧，无需额外设计转接支架，减少装配环节的零件数量。

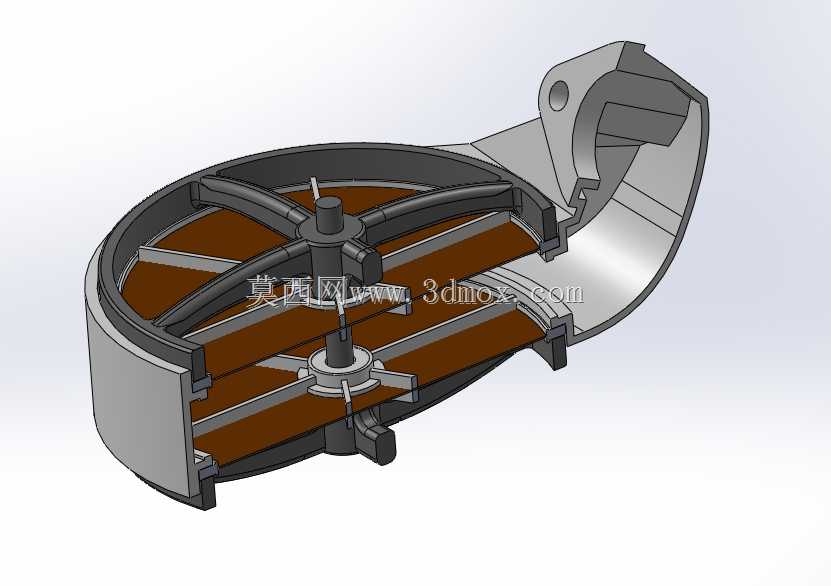

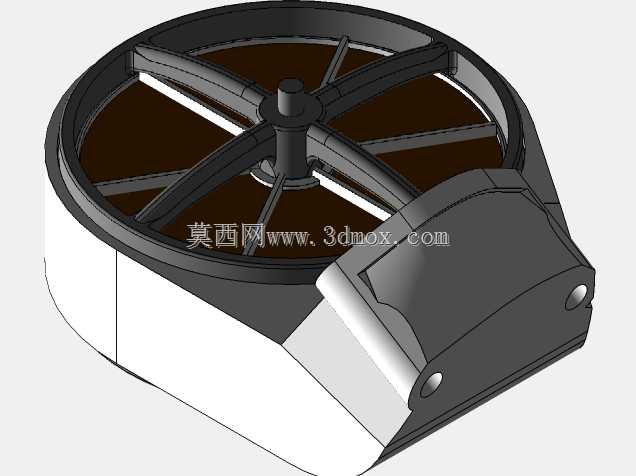

过滤端的轮辐式压网结构采用六辐对称布局，中心设置一体式的压合凸台，既可以均匀压紧内部的过滤滤芯，避免滤芯在设备高频振动下出现移位、密封失效的问题，又能在进气气流通过时形成均匀的导流效果，降低进气阻力，不会因为压网的遮挡造成局部进气通量不足。壳体的曲面过渡全部采用大圆角设计，一方面是考虑手持设备的使用场景，避免尖锐棱角在操作过程中剐蹭操作人员，另一方面也能优化壳体的注塑成型工艺，减少应力集中区域，提升壳体在设备跌落、磕碰时的抗冲击性能。

在安装边界的考量上，壳体的整体厚度控制在适配设备侧盖的内部空腔尺寸范围内，过滤端面的外圈设置了一圈凸起的密封压边，装配时可压紧滤芯边缘的密封海绵，确保未经过滤的空气不会从侧边缝隙短路进入进气道。下部的安装耳孔径与孔位间距，完全匹配对应型号动力设备的安装点位，装配后过滤器的出气口与化油器进气口精准对接，同轴度偏差控制在合理范围内，避免出现漏气导致的混合气浓度异常。这类过滤器的设计不需要追求过大的过滤面积，而是要在有限的安装空间内平衡过滤效率与进气阻力，毕竟手持动力设备的转速高、进气脉冲强，过大的进气阻力会直接导致动力输出下降，所以轮辐压网的筋条宽度、辐条间距都经过匹配计算，既保证足够的压合强度，又尽可能减少对进气截面的遮挡。壳体材质选用耐油耐温的工程塑料，能够适应动力设备运行时周边的高温环境，同时耐受汽油、机油混合气的长期侵蚀，不会出现材质脆化、开裂的问题。
