斯蒂尔康特拉链锯机油密封盖结构

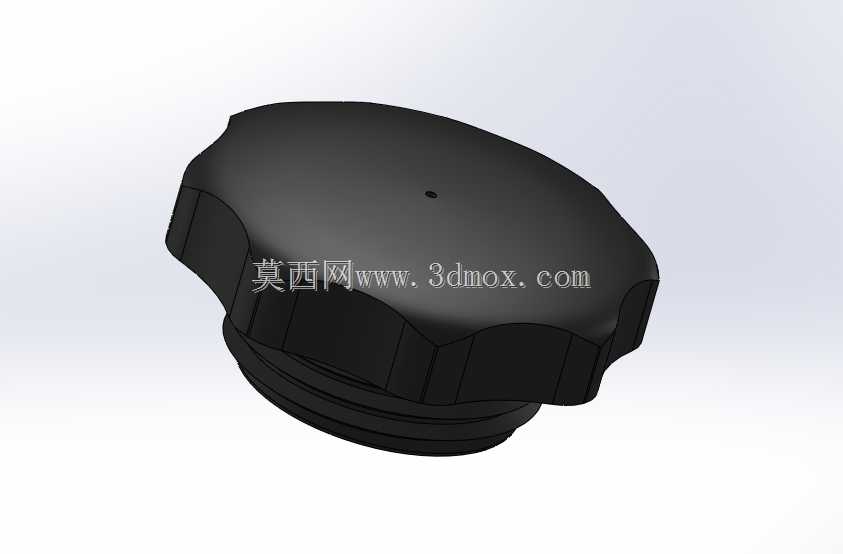

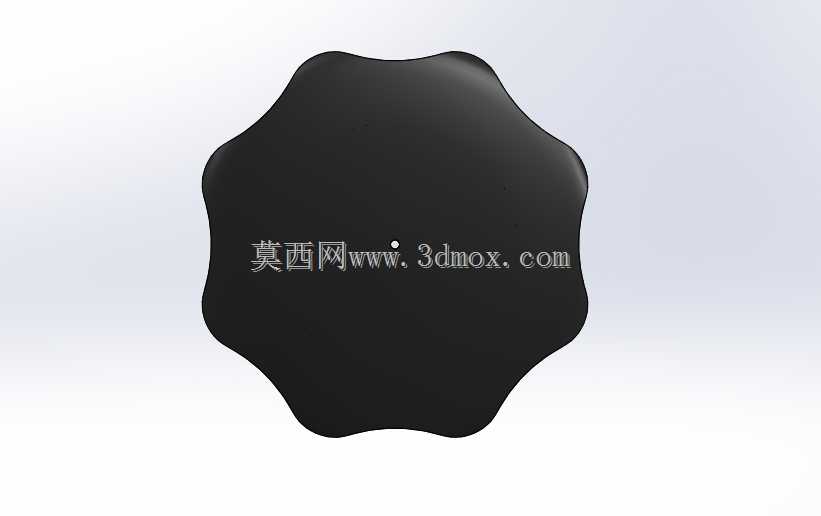

　　这款油帽适配斯蒂尔康特拉系列链锯的机油储油腔，是园林作业设备中负责密封机油加注口的关键小部件，日常户外伐木、园林修枝作业中，链锯持续高速运转时机油腔内部会随温度变化产生压力波动，油帽需要同时兼顾密封防渗漏、快速手动开合、平衡腔内外压差的多重需求，避免作业时机油渗漏污染锯链与作业面，也防止外部木屑、尘土进入机油腔堵塞供油通路。从结构设计来看，盖体顶部做了小直径通气孔，孔径控制在0.8毫米左右，既可以平衡机油腔内外的气压差，保证锯链润滑系统供油顺畅，又能避免设备倾斜时机油从通气孔溢出。盖体外侧的防滑棱采用了多段式波浪凸起设计，凸起高度3毫米，棱边做了R1.5的圆角过渡，作业人员佩戴防滑劳保手套时也能单手完成拧开、旋紧操作，

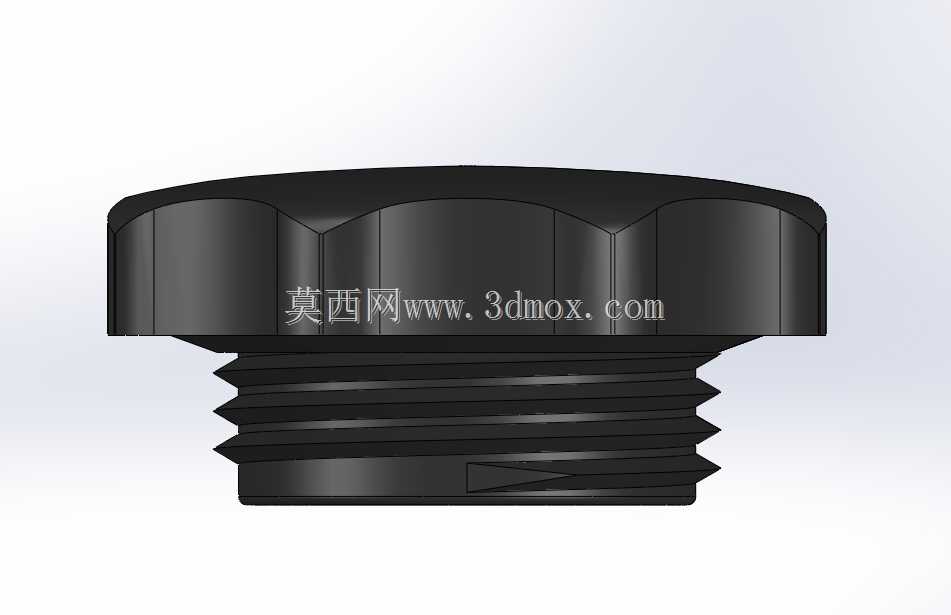

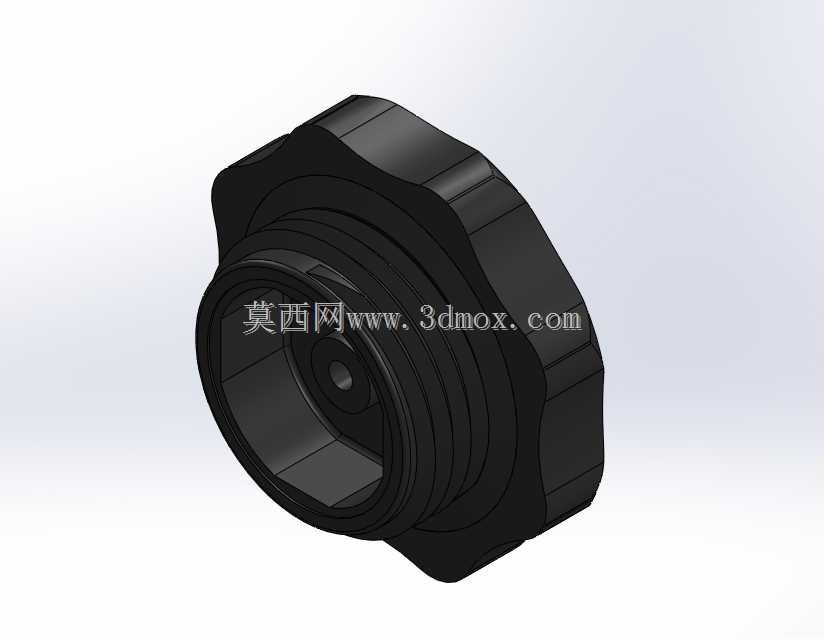

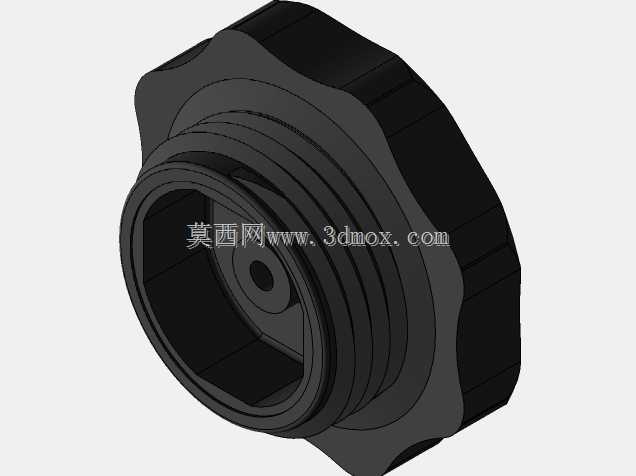

　　不会因为手套沾附机油、木屑出现打滑问题，旋合扭矩控制在1.2-1.5N·m即可达到密封要求，不需要借助额外工具，野外作业时加注机油的操作效率更高。盖体下部的螺纹段采用了梯形密封螺纹设计，螺纹公称直径匹配链锯机油加注口的标准接口，螺纹配合间隙控制在0.1毫米以内，螺纹根部设计了一圈环形密封槽，可配套耐油橡胶密封圈，当盖体旋紧到位时，密封圈被压合在加注口端面与盖体台阶面之间，可耐受-20℃到60℃的工作温度区间，适配二冲程链锯专用机油的腐蚀特性，长期使用不会出现橡胶老化开裂导致的渗漏问题。盖体整体采用玻纤增强尼龙材质注塑成型，顶部壁厚2.5毫米，侧壁防滑棱位置壁厚3毫米，既保证了足够的结构强度，在林间作业遇到树枝剐蹭、

　　轻微磕碰时不会出现开裂变形，又控制了整体重量，不会给链锯整机增加额外负载。安装边界方面，盖体旋合后高出加注口端面的高度控制在12毫米，最大外圆直径42毫米，不会和链锯的侧盖、拉手等周边部件产生运动干涉，盖体顶部的平面做了微弧过渡，没有尖锐棱角，作业人员搬运设备时不会被剐蹭划伤。在实际建模过程中，防滑棱的曲面做了连续曲率过渡，没有硬棱死角，注塑生产时不会出现应力集中导致的翘曲变形，螺纹段的收尾处做了退刀槽结构，方便模具抽芯加工，也能保证旋合时不会出现卡滞问题。
