斯蒂尔油锯电机配套冷却盖结构

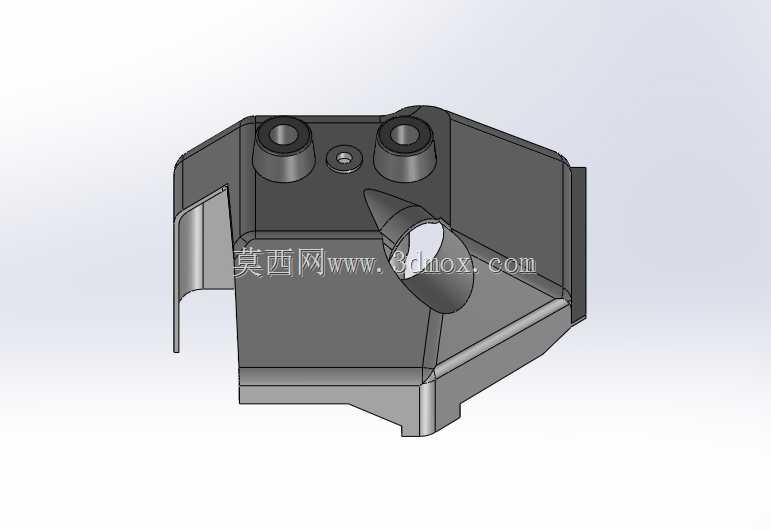

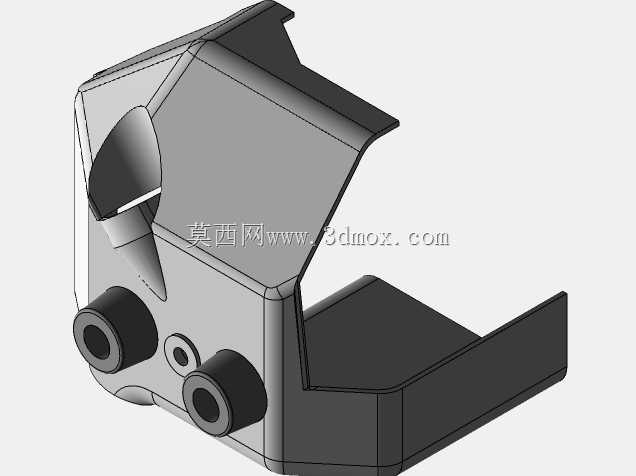

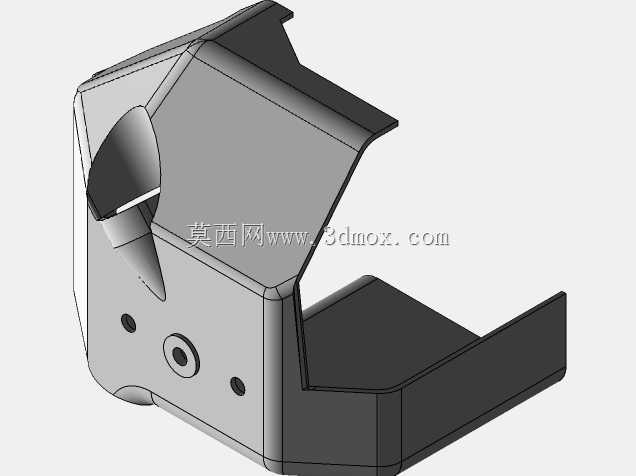

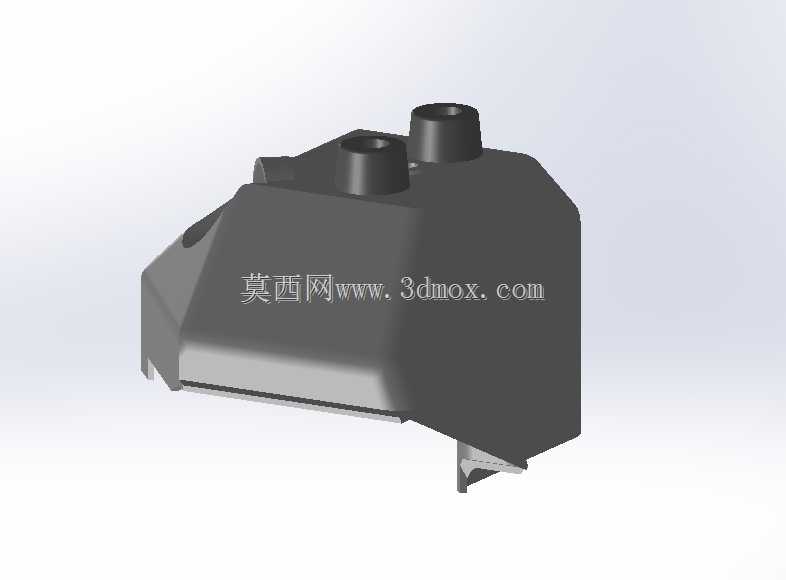

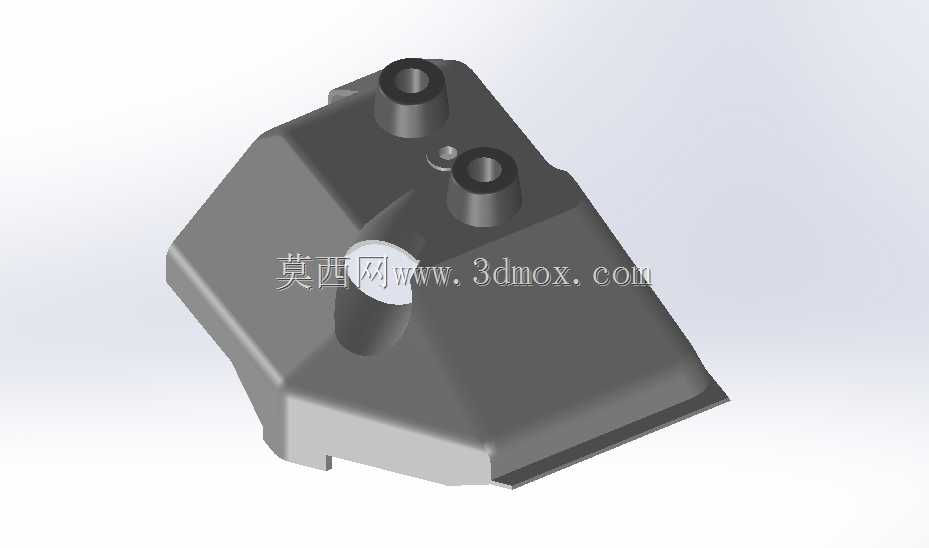

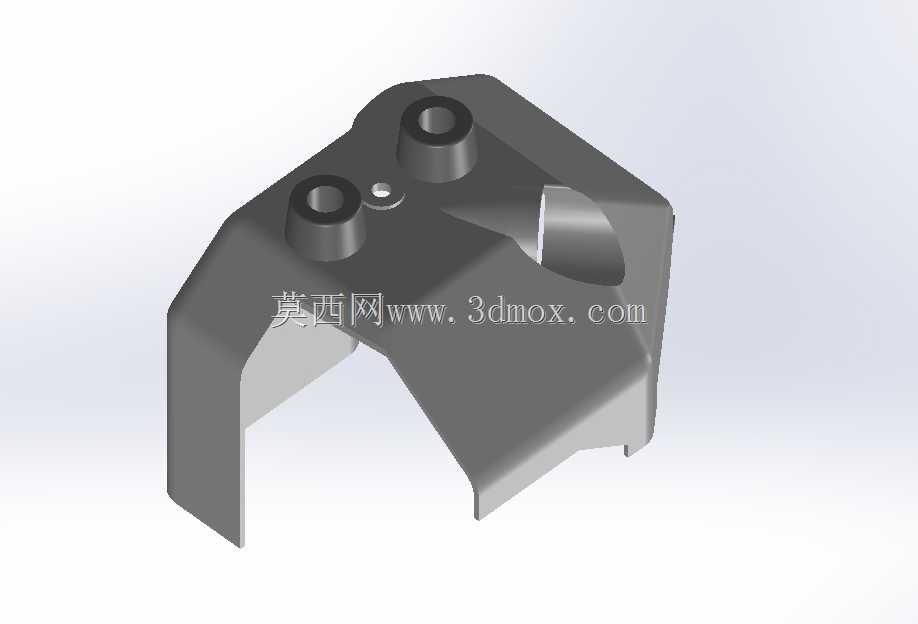

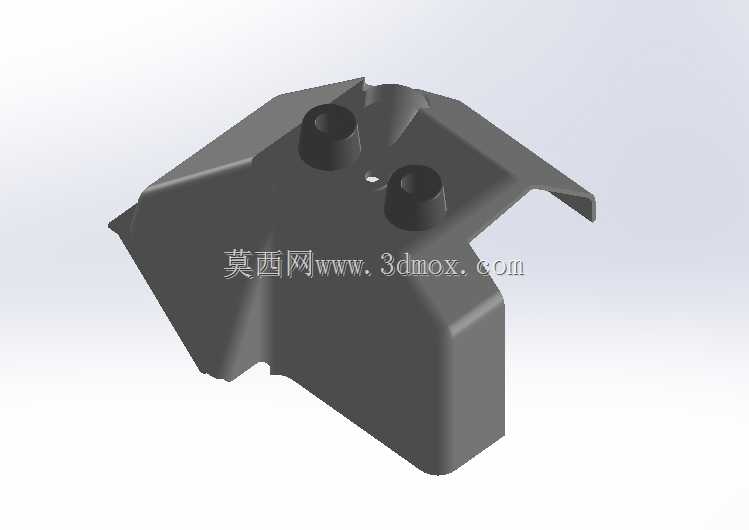

这款冷却盖主要配套斯蒂尔对置电机结构的油锯动力单元，在园林作业的油锯设备中，动力单元长时间高负荷运转时，电机绕组、换向器等部件会快速积聚热量，若散热路径受阻，很容易出现绕组绝缘老化加速、碳刷异常磨损、动力输出衰减的问题，该冷却盖正是承担散热导流、部件防护双重作用的核心结构件。从实际安装边界来看，该冷却盖的安装基面完全贴合电机壳体的对应安装位，顶部两个同轴的安装柱预留了标准紧固件的沉孔空间，安装后不会突出于动力单元的外轮廓，避免在林间作业时被枝桠勾挂，也不会在设备收纳时与其他部件发生干涉。侧面斜向伸出的导流口并非随意设计，其朝向刚好对准电机碳刷与换向器的发热核心区，设备运转时，冷却风从导流口进入后，会顺着盖体内部的导流筋直接吹向发热部位，再顺着盖体与电机壳体之间的预留缝隙流出，形成完整的散热风道，避免热风在盖体内循环积聚。盖体侧边的折边结构除了增强自身结构刚性，避免设备受震动时出现盖体共振异响，还能阻挡林间作业时飞溅的木屑、泥沙直接进入电机内部，同时不会完全封堵散热间隙，平衡了防护性能与散热需求。在设计思路上，该结构没有采用规则的方正外形，而是完全顺着电机端部的轮廓做随形设计，在保证内部预留足够散热空间的前提下，尽可能压缩了盖体的外部体积，减少不必要的材料占用，同时各个边角都做了圆弧过渡处理，既降低了注塑成型时的应力集中风险，也避免了尖锐边角在装配、维护时划伤操作人员。顶部预留的小型定位孔，可在装配时与电机壳体上的定位柱配合，快速找准安装位置，降低装配时的对位难度，即使是售后维护时的拆装，也能保证安装位置的一致性，不会因为安装错位导致风道偏移影响散热效果。
