手动式管道切割夹持工装结构设计

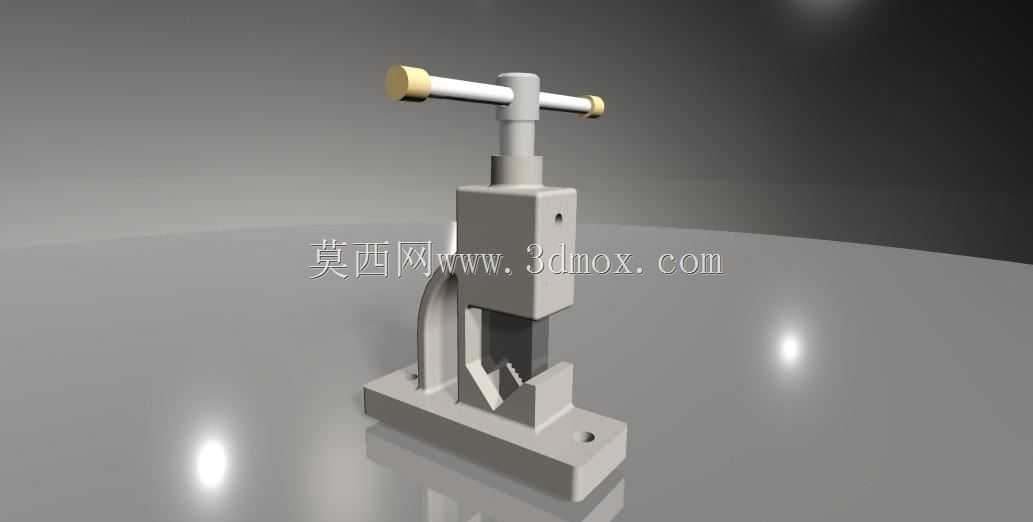

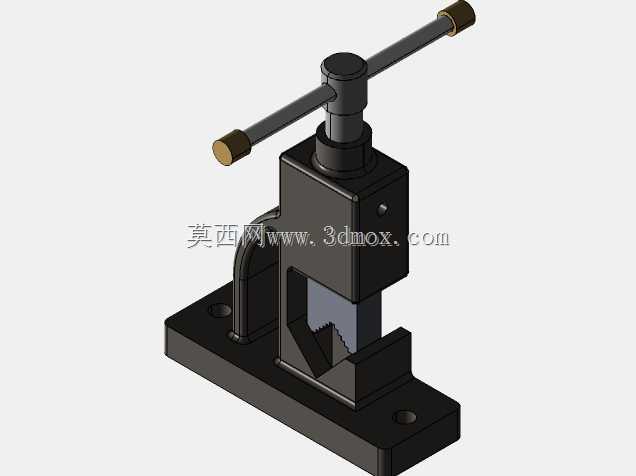

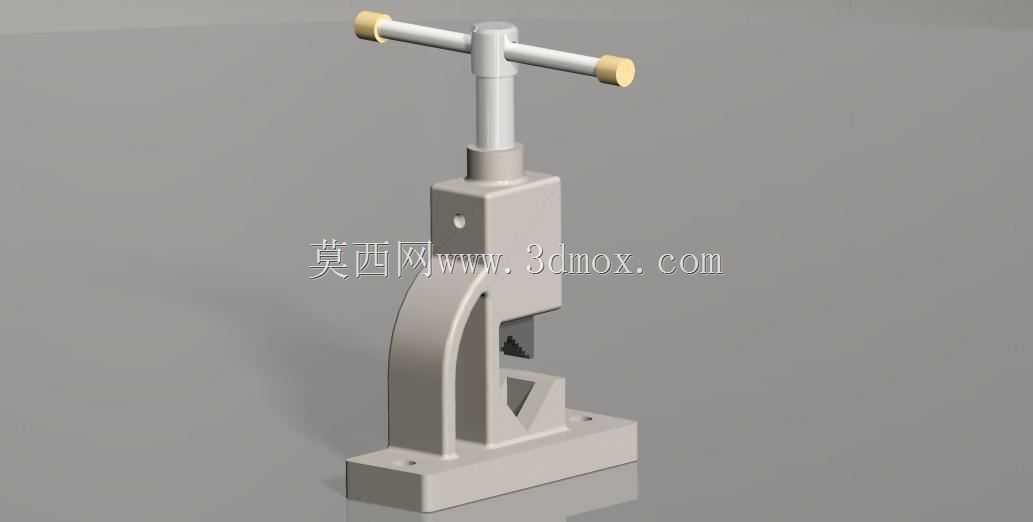

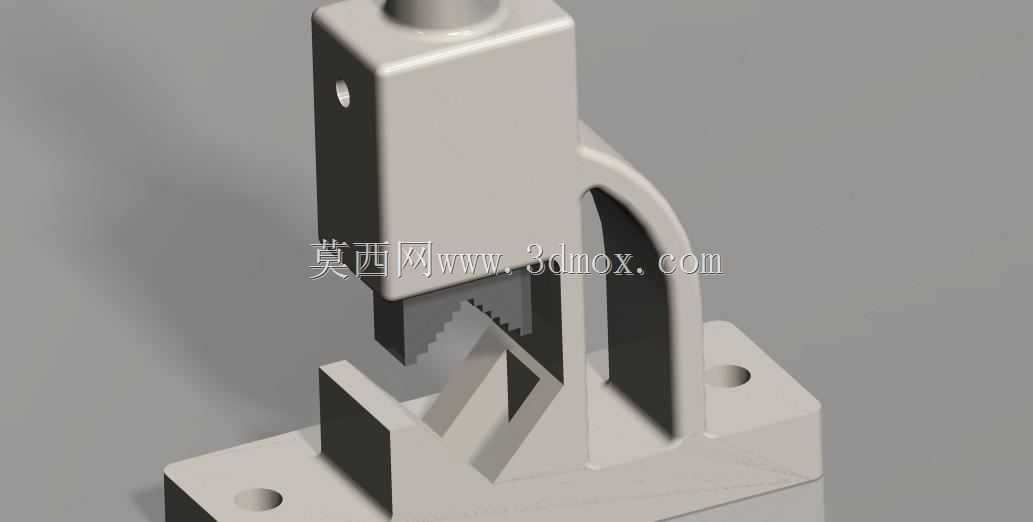

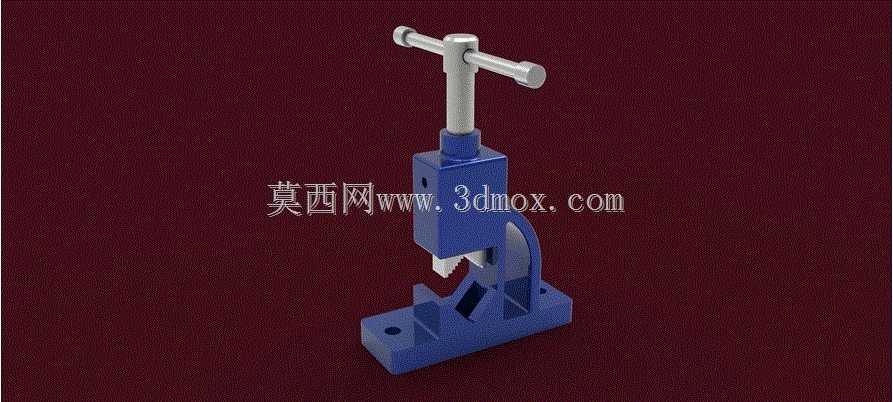

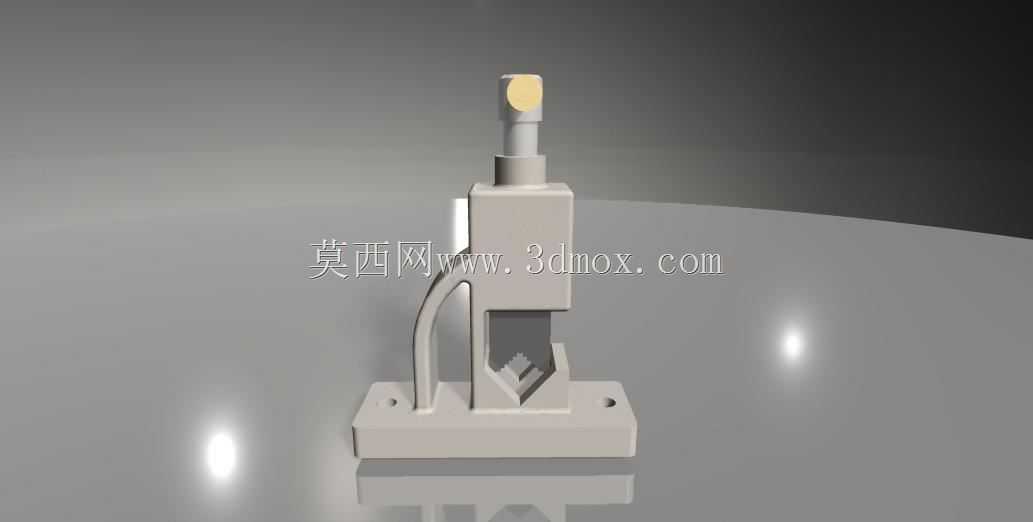

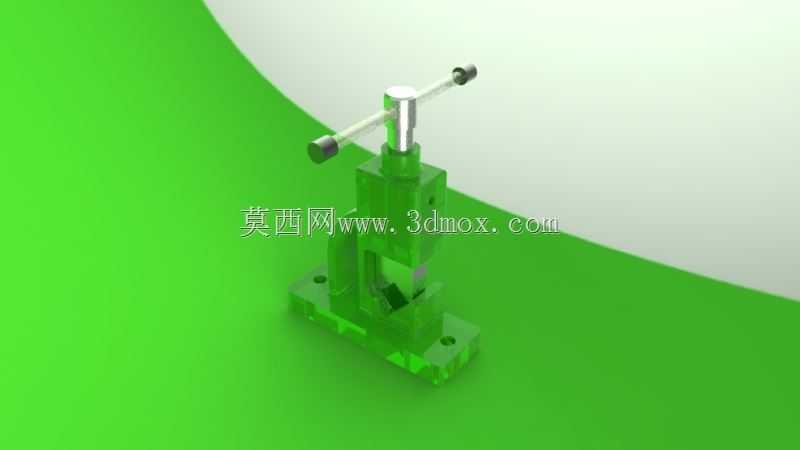

在现场管道施工作业、小型五金加工工位以及管材维修场景中，这类手动切管夹持装置是管材下料、端口修整环节的核心辅助工装，区别于大型电动切管设备的笨重与场地限制，该装置可直接固定在工作台面，适配小口径金属管、硬质塑料管的固定与切割作业，无需外接动力源，单人即可完成操作，尤其适合水电安装、汽修维保、小型五金作坊的零散管材加工需求。从结构设计逻辑来看，装置采用一体式铸造型底座作为承载基础，底座预留两个对称的安装孔位，可通过螺栓直接锁紧在工作台或者型钢支架上，安装边界不受场地平整度限制，底座下部的V型支撑槽直接与待切割管材外壁贴合，配合上部的压头结构形成三点夹持受力，避免管材在切割过程中出现轴向窜动或者径向转动，保证切割端口的平面度。上部的进给机构采用T型转动手柄配合梯形丝杆传动，梯形丝杆的自锁特性可以在进给过程中保持夹持力稳定，不会因为切割过程中的振动导致压头松脱，压头端部做了锯齿形防滑处理，和管材接触时可以嵌入管材表层，进一步提升夹持可靠性，不会出现管材打滑刮伤外壁的问题。装置的立式支撑臂和底座采用一体化成型结构，省去了额外的拼接装配环节，整体刚性更强，在施加较大夹持力时不会出现支撑臂变形的问题，支撑臂侧面预留的观察缺口可以让操作人员直观看到管材的夹持位置，方便对齐切割划线，保证切割长度的精度。从实际使用的角度出发，该装置的操作逻辑十分简单，转动T型手柄抬升压头，将待切割管材放置在底座V型槽内，对齐切割位置后反向转动手柄下压，直到压头牢牢压紧管材即可使用割刀或者钢锯完成切割，相比手持管材切割的方式，不仅切割精度更高，也能避免切割过程中管材晃动导致的割刀崩刃、切口歪斜问题，同时大幅降低操作人员的劳动强度。在设计细节上，压头与丝杆的连接部位做了回转间隙适配，下压过程中压头可以根据管材的外壁轮廓自动微调角度，保证和管材外壁完全贴合，不会出现局部应力集中压变形薄壁管材的问题，整体结构没有易损的复杂传动部件，日常仅需在丝杆部位涂抹少量润滑脂即可长期使用，维护成本极低，适配的管材口径覆盖常见的小直径水气管、电线套管、小型金属棒料，在没有电力供应的野外作业场景也能正常使用，是现场管材加工作业中实用性极强的辅助工装。
