三杯式户外风速检测传感装置结构

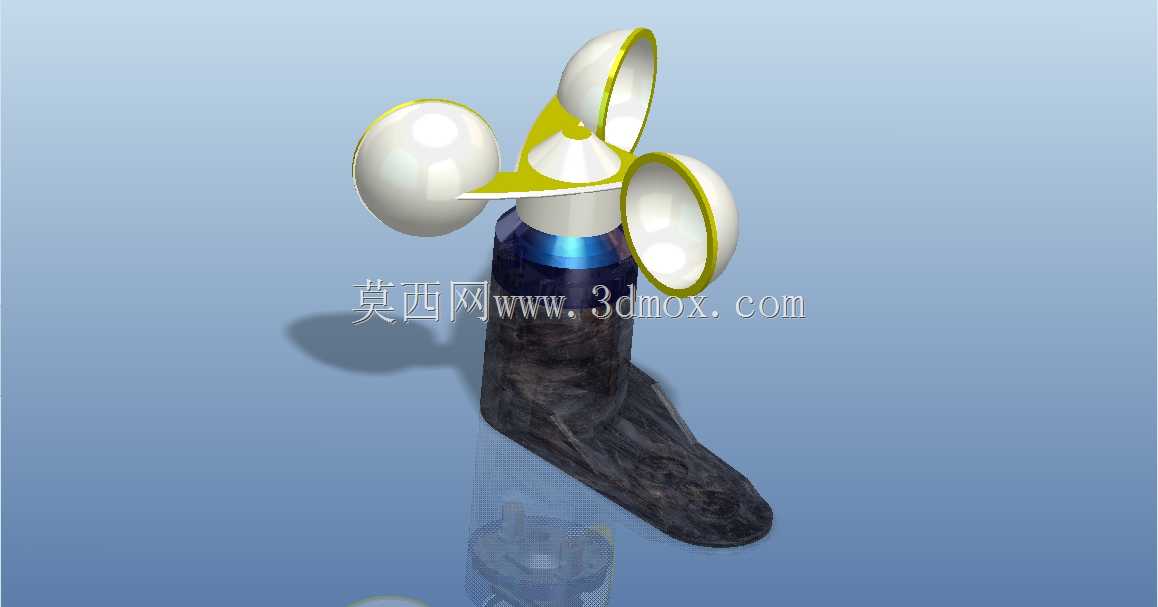

这款三杯式风速检测装置，核心应用场景覆盖户外气象站、工地扬尘监测点、农业小气候观测点、高空作业平台风速预警、光伏电站环境监测等多个需要实时采集风速数据的户外场景，是环境监测类传感设备里的基础检测单元。从功能特性来看，三个互成120度分布的半球形风杯是核心感应部件，当气流流过时，凹面与凸面承受的风压差会带动风杯组件绕中心轴旋转，转速与实时风速呈稳定线性对应关系，通过内部磁电或者光电编码模块就能将转速信号转换为可传输的电信号，为后端控制系统提供风速数据支撑，当风速超过安全阈值时可触发预警联动，比如户外塔吊作业时风速超标自动锁止回转机构，避免风载荷引发安全事故。

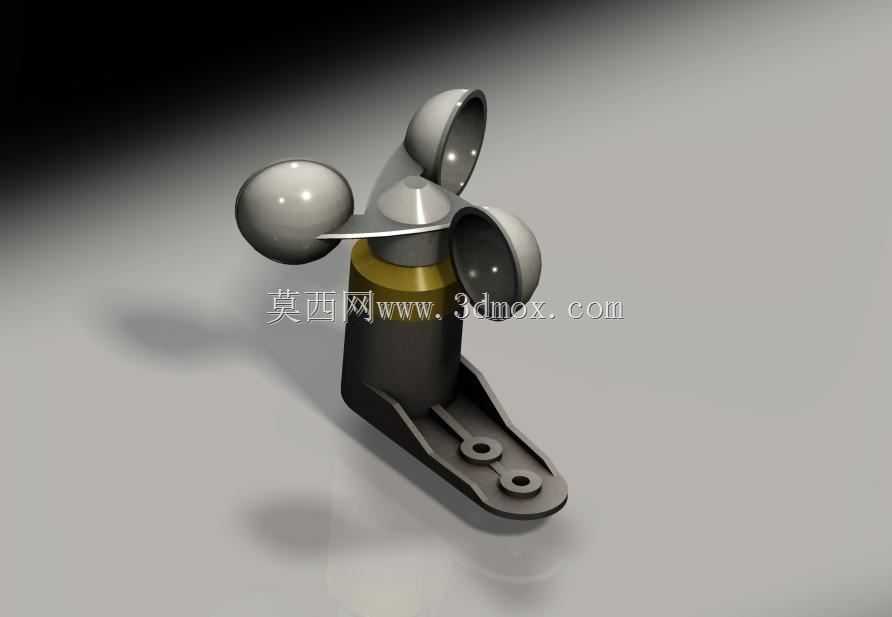

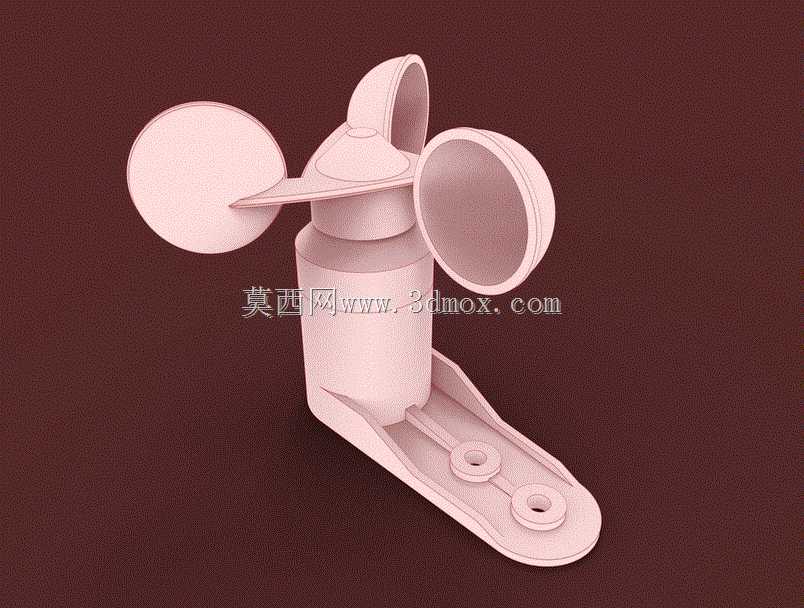

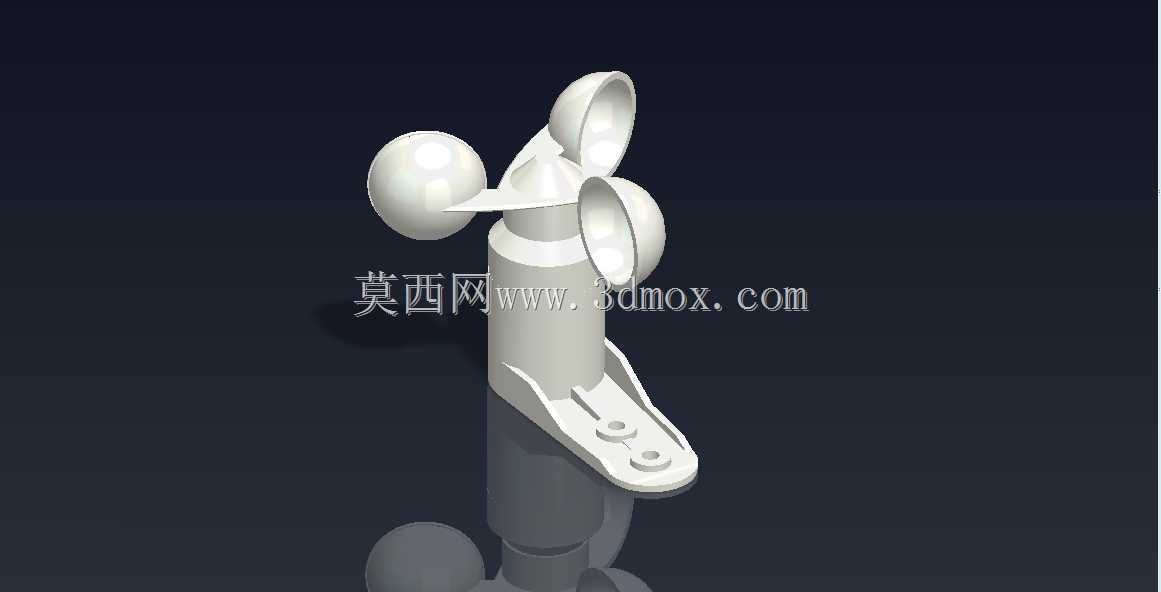

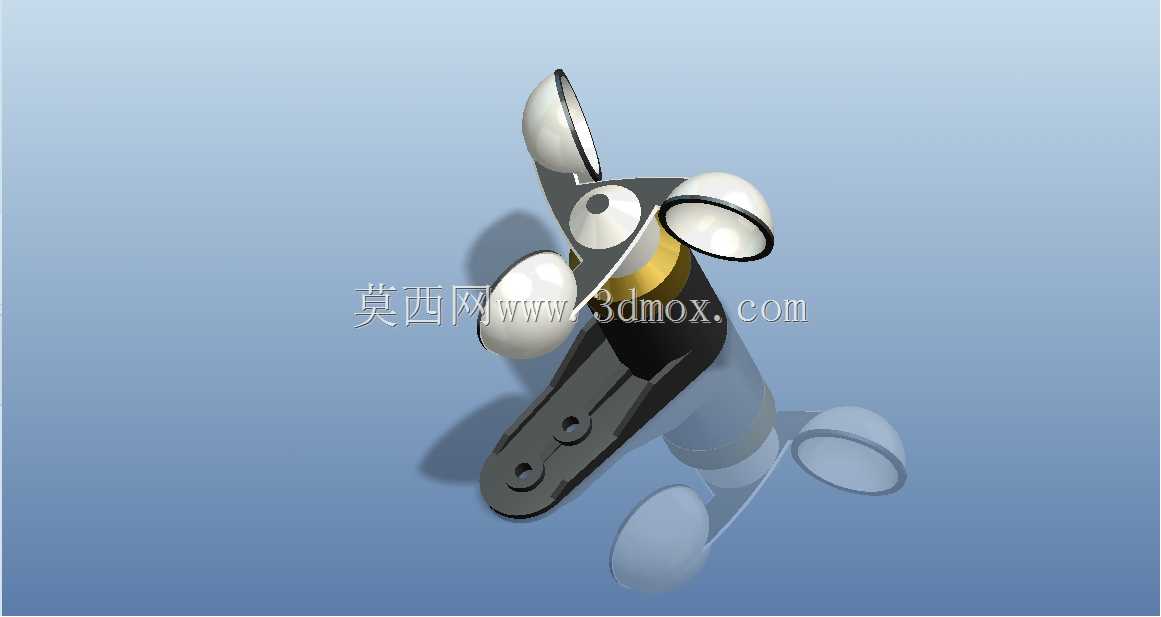

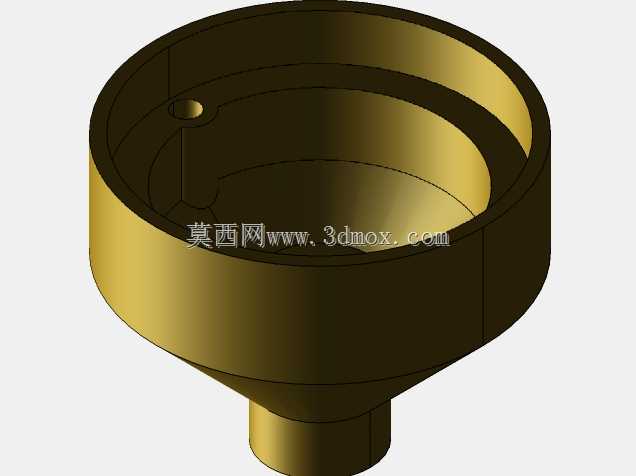

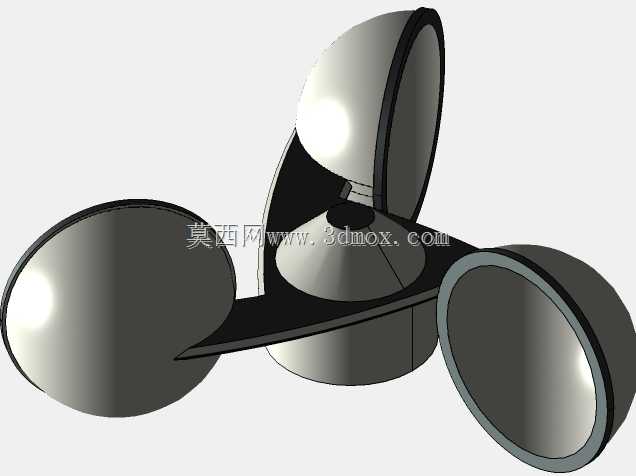

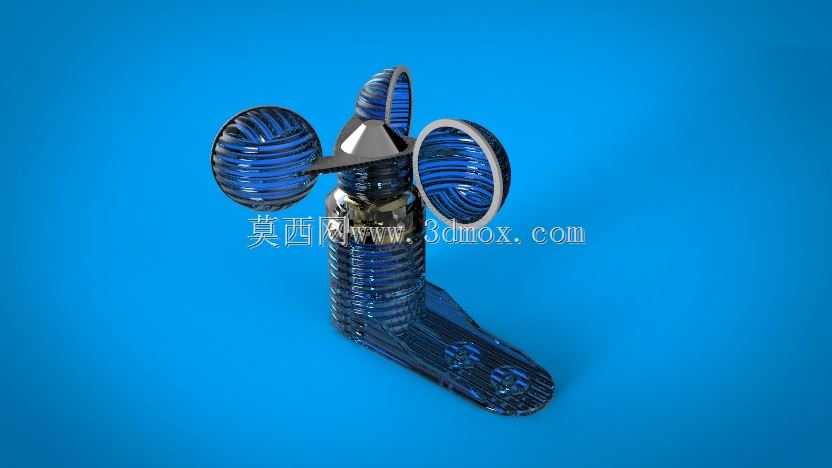

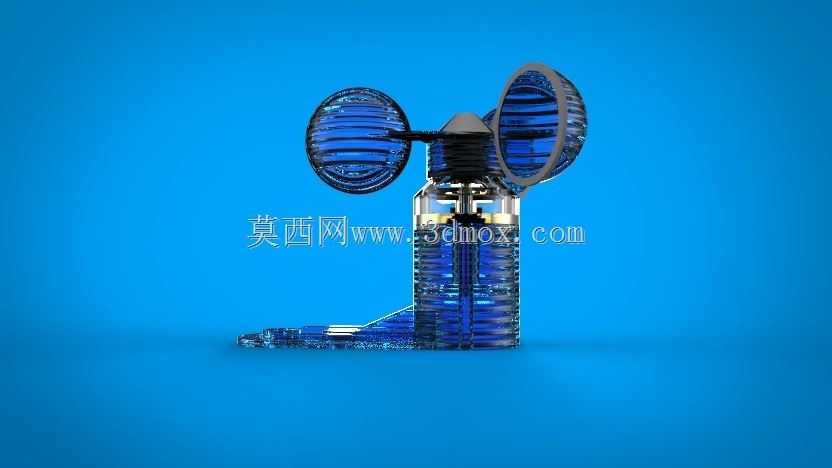

设计思路上，整体采用一体化底座加旋转感应组件的分层结构，底部安装底座设计为长条形带两个安装孔的平板结构，安装孔位间距适配常规户外立杆的固定支架尺寸，安装时可通过螺栓直接固定在横向支架或者立杆顶部的安装法兰上，安装边界预留了足够的螺栓操作空间，不需要额外定制转接件就能适配多数标准监测支架。风杯与中心转轴的连接采用悬臂式支臂结构，支臂做了圆弧过渡处理，既降低风阻对转速线性度的干扰，也能减少长期户外使用时积灰、积雪对转动部件的卡滞风险。上部的壳体做了圆弧收顶的造型，内部用于容纳转轴轴承、信号采集模块与接线端子，壳体与底座的衔接处做了台阶式止口设计，装配时可直接嵌入定位，配合密封胶圈就能达到户外使用的防水防尘要求，不需要额外设计复杂的密封结构。

尺寸设计上，风杯的旋转直径控制在合理范围，既保证低风速下的启动灵敏度，也避免过大的旋转半径导致设备整体抗风能力下降，底座的长度与宽度适配常规M6或者M8的固定螺栓，安装后整体重心落在安装孔的中心区域，长期户外受风载荷晃动时不会出现应力集中导致的底座断裂问题。转动部件的轴承位设计在壳体内部，完全隔绝外部雨水、沙尘的侵蚀，能大幅降低后期维护频次，适配无人值守的户外监测场景使用。
