弹性柱销式挠性联轴器三维结构

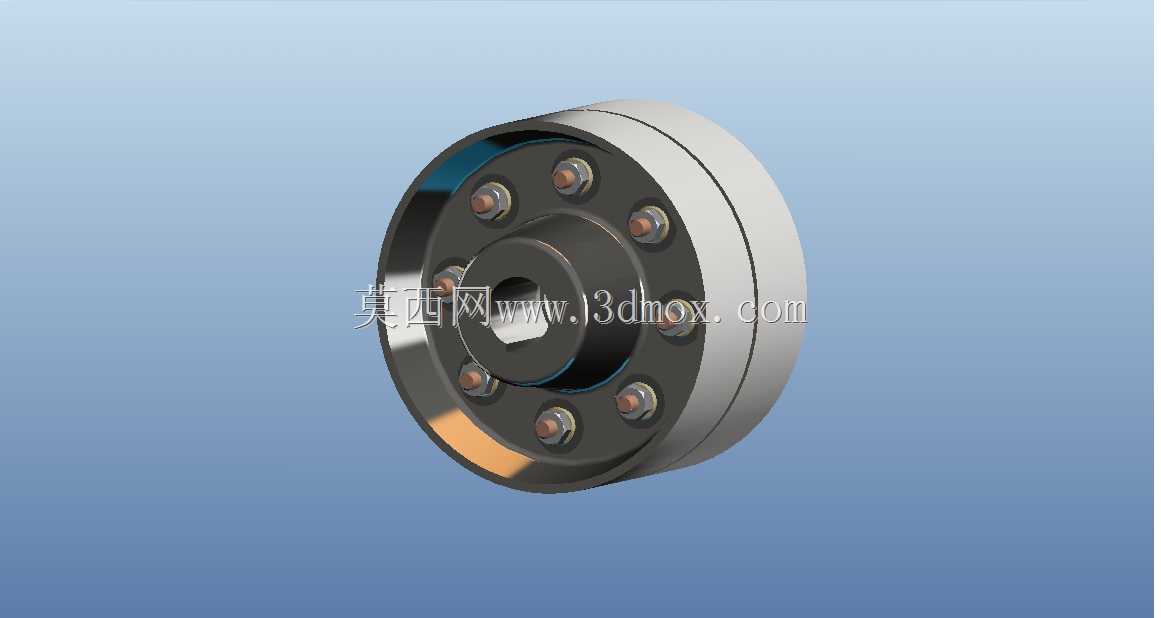

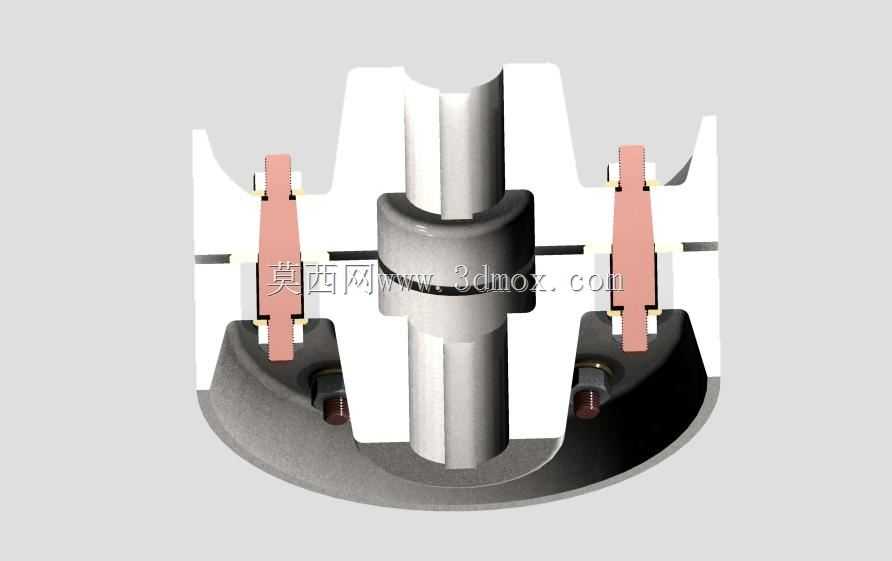

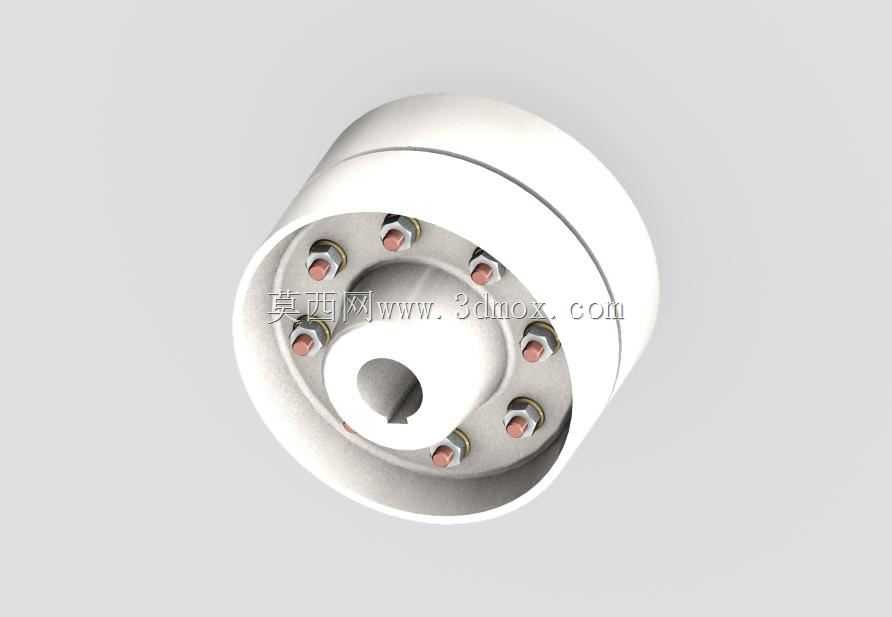

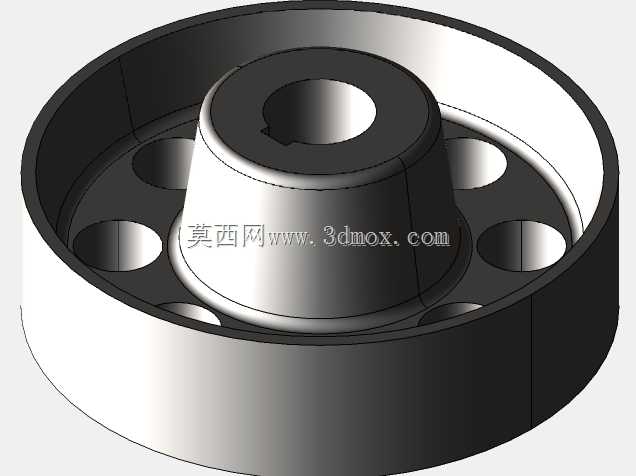

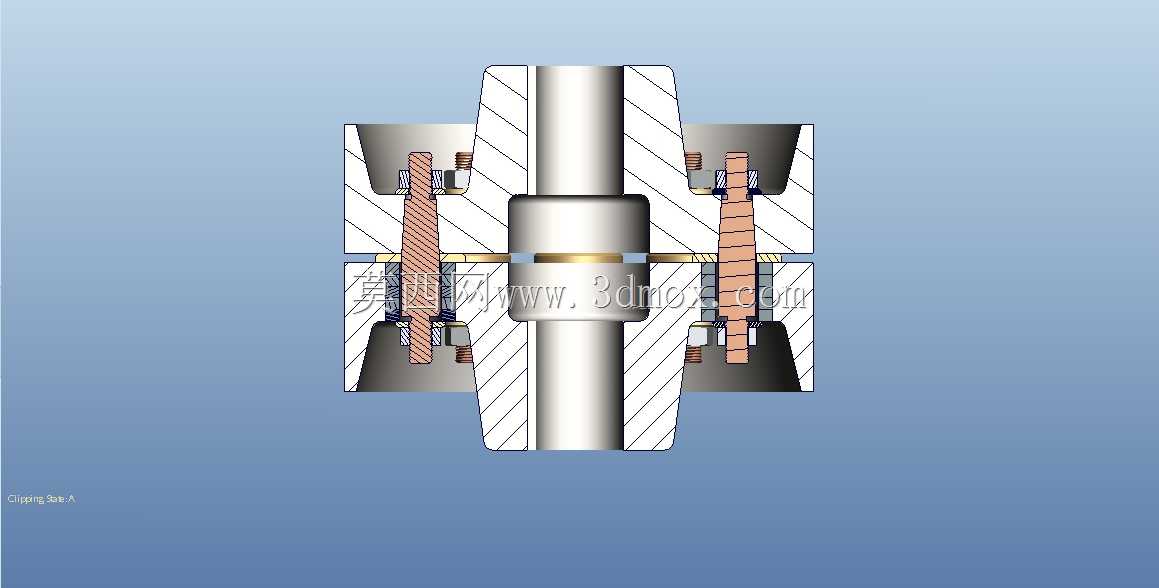

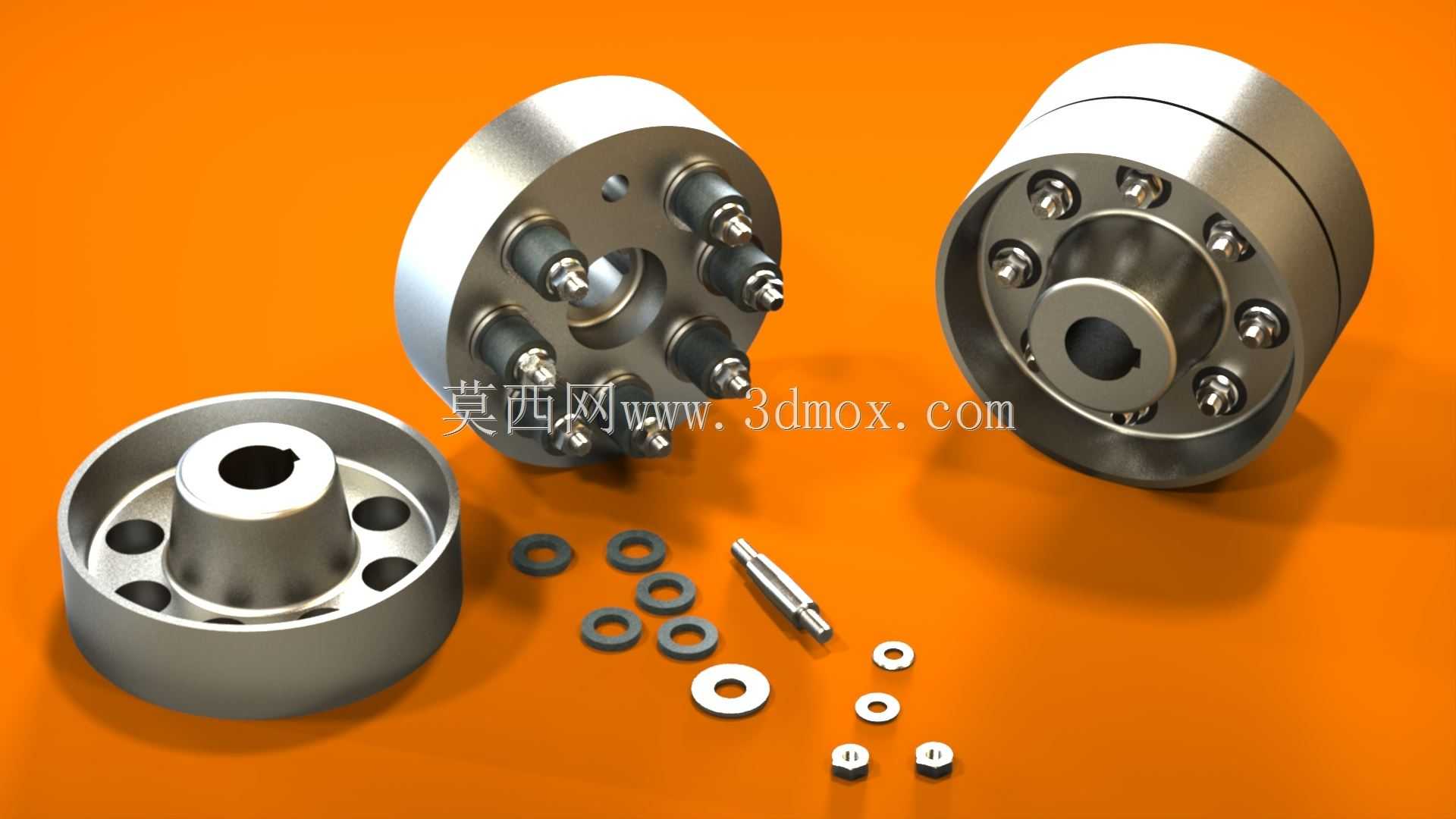

这类挠性联轴器常应用在存在安装同轴度偏差、运行中会产生小幅振动的轴系传动场景里，比如中小型泵组、轻工输送设备、普通机床进给轴的传动连接环节，核心作用是在主动轴与从动轴之间传递额定扭矩的同时，补偿两轴间的径向、角向与轴向偏移，同时通过弹性元件缓冲传动过程中的冲击载荷，避免硬连接带来的轴系应力集中、轴承额外磨损问题。从结构来看，该联轴器分为两个对称的半联轴节主体，半联轴节一端加工有与轴配合的键槽孔，用于和待连接的动力轴、负载轴实现周向固定，另一端的法兰端面上均匀分布有柱销安装孔，配套的弹性柱销穿入两侧半联轴节的对应孔位后，通过端部的锁紧螺母、垫圈实现轴向固定，柱销上套装的弹性衬套是实现挠性补偿与缓冲的核心部件，当两轴存在偏移时，弹性衬套可产生微量形变来适配位移，同时吸收传动过程中的振动能量。设计过程中首先要匹配对应轴径的轴孔尺寸，保证键槽的公差符合传动配合要求，柱销的分布圆直径需要结合传递扭矩的大小核算，柱销数量通常根据额定扭矩区间设置为6到8个，均匀分布的布局能保证传动过程中各柱销受力均衡，避免单个柱销过载断裂。安装边界方面，半联轴节的外径尺寸决定了安装所需的径向空间，装配时需要预留足够的柱销拆装操作空间，方便后期维护时无需完全挪动两端设备即可更换磨损的弹性衬套，两轴的允许偏移量需要控制在弹性衬套的形变范围内，径向偏移通常不超过0.2毫米，角向偏移不超过1度，否则会大幅降低弹性元件的使用寿命，甚至导致柱销剪切断裂。日常运行中，这类联轴器不需要额外的润滑维护，仅需定期检查弹性衬套的老化、磨损情况，当衬套出现开裂、明显形变时及时更换即可，相比刚性联轴器，它能有效降低轴系对中精度的安装要求，减少现场安装调试的工作量，同时在启动、正反转切换的瞬间，弹性元件能缓冲扭矩突变带来的冲击，保护后端连接的减速机、电机等核心传动部件不受损伤。
