可调式双滚轮长轴类工件承托装置

项目分类:3D模型 发布时间:2021-10-07 ID:306487
  • 可调式双滚轮长轴类工件承托装置
  • 可调式双滚轮长轴类工件承托装置
  • 可调式双滚轮长轴类工件承托装置
  • 可调式双滚轮长轴类工件承托装置
  • 可调式双滚轮长轴类工件承托装置
  • 可调式双滚轮长轴类工件承托装置
  • 可调式双滚轮长轴类工件承托装置

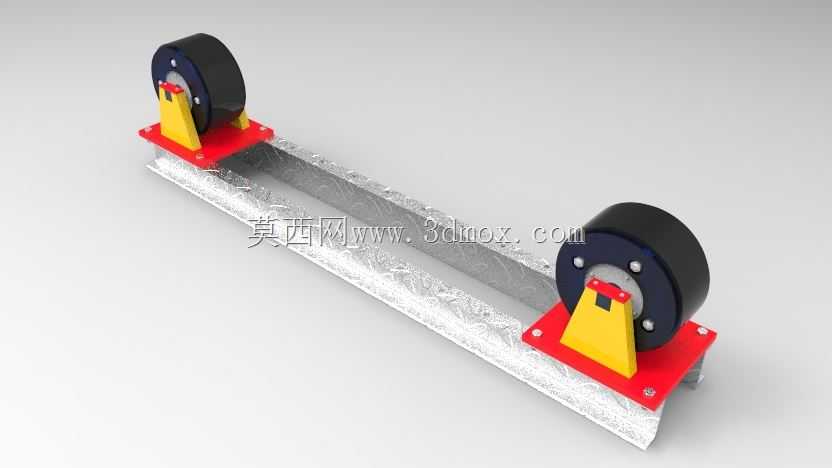

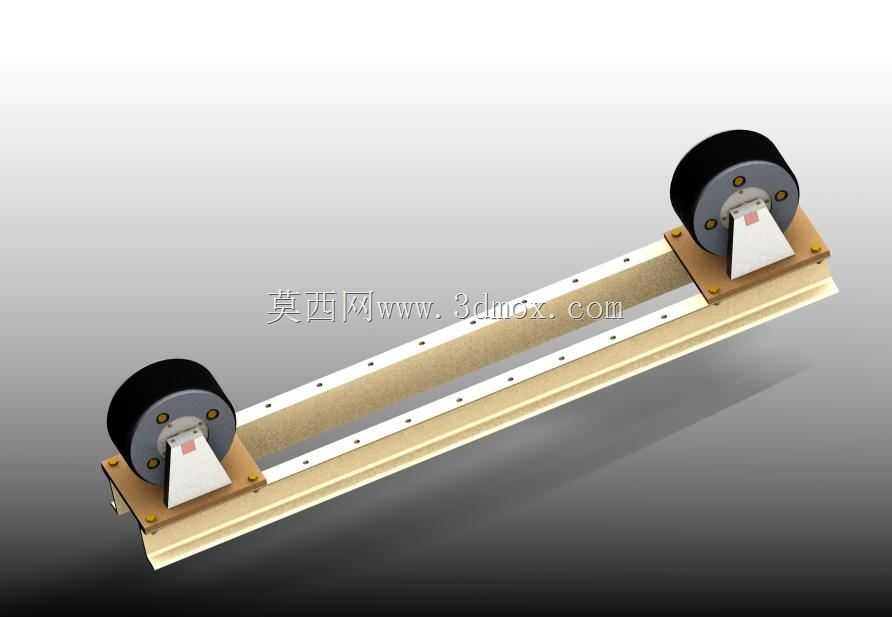

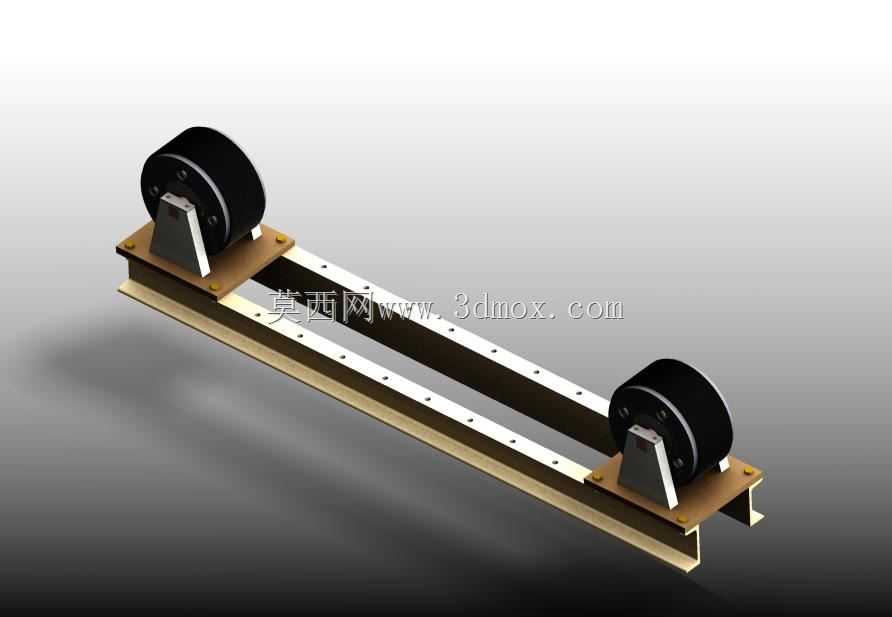

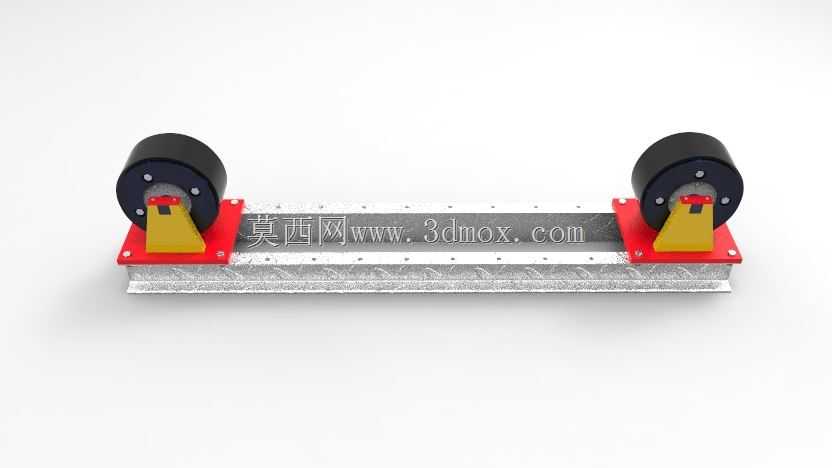

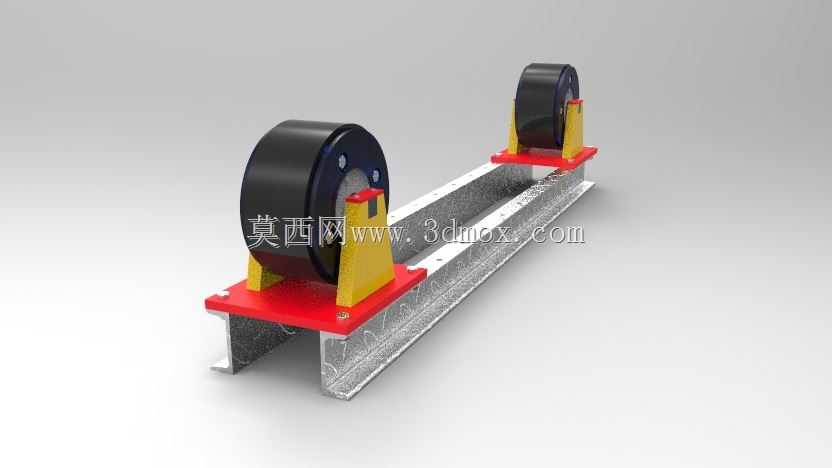

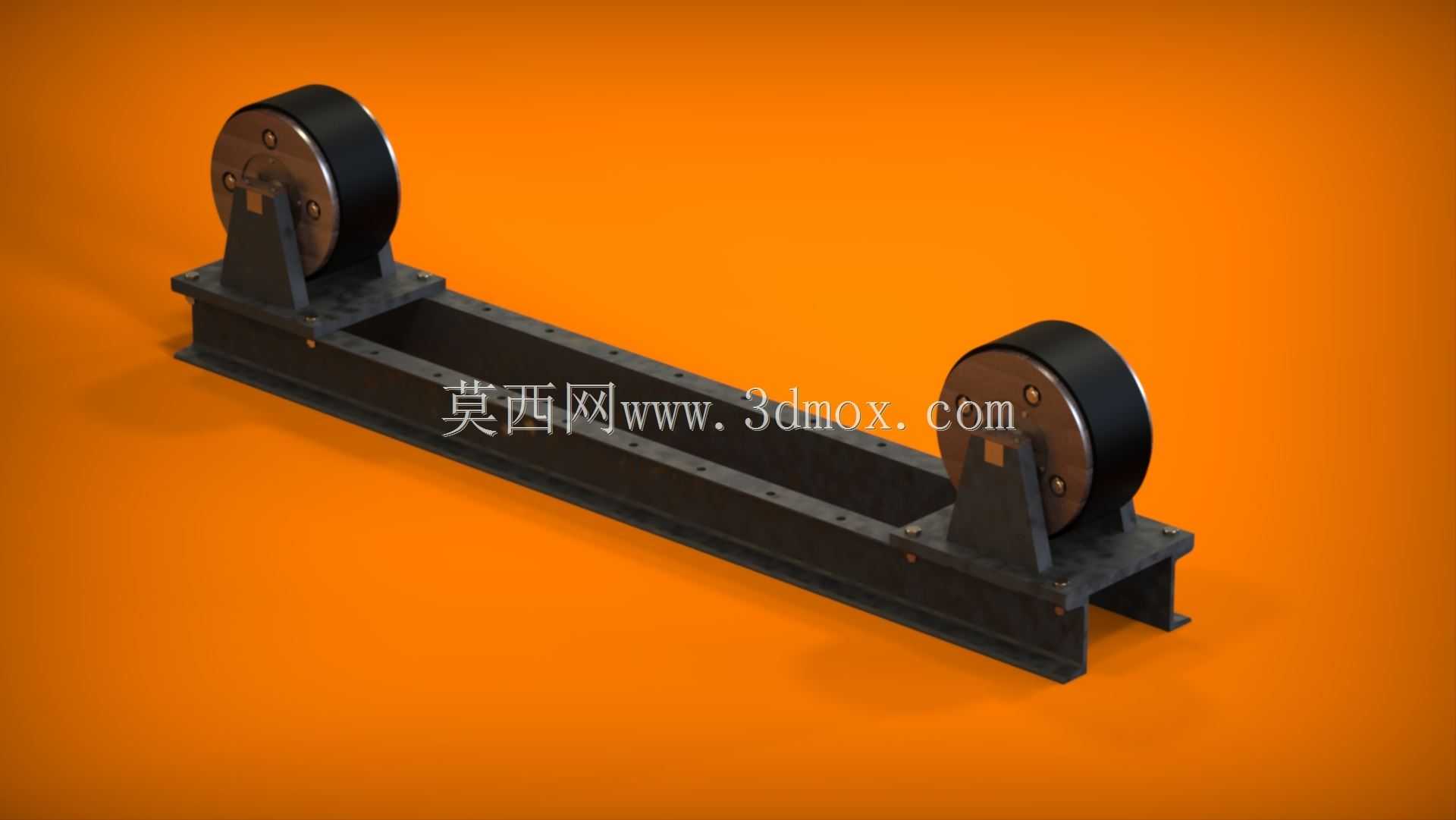

这类双滚轮可调承托结构,在长轴类、筒类工件的焊接、打磨、检测工序中应用十分普遍,车间里但凡涉及长度超过一米的回转类工件加工,基本都会配置同类型承托工装来替代人工抬扶,降低作业过程中的工件晃动风险。从结构设计逻辑来看,整体采用长槽型焊接底座作为承载主体,底座上预留了等距排布的安装孔位,两个带滚轮的支座可以沿着底座的槽道滑动调整间距,适配不同长度的工件支撑需求,不需要额外加工定制不同规格的支座,一套工装就能覆盖一定尺寸区间的工件承托需求。滚轮部分采用金属轮毂外包耐磨橡胶层的结构,既可以保证滚轮的承载强度,橡胶层又能避免金属硬接触刮伤工件表面,同时增大接触摩擦力,防止工件转动过程中出现打滑偏移的问题。支座部分采用立式焊接结构,滚轮通过销轴固定在支座的立板之间,立板上的安装孔位做了同轴度公差控制,保证滚轮转动时不会出现卡滞、偏摆的情况,销轴两端加装了润滑注油孔,日常维护时只需要定期加注润滑脂就能保证滚轮转动顺畅,降低转动副的磨损速度。安装边界方面,底座底部采用工字型支撑脚,两个支撑脚分别位于底座两端,安装时可以通过压板或者螺栓直接固定在车间地坪或者工作平台上,不需要额外做复杂的基础施工,整体安装平面的平面度公差控制在每米1毫米以内就能满足使用要求,避免底座受力不均出现变形。实际使用过程中,两个滚轮形成V型承托面,工件放置在两个滚轮之间,不管是手动转动工件做环缝焊接,还是配合动力头带动工件做匀速回转打磨、喷涂作业,都能保证工件的转动轴线保持稳定,不会出现轴向窜动的问题。设计时特意将底座的槽道做了沉边处理,支座调整到位后可以通过侧面的紧定螺栓锁死位置,承受工件重量以及加工过程中的径向作用力时不会出现位置滑移,滚轮的直径和宽度参数是按照常规车间加工的工件重量上限匹配的,单组滚轮的额定承载可以满足中小型筒类、轴类工件的加工需求,不会出现滚轮变形或者支座失稳的情况。这类结构的建模过程中,需要重点关注滚轮的同轴度、支座滑动副的配合间隙,以及底座安装孔的位置度,这些参数直接影响工装实际使用时的稳定性,如果配合间隙过大,工件转动时会产生明显的晃动,直接影响焊接、打磨的加工精度。
