螺栓连接式刚性联轴器结构设计

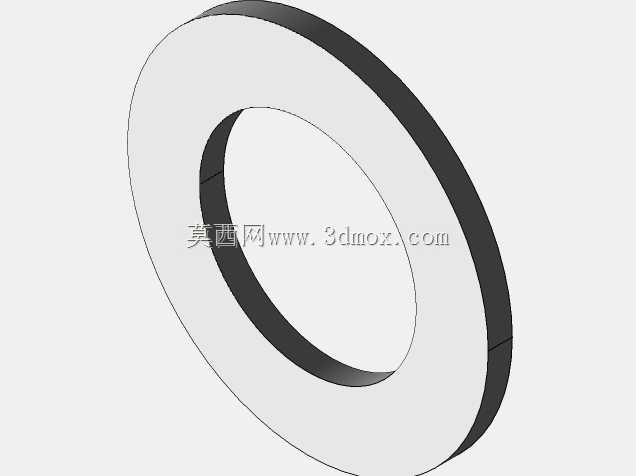

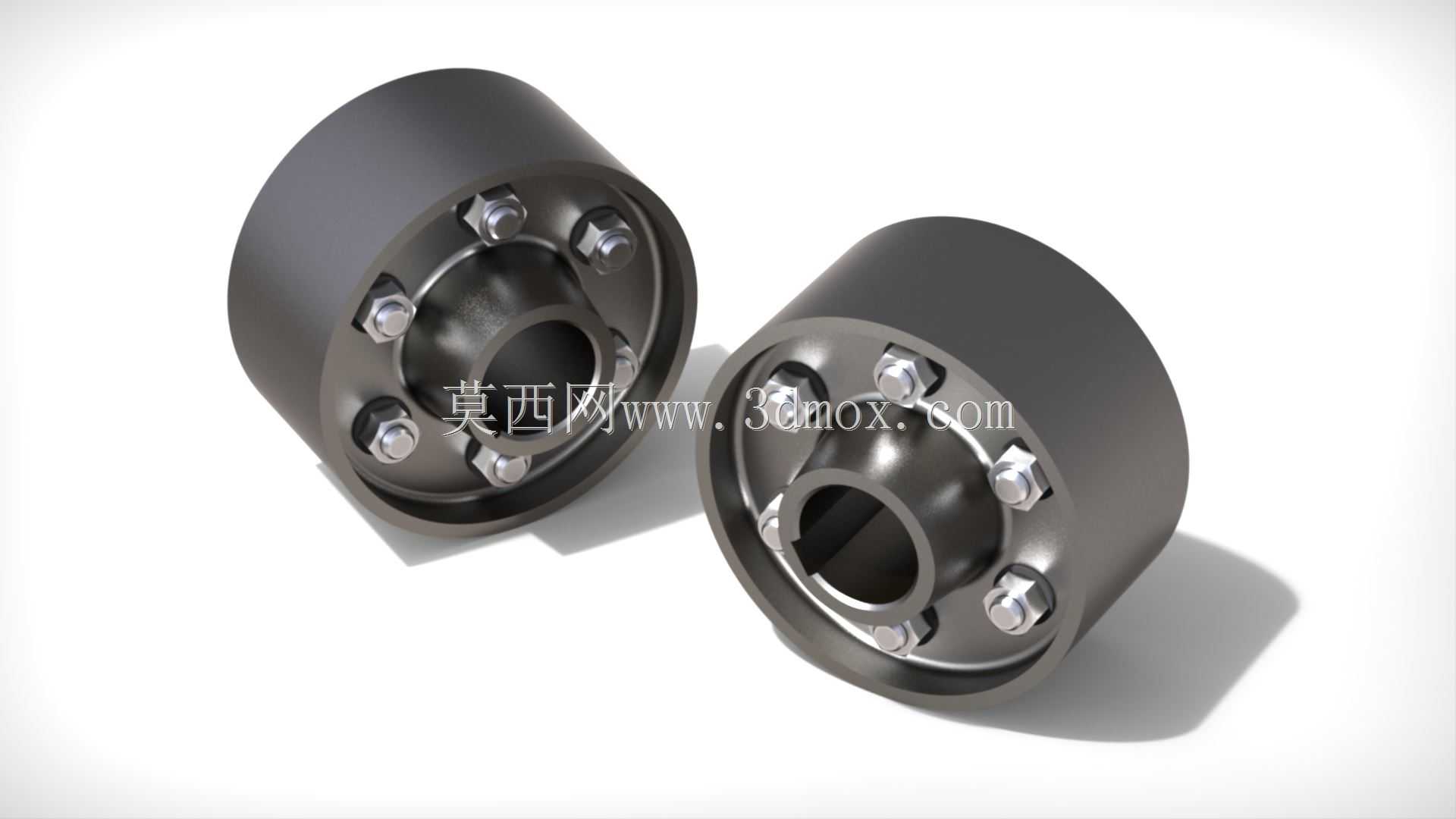

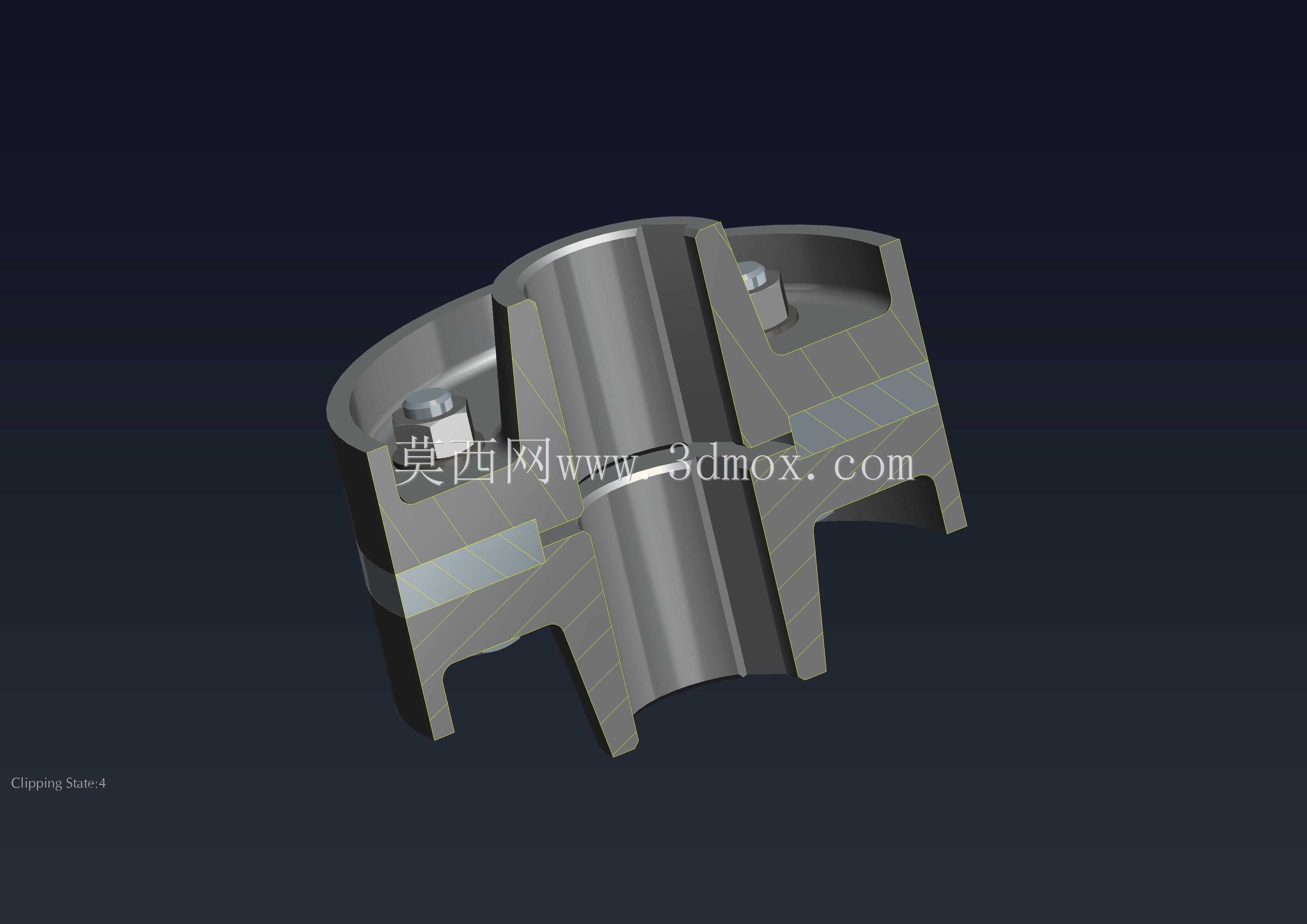

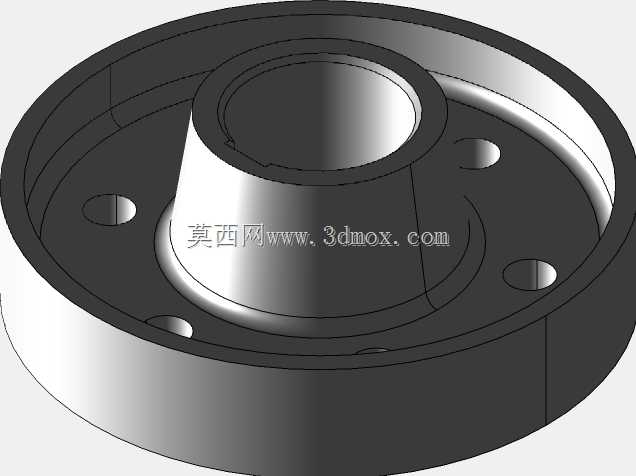

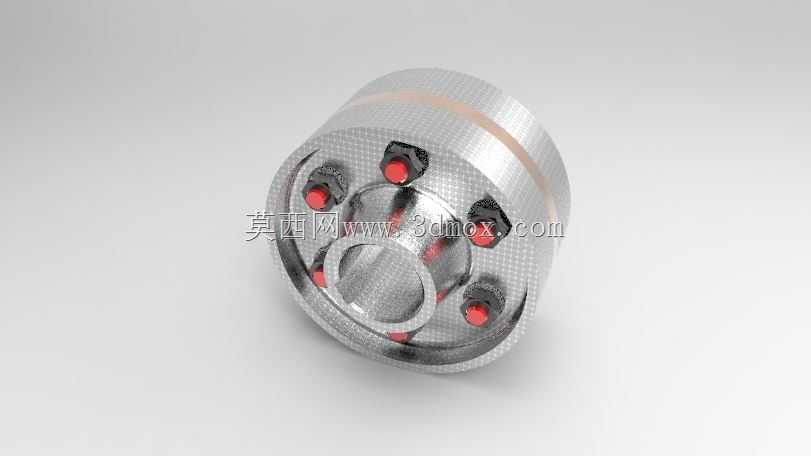

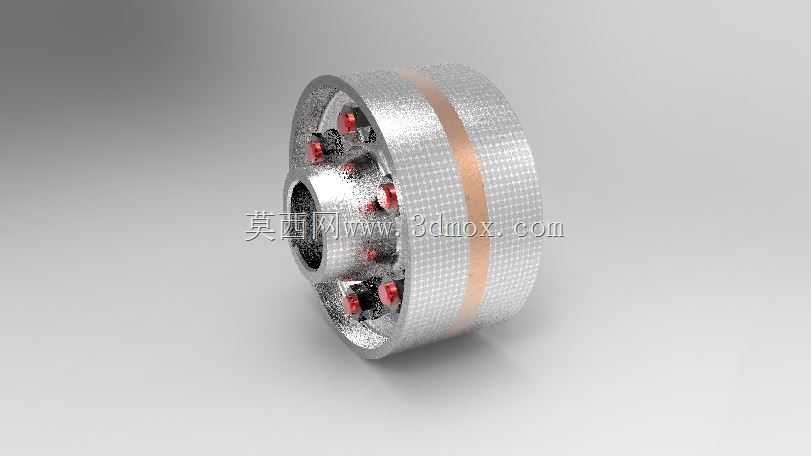

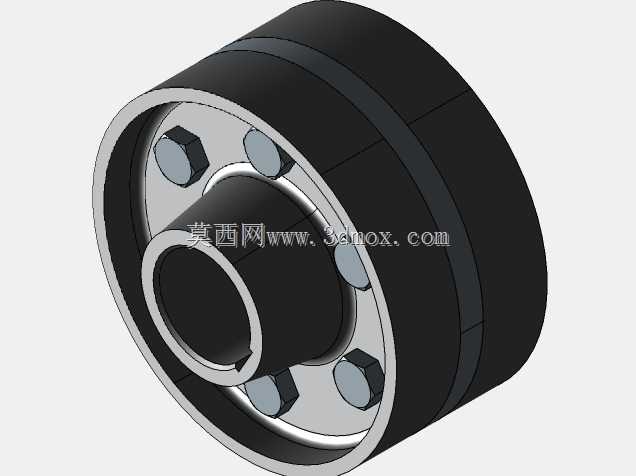

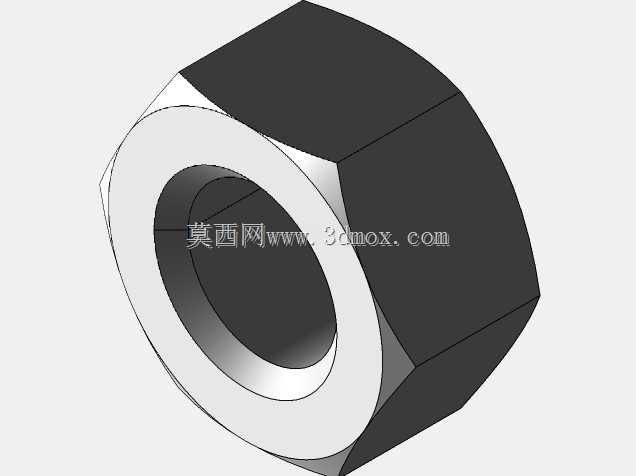

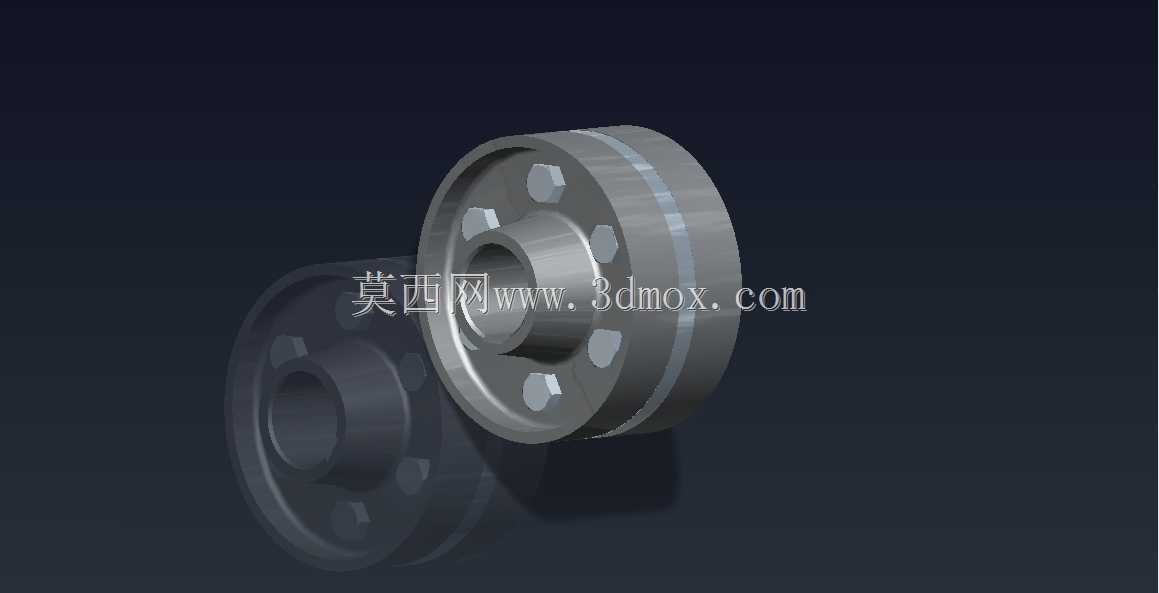

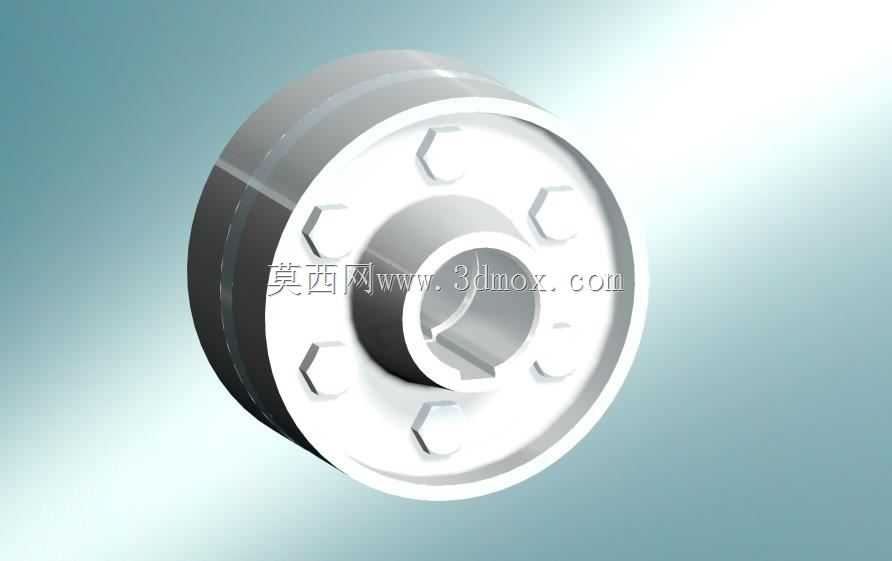

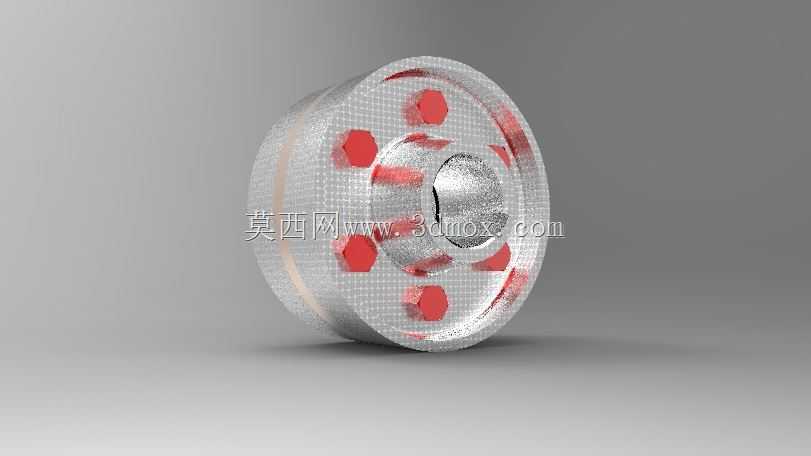

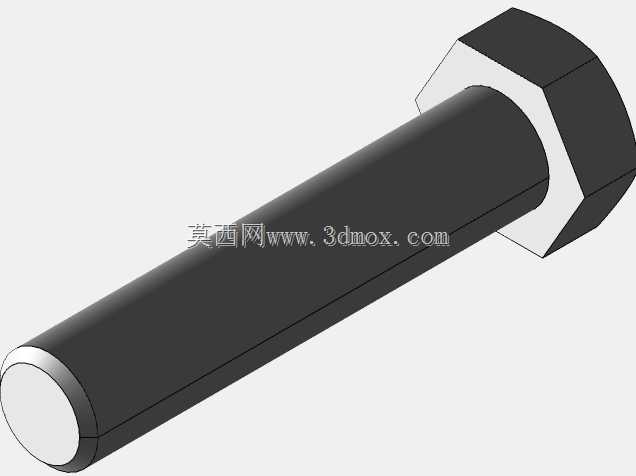

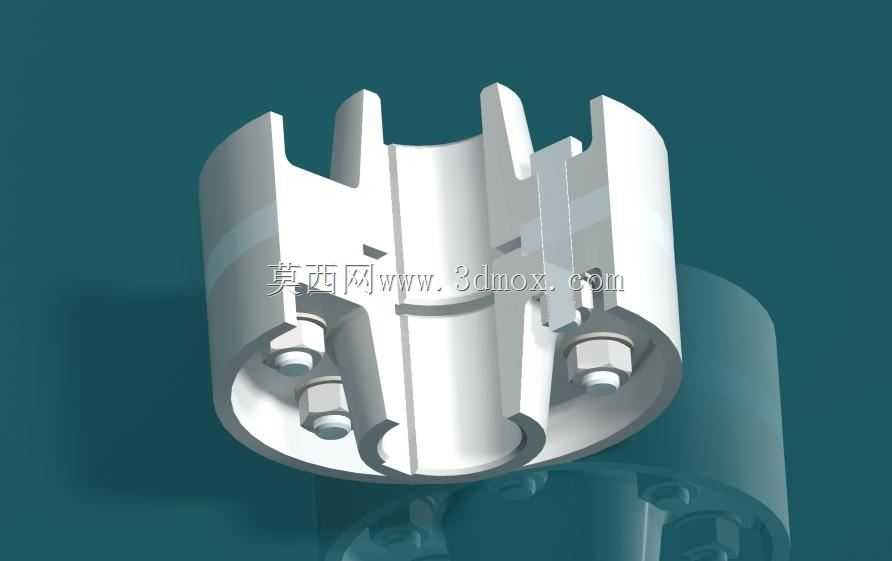

这类刚性联轴器主要应用在对中精度要求较高的工业传动场景中，常见于重载输送设备、中小型机床主轴传动、工业泵组动力输出端等需要稳定传递扭矩的工位，依靠两个半联轴节的刚性对接，实现两根同轴轴段的同步回转，不存在缓冲间隙，传动比恒定无滞后，适合转速波动小、冲击载荷较低的传动链路。从结构设计逻辑来看，两个半联轴节分别通过轴孔与主动轴、从动轴配合，轴孔可根据实际安装需求加工为平键键槽形式，保证周向固定不打滑，对接端面采用圆周均布的螺栓实现锁紧，螺栓穿入两个半联轴节对应的螺栓孔后拧紧，依靠端面摩擦力与螺栓的剪切力共同传递扭矩，相比弹性联轴器，这类结构没有易损的弹性元件，后期维护仅需定期检查螺栓预紧力即可，运维成本更低。在安装边界上，这类联轴器的外径尺寸根据传递扭矩的大小分级，小扭矩规格外径可控制在100mm以内，适配20-40mm直径的轴段，大扭矩规格外径可做到200mm以上，适配50-80mm直径的轴段，安装时需要保证两根对接轴的径向偏移量控制在0.05mm以内，角向偏移不超过0.1度，否则会在运转过程中产生附加径向力，加剧轴承磨损。设计时需要重点校核螺栓的剪切强度与半联轴节轮毂的挤压强度，螺栓孔的位置度公差需要控制在0.02mm以内，保证两个半联轴节对接时所有螺栓都能顺利穿入，避免强行装配产生内应力。半联轴节的轮毂长度通常取轴径的1.2-1.5倍，保证轴与孔的配合长度足够，避免运转过程中出现轴孔松动。外圆与端面需要做倒角处理，去除加工毛刺，避免安装时刮伤操作人员，同时减少高速运转时的风阻。这类联轴器不适合存在频繁正反转、启动冲击大的工况，因为刚性连接无法吸收冲击载荷，冲击会直接传递到后端的被驱动设备上，容易造成轴系零件的损坏，在选型时需要根据计算扭矩乘以1.3-1.5的安全系数，匹配对应规格的产品，避免长期过载导致螺栓断裂或者联轴节变形。建模过程中需要重点还原螺栓的装配位置、轴孔的键槽结构、两个半联轴节的对接贴合面细节，保证装配关系准确，可直接用于装配模拟与干涉检查，为实际生产加工提供尺寸参考。
