70mm规格可3D打印离心式散热风机结构

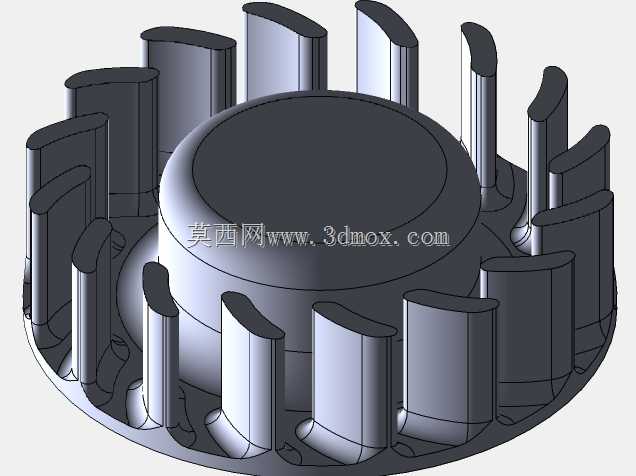

这款离心式风冷组件的设计，最初是面向小型电子设备、桌面级DIY项目的紧凑散热需求做的适配，整体外廓尺寸控制在70mm级，安装边界预留了标准的螺孔定位位，不需要额外做转接件就能直接固定在多数小型设备的散热风道位。日常做小型3D打印机主控箱散热、迷你工控机风冷、桌面小功率电子负载的热量导出时，这类小尺寸离心风机比轴流风扇的风压表现更适配窄风道场景，能在有限的安装空间里把气流顺着风道压送到需要散热的元件表面，不会像轴流扇那样在狭窄腔体内形成乱流导致散热效率打折扣。设计阶段特意把整体结构做了无支撑3D打印的适配，叶轮和蜗壳的配合间隙控制在0.2mm，既保证转动时不会出现剐蹭，也不会因为间隙过大漏风损失风压，蜗壳的型线是按照等环量流道做的顺滑过渡，从叶轮甩出的气流能顺着蜗壳壁面平稳导向出风口，减少流道内的涡流损耗。叶轮采用后向式小叶片设计，叶片数量做了动平衡配重的预留位，打印完成后只需要简单打磨就能保证转动时的震动控制在合理范围，不会因为高速转动出现明显的共振噪音。安装位的设计参考了市面通用的70mm规格风扇的固定孔距，用户如果替换原有轴流风扇做风道升级，不需要重新在设备壳体上打孔，直接沿用原有安装孔就能完成固定，出风口的尺寸也适配常规的70mm通风软管，做定向导风的时候不需要额外做转接头。考虑到3D打印的工艺特性，所有壁厚都控制在1.2mm以上，既不会因为壁厚太薄打印时出现翘曲变形，也不会因为壁厚过大导致整体重量超标，增加驱动电机的负载。进风口位置做了圆弧过渡的导风圈，能减少进气时的气流紊流，提升进气效率，整体结构没有复杂的装配卡扣，打印完成后只需要配合通用的微型直流电机就能组装完成，不需要额外定制特殊连接件，不管是个人DIY做散热改造，还是小型设备做原型机风冷方案验证，都能直接拿来做结构参考，不需要重新从零开始绘制蜗壳和叶轮的型线，能节省不少前期方案验证的时间。
