蜗轮蜗杆啮合传动装配结构三维设计

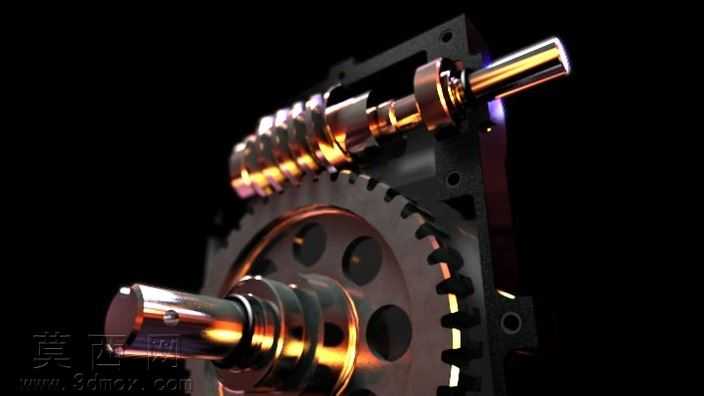

本作品为蜗轮蜗杆传动机构的装配动画三维设计，建模阶段严格遵循机械设计标准中蜗轮蜗杆的啮合参数规范，首先在三维建模环境中完成核心基准轴、基准面的搭建，以两轴空间垂直交错的安装位置为定位基础，先绘制蜗杆的轴向齿廓截面，通过螺旋扫描特征生成蜗杆的连续螺旋齿结构，精准控制蜗杆的导程角、齿厚、齿顶高与齿根高参数，保证齿面的连续顺滑过渡，同时完成蜗杆轴段的轴肩、键槽、安装定位面等附属结构的建模，还原真实传动轴的装配定位特征。随后进行蜗轮部分的建模，依据蜗杆的啮合参数匹配蜗轮的模数、齿数、齿宽参数，先绘制蜗轮的轮坯基体，完成辐板减重孔、轮毂安装孔、轴孔键槽等结构的创建，再通过啮合关系生成蜗轮的弧形齿面，每一个轮齿的齿形都经过参数化校验，确保与蜗杆螺旋齿能够实现无干涉的交错轴啮合，齿侧间隙控制在机械传动设计的合理公差范围内。材质与渲染阶段，为金属传动部件赋予了高反光的合金钢材质，调整金属材质的粗糙度、反射率与环境贴图参数，还原经过精加工的金属零件表面的金属光泽，齿面啮合区域通过光影调整突出接触痕迹，背景采用深黑色纯色背景突出主体结构，搭配定向打光方案，让光线沿着零件的轴向与齿面轮廓分布，凸显轮齿的螺旋形态与啮合细节，增强结构的立体感与真实感。装配动画的设计遵循实际机械装配的工艺顺序，首先展示固定安装基准的机架结构，随后依次完成蜗杆组件的穿装定位、轴承组件的装配限位、蜗轮组件的轴系安装，最后通过动态啮合演示，呈现蜗杆连续转动时带动蜗轮实现大传动比减速传动的运动过程，动画过程中全程开启干涉检查，确保每一步装配动作、每一段传动运动都不存在结构干涉，完整还原蜗轮蜗杆机构从零件到总成、从静止到传动的全流程状态，清晰展现交错轴齿轮传动的结构特点与运动原理，可用于机械原理教学、传动结构方案展示等场景。
