带键槽直齿圆柱齿轮参数化设计作品

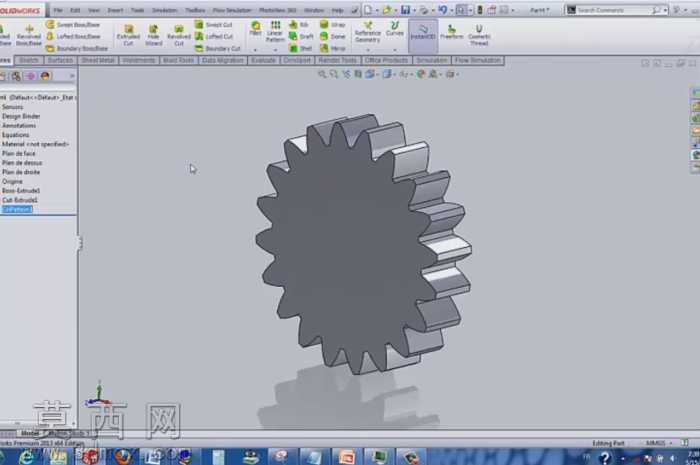

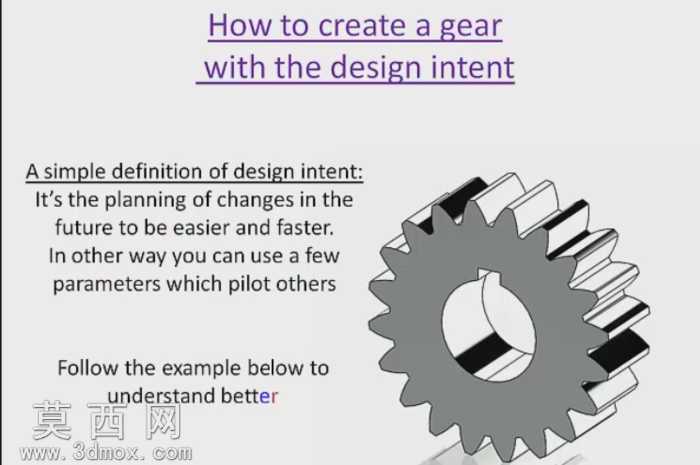

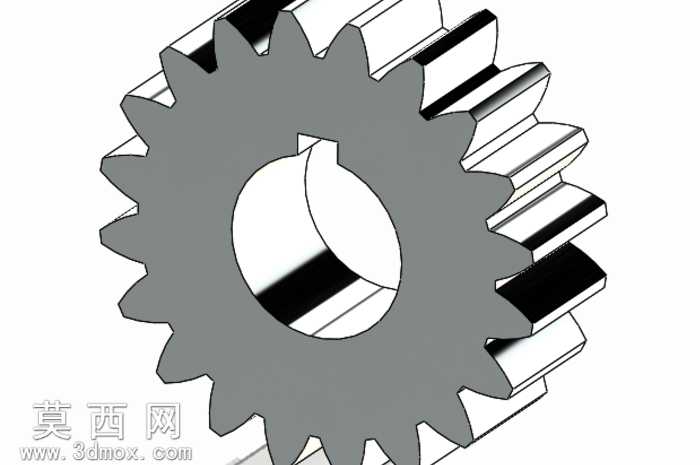

本作品为带键槽的直齿圆柱齿轮三维设计成果，建模过程围绕设计意图的清晰呈现展开，核心思路是通过关键参数驱动整体模型，便于后续设计变更时快速调整，大幅提升设计迭代效率。建模阶段首先梳理齿轮的核心控制参数，将齿数、模数、压力角、齿宽、轴孔直径、键槽尺寸等设置为顶层驱动参数，所有结构尺寸均与这些核心参数建立关联约束，避免无关联的孤立尺寸存在，确保修改任意核心参数时，模型可自动完成全结构的更新，无需逐部位手动调整。齿形部分依据标准渐开线齿廓生成逻辑构建，先绘制齿廓基准曲线，通过拉伸生成单个轮齿后，利用圆周阵列完成全部轮齿的创建，阵列数量与齿数参数直接绑定，保证齿形分布均匀、啮合精度符合设计要求。轴孔与键槽结构采用同轴约束与尺寸关联设计，键槽的宽度、深度、位置均与轴孔参数匹配，确保与传动轴装配时的定位精度，避免传动过程中出现周向滑动。模型渲染阶段采用哑光金属材质模拟钢制齿轮的真实质感，对齿面、轴孔内壁、键槽侧面等关键配合面做了光影区分，清晰呈现各结构的边界与形态，同时通过轴测视角展示齿轮的整体三维形态，可直观观察轮齿的排布、齿宽厚度以及键槽的开设位置。整个建模过程严格遵循机械设计规范，所有结构的参数关联逻辑清晰，既保证了齿轮模型的几何精度，也充分体现了设计意图的规划思路，让后续使用者可快速理解模型的参数控制逻辑，仅需调整少量核心参数即可生成不同规格的同类型齿轮，大幅降低同类零件的重复建模工作量，也为后续的工程图生成、装配干涉检查、运动仿真分析提供了精准的三维模型基础。
