带换挡拨杆的齿轮传动变速机构

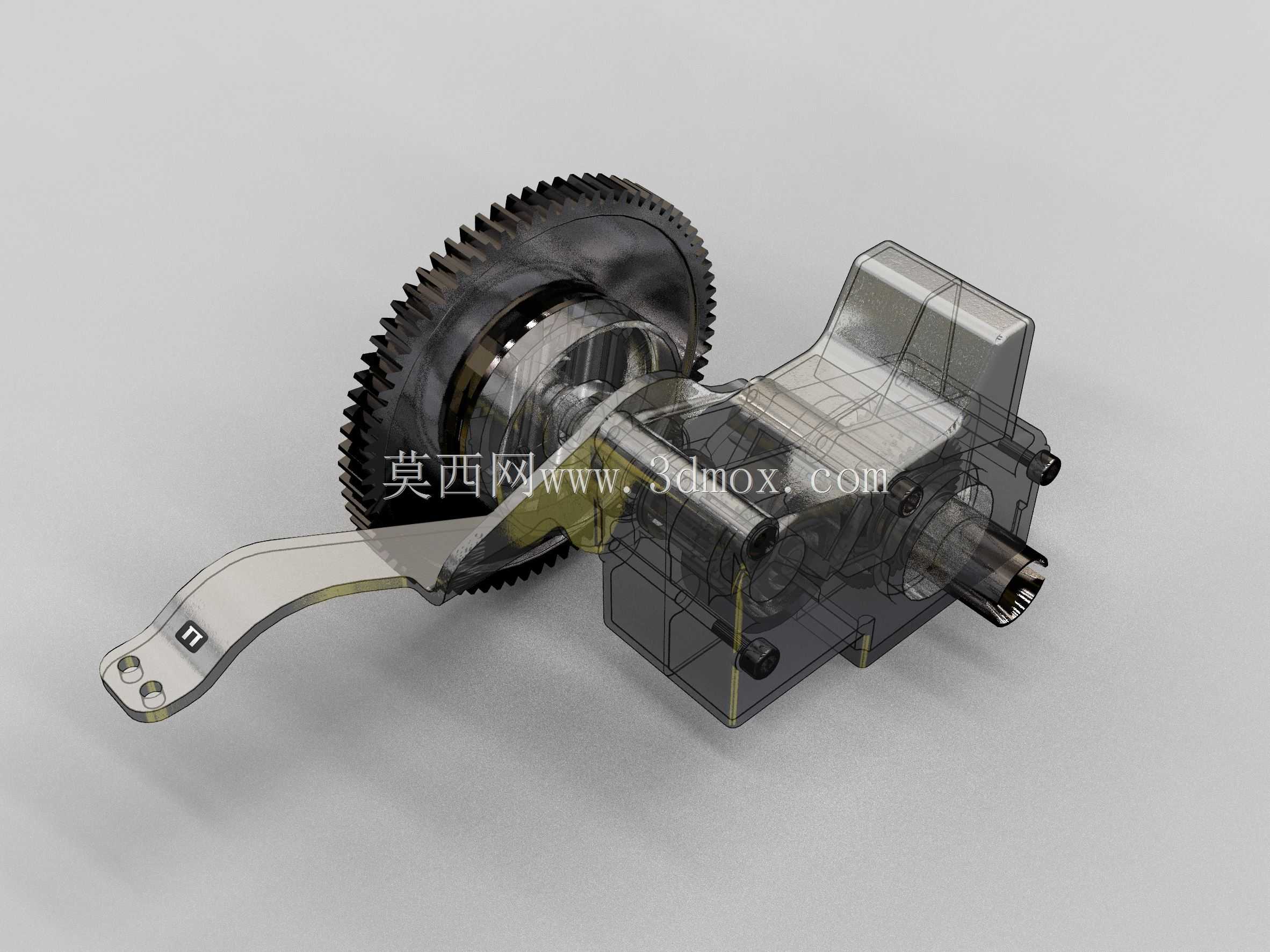

这套带换挡拨杆的齿轮传动变速机构，主要应用在小型动力设备的动力输出端，负责匹配不同工况下的转速与扭矩输出需求，常见于小型内燃动力设备、代步车辆、专用作业机具的传动链路中，承担动力变速切换、扭矩传递的核心作用。从结构设计来看，整套机构采用集成式箱体布局，将传动齿轮组、换挡拨叉、输入输出轴整合在半透明可视的壳体内，既可以直观观察内部齿轮啮合状态，也能在实际应用中通过壳体实现润滑脂密封、外部粉尘阻隔的防护作用。设计阶段优先考虑了换挡操作的人机工程逻辑，外露的拨杆采用弯折式造型，操作端预留了两个安装固定孔位，可直接连接外置操作手柄，拨杆的摆动行程经过限位设计，避免换挡过程中出现齿轮打齿、脱档的问题，拨杆与内部换挡拨叉的连接部位采用销轴定位，传动间隙控制在极小范围内，换挡操作的反馈清晰无虚位。传动核心的斜齿圆柱齿轮组经过齿形修形处理，啮合过程中重合度更高，相比直齿轮传动噪音更低、承载能力更强，齿轮与传动轴之间采用花键连接，可在换挡过程中沿轴向顺畅滑动，实现不同齿数齿轮副的啮合切换，匹配高低速两档输出需求。输入轴端采用外花键输出结构，可直接连接动力源的输出法兰，输出轴端设置有连接卡槽，可适配联轴器、链轮等多种动力输出连接件，安装边界上，箱体底部预留了四个螺栓固定孔位，孔位间距按照通用安装基座尺寸设计，可直接固定在设备的安装机架上，无需额外加工转接板。整套机构的外形轮廓紧凑，突出的拨杆位置避开了输入输出轴的安装操作空间，在设备内部布置时不会与周边的管线、其他结构件产生干涉，箱体的壁厚经过强度校核，在承受齿轮啮合产生的径向载荷时不会出现形变，保证齿轮副的啮合精度始终处于合理区间。内部的轴承安装位采用台阶孔定位，可直接适配标准深沟球轴承，支撑输入输出轴的转动，降低转动过程中的摩擦阻力，换挡拨叉的滑动部位设置有润滑槽，可存储润滑脂，减少长期使用过程中的磨损量，延长机构的整体使用寿命。
