多档位可调联动齿轮传动结构设计

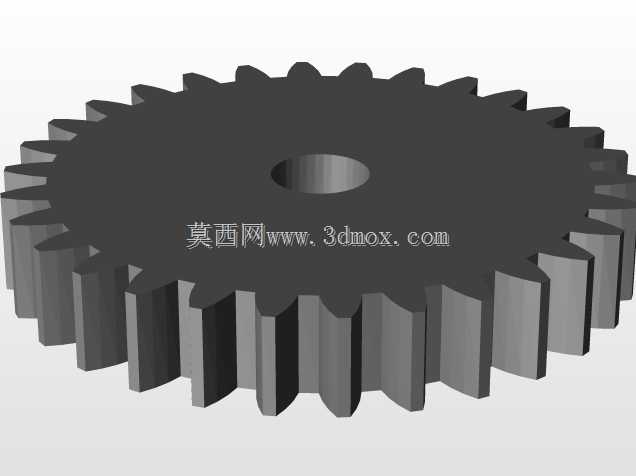

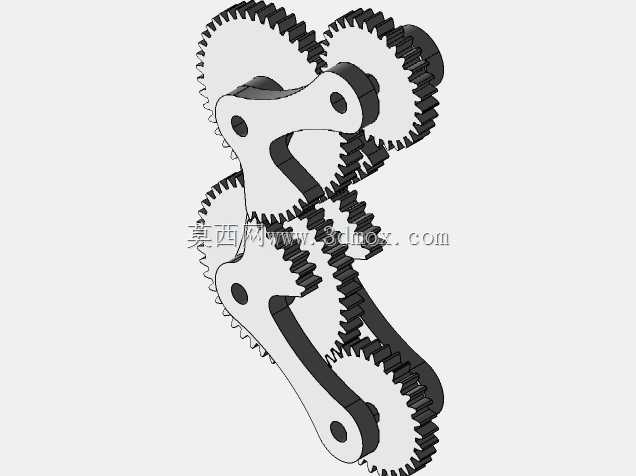

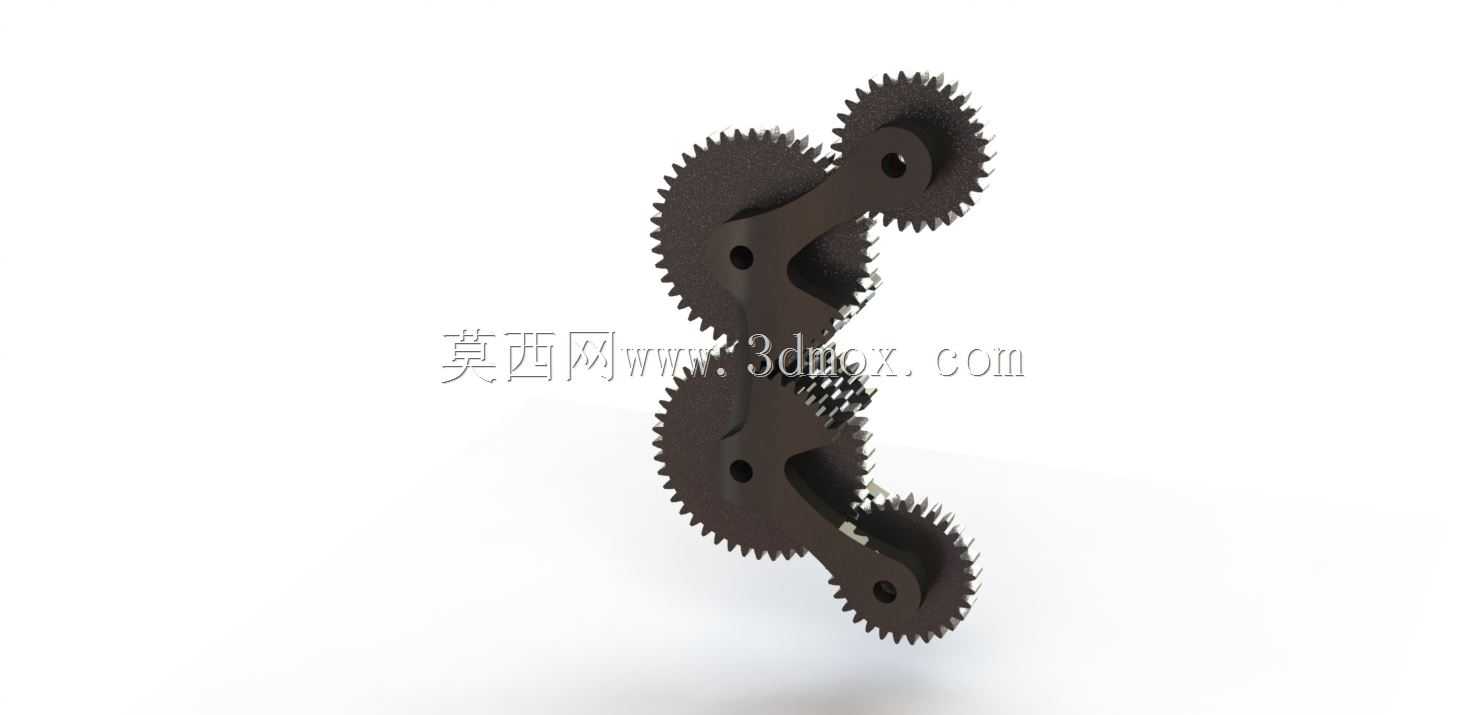

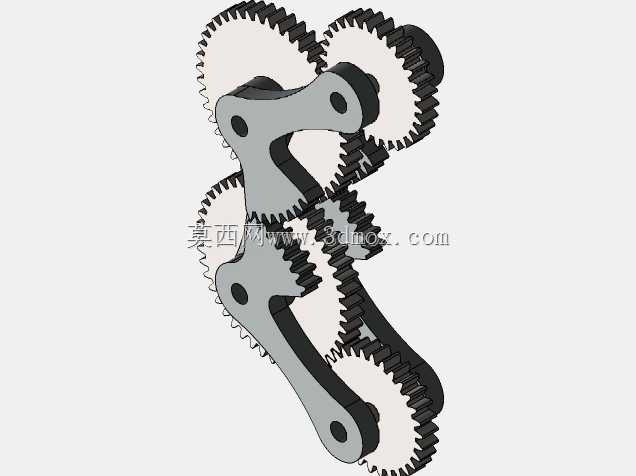

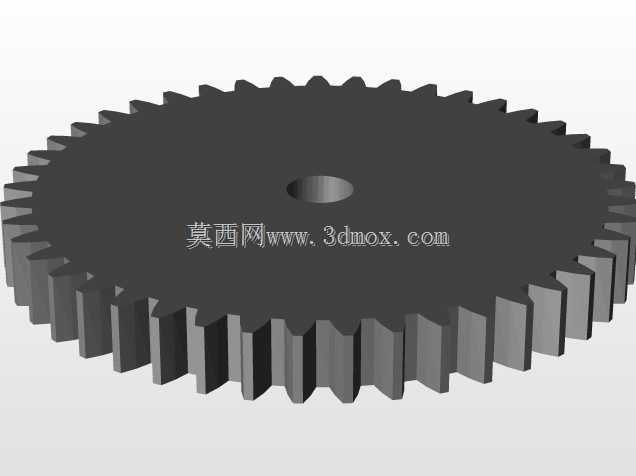

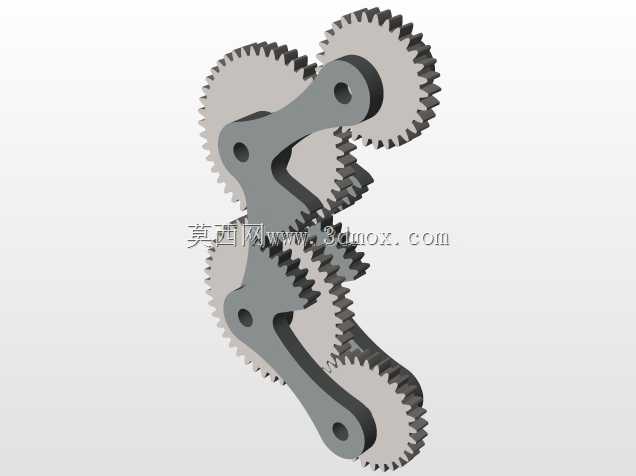

在轻工线缆加工、小型物料输送、实验台传动改造这类需要灵活调整传动比的场景里，固定齿数配比的齿轮组往往很难适配多变的负载与转速需求，这套可调齿轮联动结构正是针对这类零散的非标传动需求做的设计。从实际使用逻辑来看，这套结构不需要拆解齿轮箱更换齿轮，只需要调整摆臂的固定位置，就能改变啮合齿轮的配对关系，快速切换不同的传动比，适配不同直径线缆剥皮时的送线速度差，或是小型实验装置里不同负载下的转速匹配，避免了传统定比传动每次调整工况都要重新拆装修配的麻烦。设计过程中首先考虑的是啮合侧隙的一致性，每个摆臂的铰接孔位置都经过公差校核，保证摆臂转动到任意固定档位时，相啮合的齿轮齿侧间隙都保持在合理区间，不会出现切换档位后卡滞、打齿或是侧隙过大回程超差的问题。齿轮本身采用标准渐开线齿形，齿顶高系数、顶隙系数都沿用通用传动齿轮的标准参数，不需要单独定制特殊齿形的加工刀具，普通滚齿、插齿设备就能完成加工，降低了单件小批量制作的成本。摆臂的铰接轴与安装座的配合选用过渡配合，既保证摆臂转动调整时没有明显的松旷，又不会因为配合过紧导致调整时卡滞，每个档位对应的摆臂位置都设计了定位销孔，调整到位后穿入定位销就能锁死摆臂位置，避免设备运行过程中摆臂移位导致齿轮脱啮。从安装边界来看，整套结构的安装基准在底部的固定安装板上，安装板预留了对应不同安装工况的长条形安装孔，可以适配不同孔距的安装基面，不需要额外做转接板。整体结构的轴向尺寸经过压缩，所有齿轮都布置在同一平面内，摆臂的转动轨迹不会超出安装板的外轮廓，安装时不需要额外预留摆臂活动的避让空间，在狭小的设备内腔里也能完成布置。实际运行过程中，相邻档位切换时不需要拆卸任何齿轮零件，只需要拔出定位销，转动摆臂让对应齿数的齿轮进入啮合位置，再插入定位销即可完成传动比调整，整个调整过程不需要专用工具，一线操作人员就能快速完成工况切换。结构的受力路径经过优化，摆臂在锁止状态下，啮合力会通过摆臂传递到铰接轴再传导到安装板，不会让定位销承受主要的径向载荷，长期运行也不会出现定位销变形导致的档位偏移。齿轮的齿面都做了去毛刺处理，啮合接触面的粗糙度控制在合理范围，初期磨合后就能保持稳定的传动效率，不需要频繁做润滑维护，适配那些不方便经常拆解保养的小型设备内部安装场景。
