带剖面结构的复古手持万花筒结构设计

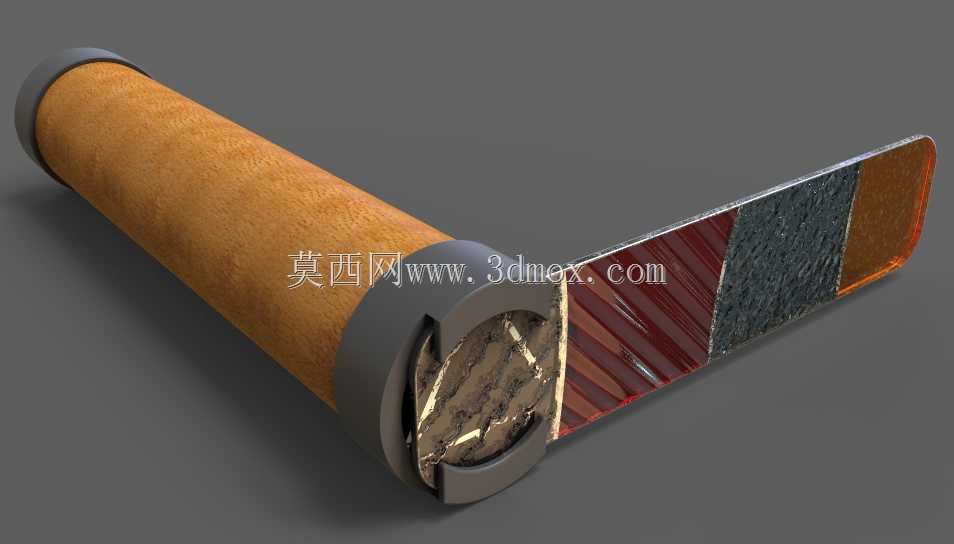

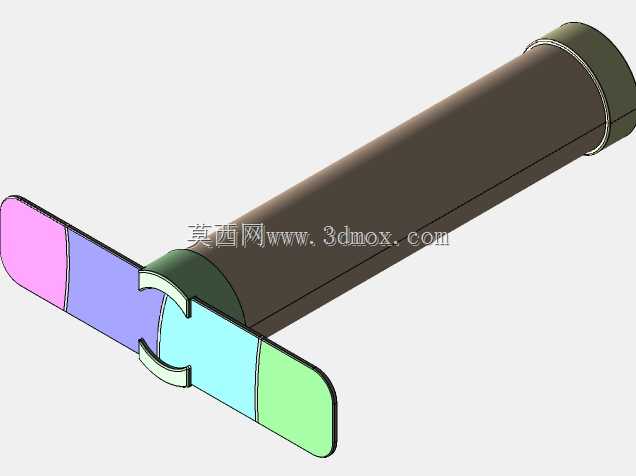

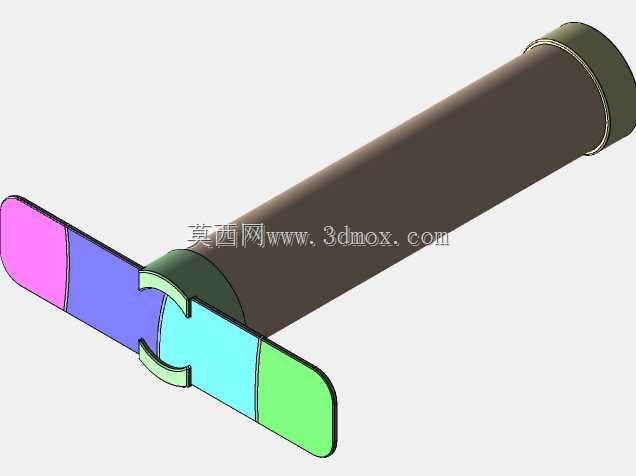

这款万花筒的结构设计，最初是为了验证光学反射结构在手持便携载体上的装配合理性，同时兼顾复古质感的外观呈现，在结构设计阶段就同步考虑了手持握持的人机尺寸与内部光学组件的安装边界。筒身主体采用圆柱形态，外径控制在适配成年人单手握持的尺寸范围，长度匹配日常手持把玩、收纳携带的常规需求，筒身外侧包覆类皮革质感的防滑层，既提升握持摩擦力避免滑落，也能隔绝外部杂光进入筒内，保证内部光学成像的对比度。两端的端盖采用过盈配合加定位卡榫的结构，无需额外紧固件即可实现可靠固定，同时方便后期拆解更换内部的彩屑组件，端盖边缘做了圆弧倒角处理，避免握持时硌手，也能在跌落时分散冲击力，保护内部的光学镜片。剖面展示的内部结构里，核心的反射棱镜组采用三片式等边反射结构，镜片安装在预制的定位槽内，槽位预留了0.1mm的胶层厚度，装配时通过定位胶层固定镜片，避免镜片晃动导致成像错位，棱镜组靠近观测端的位置设置了限位挡圈，防止镜片向观测端滑移。靠近物端的腔体分为三层结构，最外侧是透明保护片，中间是可活动的彩屑填充腔，内侧是磨砂匀光层，匀光层可以让外部进入的光线更柔和，避免强光直射形成刺眼的亮斑，彩屑腔的间隙控制在2mm，既保证彩屑有足够的活动空间形成多变的图案，也不会因为间隙过大导致彩屑堆叠影响成像效果。设计过程中对比了滑动式镜头与旋转式镜头的使用体验，旋转式结构通过端盖与筒身的旋转配合，带动物端的彩屑腔转动，相比滑动结构的操作阻尼更均匀，转动过程中图案的过渡更流畅，不会出现滑动结构常见的卡顿、图案跳变问题，同时旋转结构的密封性能更好，能避免灰尘进入彩屑腔污染镜片。这类结构除了作为传统光学玩具使用，也可以拓展应用在儿童光学启蒙教具、文创礼品的结构设计中，其内部的反射腔结构经过尺寸调整后，还可以作为小型光学检测设备的光路载体，筒身的模块化装配思路，也能为同类手持光学产品的结构设计提供参考，比如小型手持观景镜、迷你万花筒式装饰灯的结构设计，都可以借鉴这种端盖快拆、镜片定位预装的设计逻辑，减少装配工序，提升产品的维护便捷性。
