穿心式PCB安装电流互感器三维结构

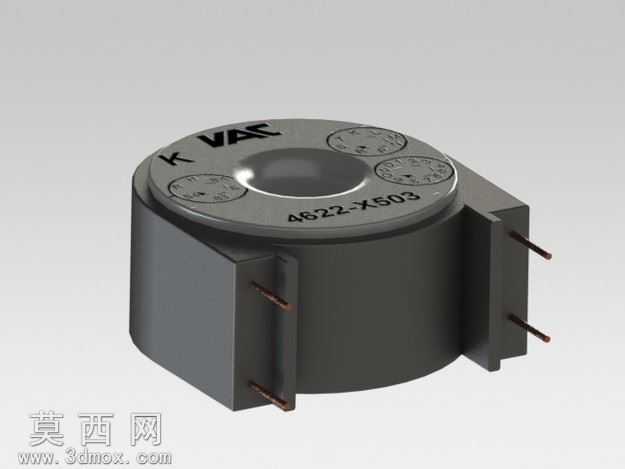

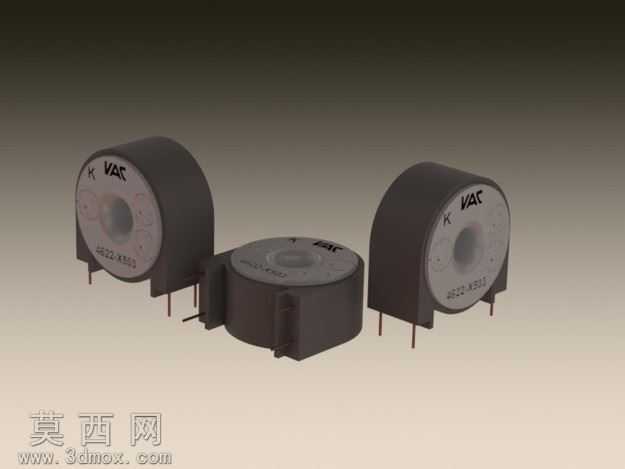

本模型为穿心式PCB安装电流互感器，采用三维建模软件完成全参数化结构设计，建模过程严格遵循电子元器件实际生产的尺寸规范，还原了产品的完整装配结构。模型主体为环形磁芯封装结构，顶部环形端面设置有参数标识刻印区域，清晰还原了产品型号、极性标识等表面字符细节，建模时通过草图拉伸、包覆特征实现刻印效果的精准还原，保证标识位置与实物完全一致。磁芯外部采用阻燃工程塑料封装外壳，外壳两侧对称设计有直插式安装引脚，引脚采用铜质导电材质建模，表面做镀锡质感处理，引脚间距严格符合PCB板通用安装孔位标准，可直接用于PCB布局的干涉检查与装配模拟。模型渲染阶段采用哑光工程塑料材质表现外壳主体，还原塑壳的磨砂质感，金属引脚部分设置金属反光材质参数，模拟镀锡铜针的金属光泽，顶部标识区域做轻微凹刻质感处理，增强模型的真实感。结构设计上充分考虑了电流互感器的穿心走线需求，中心预留标准尺寸的穿心通孔，可适配常规线径的一次侧导线穿过，环形磁芯的尺寸设计兼顾了测量精度与安装空间的平衡，两侧引脚与塑壳主体做一体化装配结构设计，还原了实际生产中引脚嵌件注塑的装配关系。建模过程中对所有棱角做符合工业生产要求的圆角处理，避免出现不符合注塑工艺的尖锐结构，各部件的配合间隙按照实际公差要求设置，可直接用于产品结构验证、安装模拟以及教学演示场景，能够直观展现电流互感器的外部结构、安装方式与外形特征，为电子设备的电磁兼容设计、电流采样电路布局提供精准的三维参考模型。
