工业传动用单节滚子链结构三维设计

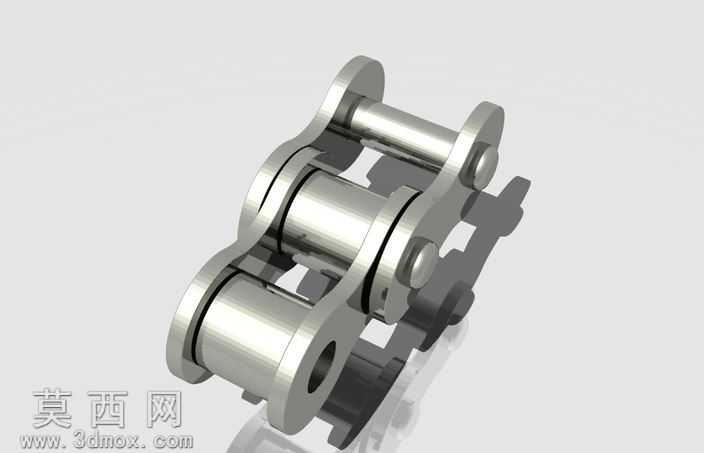

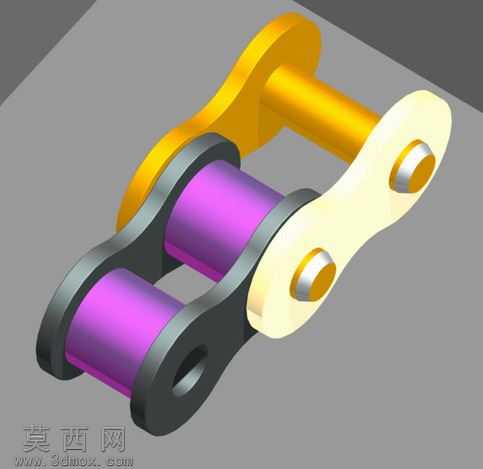

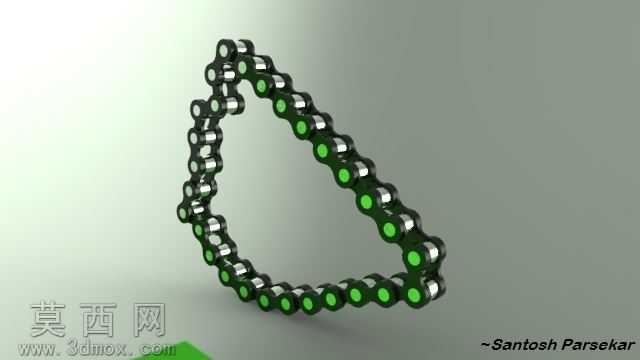

本作品为工业传动场景使用的单节滚子链三维建模成果，建模过程围绕标准链节的实际装配逻辑展开，首先梳理链节的组成构件：包含外链板、内链板、销轴、套筒、滚子五个核心部分，建模时先以基准面定位各构件的装配基准，保证后续装配的同轴度与配合精度。首先构建内链板结构，根据链节的受力特性设计链板的轮廓曲线，对链板两端的销轴孔做同轴度约束，孔位边缘做工艺倒角处理，还原实际加工的工艺特征；随后构建套筒结构，套筒与内链板孔采用过盈配合的装配关系建模，保证套筒与内链板的相对位置固定，套筒内壁做光滑处理模拟实际加工的表面精度。接下来构建滚子结构，滚子套于套筒外侧，建模时预留滚子与套筒的转动间隙，还原滚子可绕套筒自由转动的实际工作特性，滚子外圆做圆柱度约束，保证传动过程中与链轮齿槽的啮合顺畅。之后构建外链板与销轴结构，销轴穿过两侧内链板的套筒内孔，两端与外链板做压装配合的装配约束，外链板的轮廓与内链板做适配设计，保证链节弯折时内外链板不会发生结构干涉。材质渲染阶段，针对不同构件的实际材质做区分设置：内外链板采用经过热处理的合金结构钢材质，调整金属材质的粗糙度与反射参数，呈现出合金钢调质后的哑光金属质感；销轴采用高碳钢淬火材质，表面做高光金属质感处理，体现销轴表面的高硬度耐磨特性；滚子与套筒采用耐磨轴承钢材质，表面设置轻微的磨砂金属质感，区分于链板的材质表现；为更清晰展示结构层次，渲染时对滚子部分做半透明紫调材质区分，外链板做浅米白金属质感、另一侧链板做深灰金属质感、销轴做亮金色金属质感，通过不同的材质色彩区分各独立构件，让装配结构一目了然。建模过程中对链节的活动铰接特性做了结构预留，当前模型明确标注了可拼接的旋转轴未定义位置，即相邻链节拼接时的销轴插入位，为后续整链装配、链轮啮合运动仿真预留了装配接口。整体建模严格遵循机械设计的公差配合逻辑，各构件的尺寸比例符合标准短节距精密滚子链的参数规范，结构细节还原到位，既可以作为机械原理教学的演示模型，也可作为传动系统设计的基础构件用于整链装配、设备传动结构的搭建参考，能够清晰展示滚子链的核心传动原理与装配关系。
