双方向高精度步进式线性致动器结构设计

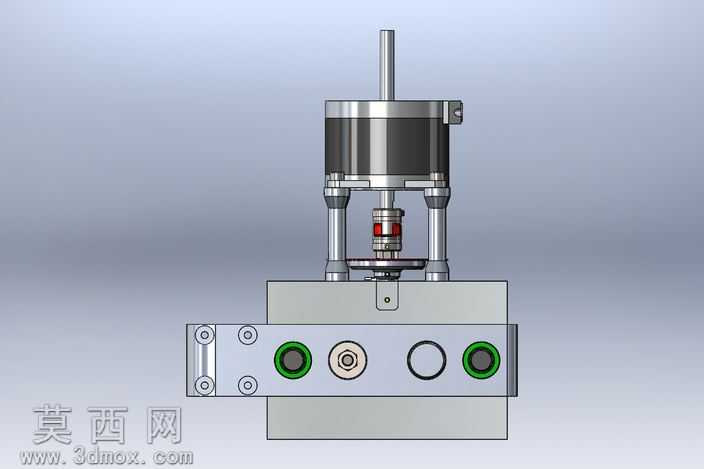

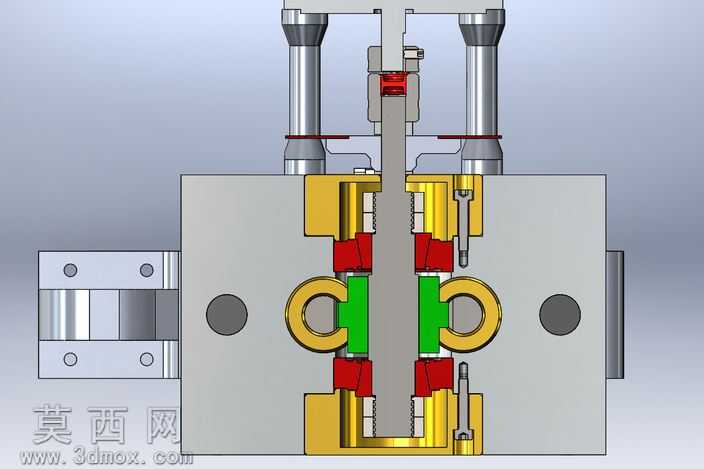

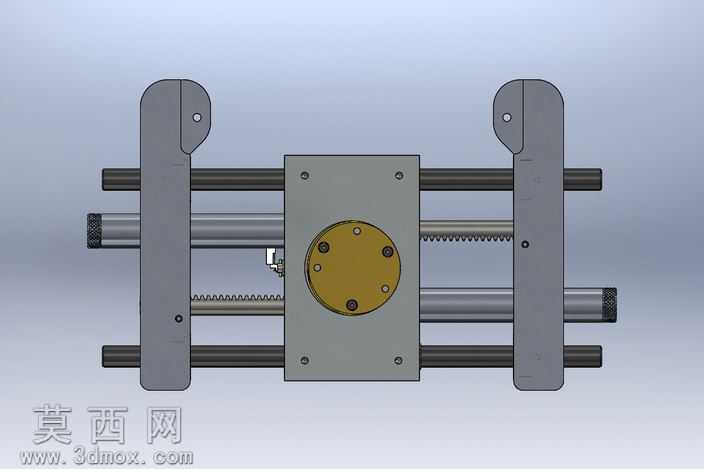

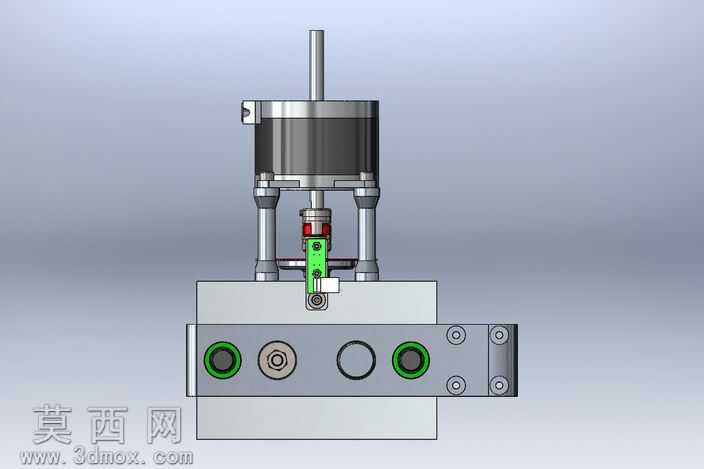

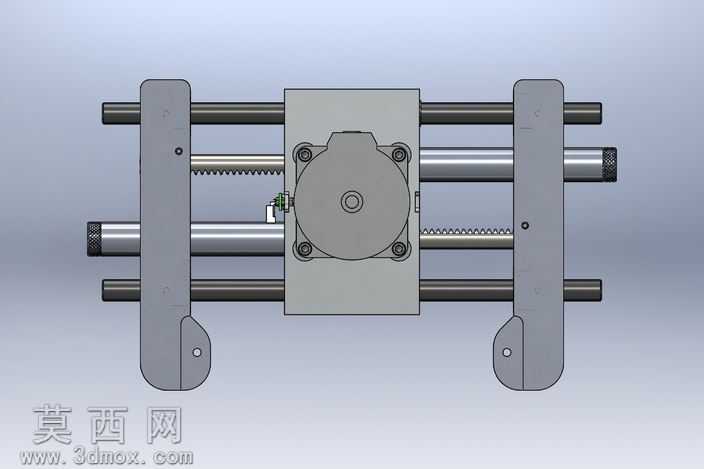

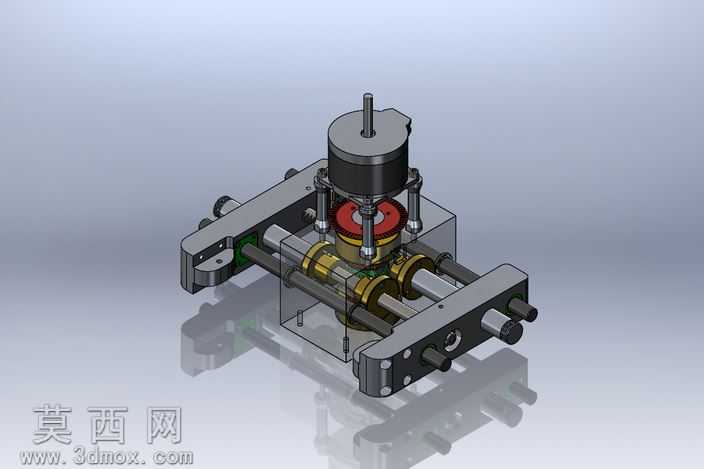

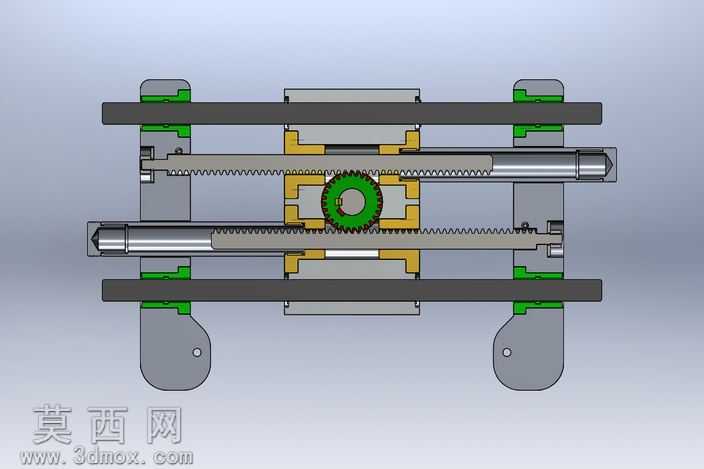

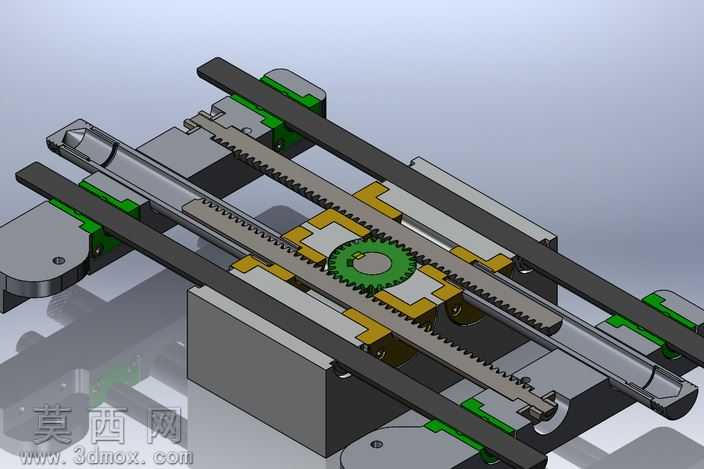

本线性致动器采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械装配公差规范，对每一处配合面预留合理的装配间隙，确保后续虚拟运动仿真无干涉卡顿。渲染阶段采用哑光金属材质搭配半透明亚克力防护罩材质，金属部件通过调整粗糙度、金属度参数还原真实机加工金属的细腻质感，半透明护罩设置合适的折射与透明度参数，既可以清晰展示内部传动结构，又能还原工程塑料护罩的真实视觉效果，整体渲染采用柔和的顶侧布光方案，避免强反光遮挡结构细节，同时通过阴影层次凸显各部件的空间装配关系。结构设计上采用步进电机作为核心动力输入源，电机输出轴通过同轴连接结构将动力传递至中部的传动换向组件，换向组件通过对称布置的传动副实现双方向的线性动力输出，两侧的线性导向轴采用高精度光轴搭配直线轴承的导向结构，保证运动过程中的同轴度与直线度，减少运动卡顿与回程误差。设计思路围绕高精度运动控制需求展开，搭配光学控制器的信号反馈机制，形成闭环控制链路，能够实时修正运动过程中的位置偏差，大幅提升致动器的重复定位精度。整体机架采用分体式装配结构，各功能模块通过螺栓定位连接，既保证了整体结构的刚性，又便于后期的维护与部件更换，中部的传动组件采用模块化设计，可根据不同的负载需求更换对应传动比的传动部件，拓展产品的适用场景。建模过程中对所有标准件均采用标准化参数化模型，包括紧固螺栓、导向轴承、定位销等部件均严格对应国标尺寸参数，确保模型可直接对接后续的工程图导出与生产加工环节，各运动部件的行程限位位置均在模型中做了明确的结构标识，避免实际运行过程中出现超程损坏部件的问题。
