SolidCAM2dFreze实践片铣刀加工零件结构设计

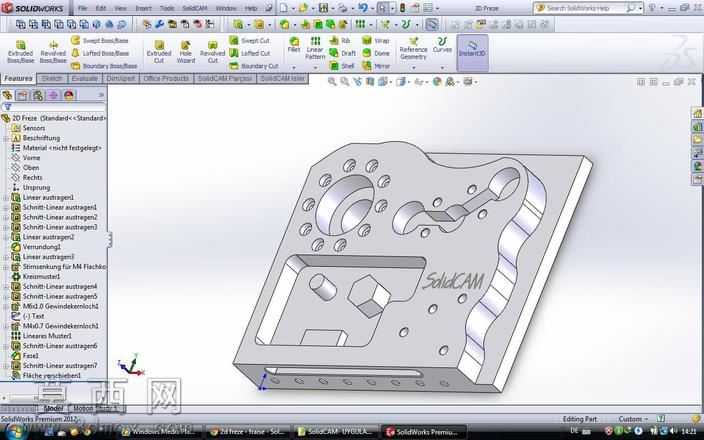

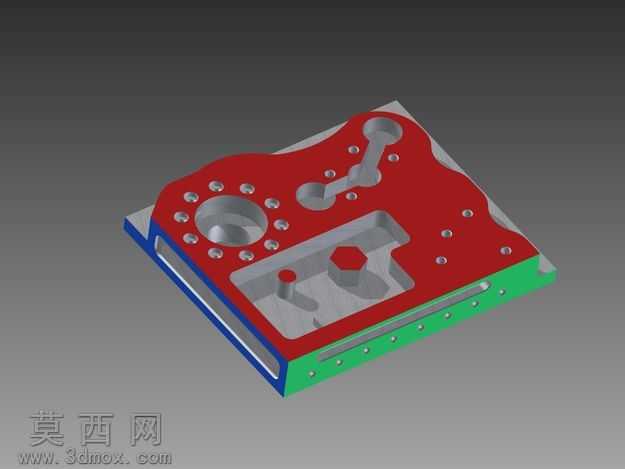

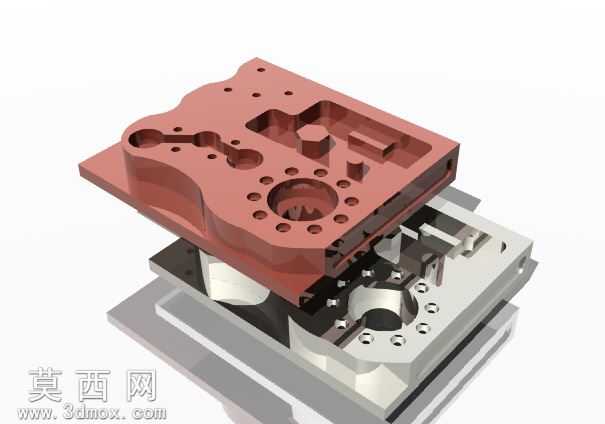

本作品为片铣刀加工实践类机械零件三维建模成果，建模过程围绕铣削加工的工艺特性展开，完整还原了可通过2D铣削策略完成加工的典型零件结构。建模阶段首先确定零件的基准平面，以方形毛坯的底面为定位基准，顶面为主要加工面，依次构建零件的外轮廓与内部特征。零件外轮廓一侧设计为连续的波浪形曲面结构，该结构可通过片铣刀的轮廓铣削策略完成加工，建模时严格保证曲面的曲率连续性，避免出现加工过程中刀具负载突变的尖角结构。零件内部设计有多种典型加工特征，包含不同直径的圆形通孔、沉头孔，建模时对孔位的同轴度、孔间距进行了精准约束，符合机械加工的孔位精度要求；同时设计有矩形型腔、异形通槽、六边形凸台、圆柱凸台等特征，各类特征的拔模角度、圆角过渡均按照铣削加工的工艺要求设置，比如型腔内壁设置了适配铣刀进刀的微小斜度，棱边位置设置了符合刀具半径的过渡圆角，避免出现加工无法实现的清角死角。零件表面印有SolidCAM标识，建模时采用包覆特征实现标识的凹凸效果，还原实际加工中可通过刻字铣削完成标识加工的工艺逻辑。材质设定上选用常用的45号钢材质，渲染时还原金属材质的哑光质感，对加工面与非加工面做了质感区分，加工面呈现均匀的金属切削纹理，非加工面保留毛坯的原始质感。整体设计思路围绕SolidCAM2D铣削加工的教学实践需求展开，所有特征均可通过2D铣削的轮廓铣、型腔铣、钻孔、刻字等策略完成加工，特征排布兼顾了不同铣削策略的练习需求，从简单的平面铣削到复杂的轮廓加工，从孔加工到型腔加工，覆盖了2D铣削的核心加工场景，可作为铣削加工编程、机床实操练习的参考模型，帮助使用者理解片铣刀加工不同特征时的走刀逻辑、参数设置要点，同时建模过程严格遵循机械设计的公差配合要求，各类特征的尺寸比例符合常规机械零件的设计规范，具备实际加工参考价值。
