57系列法兰式步进电机结构设计

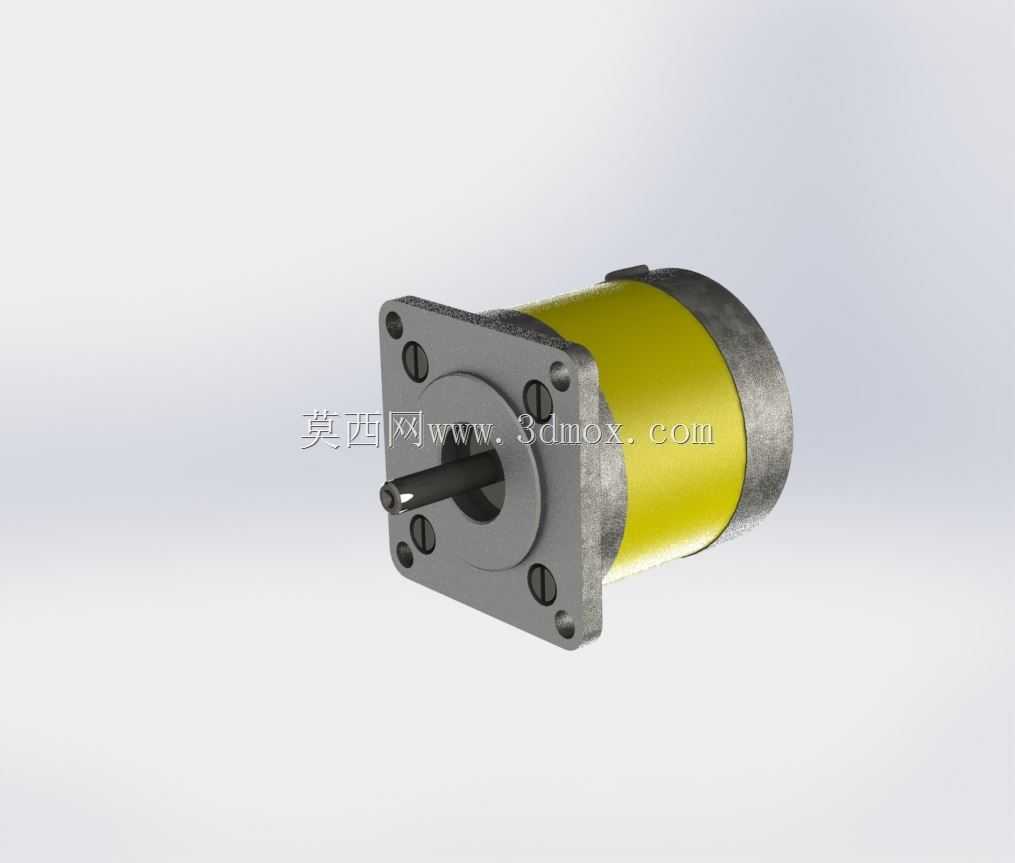

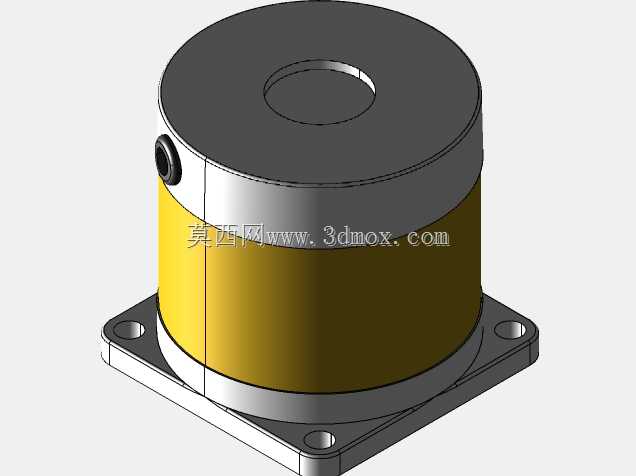

这款57规格法兰安装步进电机，在小型数控雕刻机、桌面级3D打印设备、轻型自动化送料机构里是非常常用的驱动元件，做设备结构选型的时候，首先要卡的就是安装法兰的边界尺寸，这款电机采用方形法兰安装结构，四个安装沉孔呈对称分布，输出轴从法兰中心伸出，轴端做了平位切削处理，方便配套联轴器或者同步带轮做周向固定，避免传动过程中出现打滑丢转的问题。从结构设计逻辑来看，这类步进电机的定子绕组封装在金属机壳内部，机壳中段做了散热结构设计，黄色的壳体涂层一方面做了表面防锈处理，另一方面也能在设备装配时快速区分不同扭矩规格的电机，避免同系列不同参数的产品混装出错。做三维结构建模的时候，要重点还原安装面的形位公差要求，法兰安装面的平面度直接影响电机和设备安装板的贴合精度，如果安装面翘曲，锁紧固定螺丝之后很容易导致电机定子和转子出现偏心，轻则运行噪音增大、输出扭矩损耗，重则会出现定转子扫膛，直接烧坏绕组。输出轴的伸出长度、轴径尺寸也要严格按照实际装配边界来做，配套不同的传动件时，要预留足够的轴向间隙，避免轴端和传动件端面顶死，影响电机的正常转动。在实际设备应用场景里，这类电机常用来做开环位置控制，不需要额外加装反馈编码器就能实现精准的角位移输出，搭配对应的驱动器可以设置不同的细分步数，满足低速运行时的平稳性要求，在小型点胶设备、标签剥离机构、小型传送带的驱动工位上，这类电机的扭矩输出完全能覆盖负载需求，而且整体体积紧凑，不会占用过多的设备内部安装空间。建模过程中还要注意后端盖的出线位置，不同的安装姿态下，出线方向要预留足够的线缆弯折空间，避免设备运行过程中线缆被拉扯或者和周边运动部件产生干涉，电机尾部的端盖做了密封处理，能阻挡日常车间环境里的粉尘进入电机内部，延长设备的维护周期。做装配校核的时候，要重点计算电机输出轴的径向负载能力，不要超出轴承的承载上限，如果是带同步轮或者齿轮传动的结构，要尽量让传动件靠近法兰安装面，减少轴端的悬臂长度，降低轴承的径向受力，提升长期运行的可靠性。
