法兰安装式混合式步进电机结构设计

这款步进电机的三维结构还原，完全贴合工业现场实际选型与装配的需求，做结构设计时不用再反复核对安装位的干涉问题。从实际应用场景来看，这类方形法兰安装的步进电机，常被用在小型自动化输送线的分度驱动、3D打印设备的进给轴传动、小型CNC雕刻机的轴系驱动、包装设备的送膜机构动力输出场景中，对需要精准开环位置控制、成本控制要求较高的传动工位适配性极强。

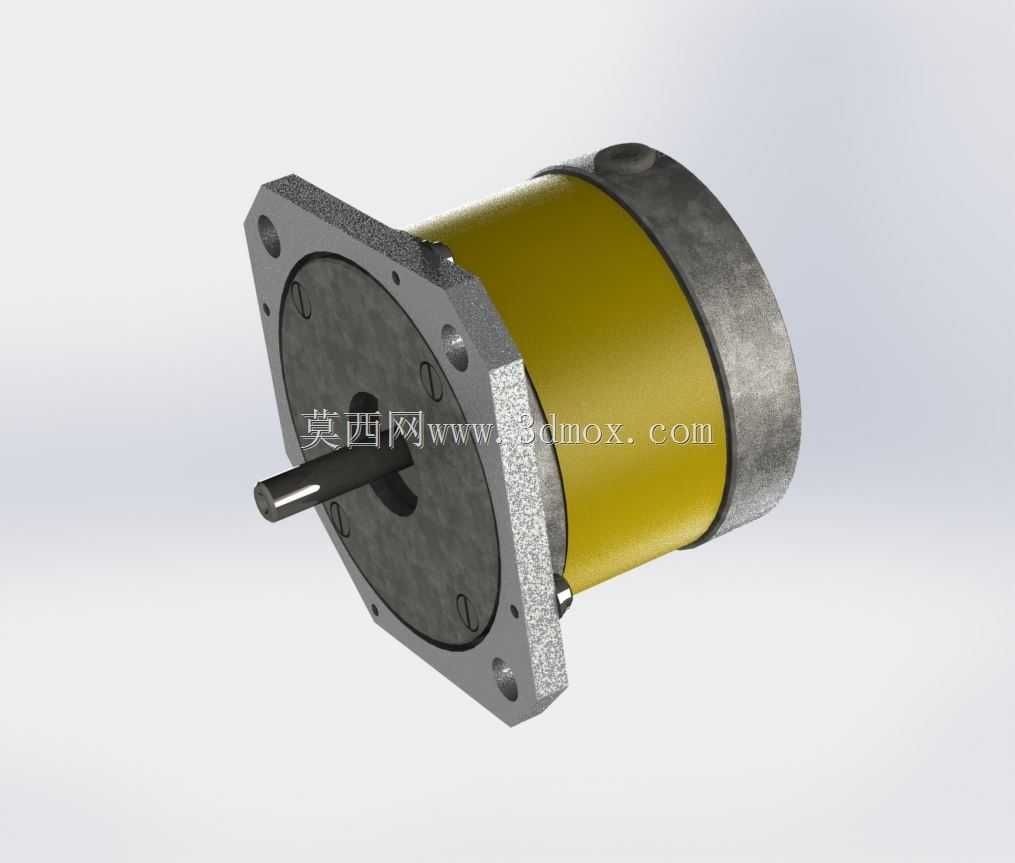

从功能特性来看，该款电机属于混合式步进结构，输出扭矩足以覆盖常规轻载传动工位的需求，机身的圆柱形壳体采用端盖压合结构，前端方形法兰带四个沉头安装孔，安装时可以直接从法兰正面穿入螺栓固定在设备安装立板上，不需要额外预留背部的锁紧操作空间，对安装空间局促的紧凑型设备十分友好。输出轴采用单伸端光轴带扁位的结构，装配同步轮、联轴器时可以通过扁位传递扭矩，避免长期正反转切换时出现轴孔打滑的问题，轴伸长度刚好匹配常规联轴器的锁紧段长度，不会出现轴伸过长导致联轴器顶到端盖、或是轴伸过短导致夹持力不足的问题。

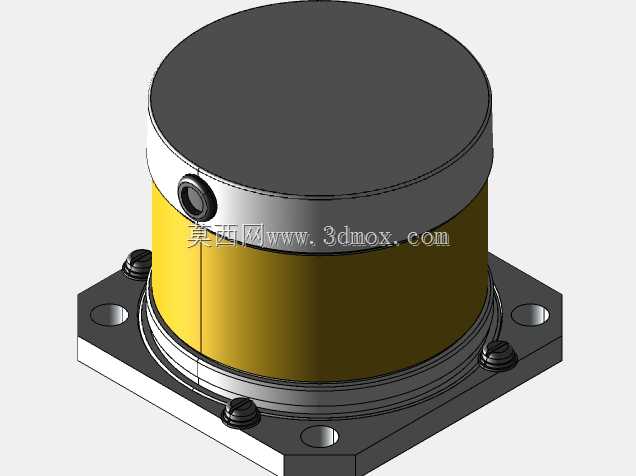

做这款模型的结构还原时，优先考虑的是装配边界的准确性：法兰的安装孔中心距、法兰定位止口的直径与深度、输出轴的直径与伸出长度、机身的外径与总长度这些关键尺寸，都严格按照实物的安装公差要求做了还原，结构工程师在做设备整体布局时，可以直接调用这个模型做干涉检查，不用再单独绘制电机的外包络模型。机身尾部的出线端位置也做了准确还原，布线时可以提前预留出线的弯折空间，避免装配时出现线缆被机身或是安装板挤压的问题。

从设计思路上，这类步进电机的结构完全围绕工业装配的便利性做优化：前端法兰的安装沉孔深度刚好容纳内六角螺栓的头部，不会出现螺栓头突出法兰面导致安装平面贴合不严的问题；机身外壳的滚压封边结构做了细节还原，能直观看到电机的装配工艺，做设备散热设计时也可以准确判断壳体的导热接触面积；端盖的轴承位同轴度在模型上做了基准标注参考，后续做轴系对中调整时可以直接以此为基准找正，减少装配后的轴系跳动问题。

在实际选型适配时，这款电机的安装尺寸属于通用的57系列步进安装规格，能和市面上多数同规格的步进电机安装位互换，设备迭代时不需要重新修改安装板的加工图纸，就能替换不同扭矩等级的同安装尺寸电机，大幅降低设备改型的设计成本。模型上还原的机身表面质感也能辅助做设备的外观评审，提前判断电机和设备整体配色的搭配效果，不需要等到实物打样阶段再调整外观方案。
