PLOVDIV公司СБХ1,8/2步进电机结构模型

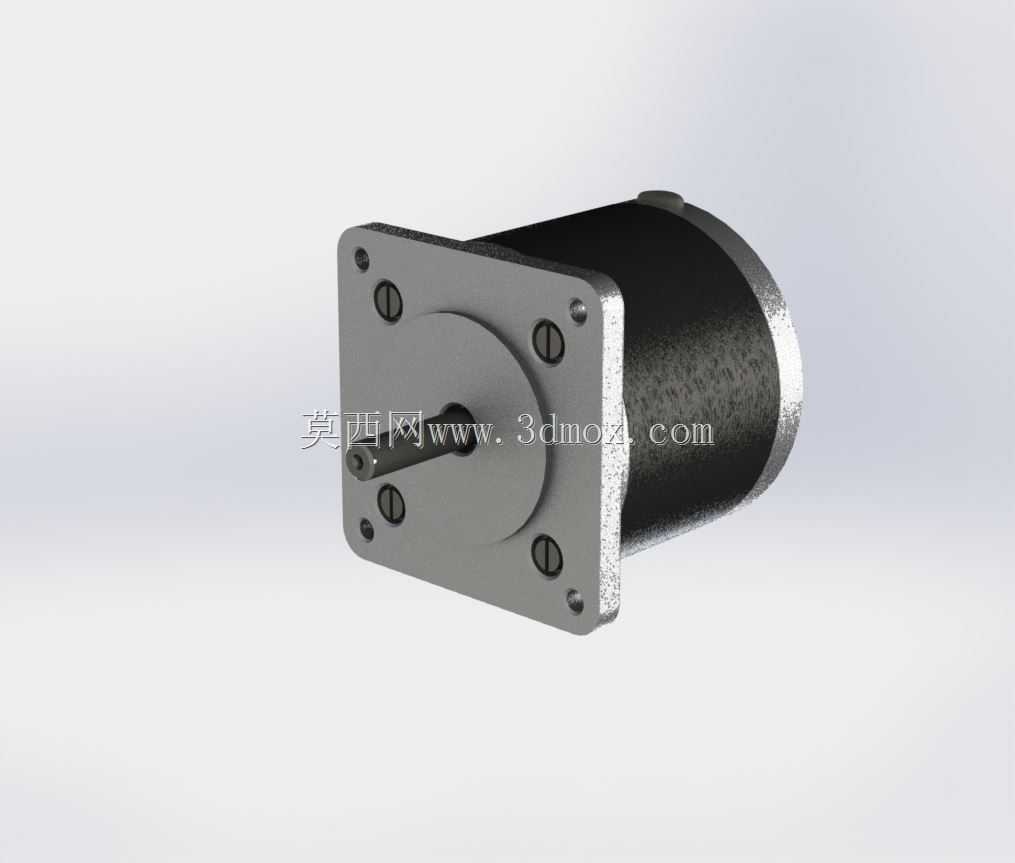

这款步进电机的三维结构还原，可直接用于小型自动化设备的布局校核与安装干涉验证，在桌面级数控雕刻机、小型3D打印设备、标签送料机构、办公自动化打印设备的送纸模组中，这类小规格步进电机是核心的开环执行元件，能在无额外编码器反馈的场景下，依靠脉冲信号实现精准的角位移输出，适配低速大扭矩的点位传动需求。从结构设计来看，模型完整还原了方形安装法兰的布局，法兰端面上的四个安装沉孔位置、中心输出轴的轴径与伸出长度、机身圆柱段的外径尺寸都做了精准复刻，设计人员在做设备整体布局时，可以直接调用该模型核对安装边界：法兰面贴合安装基准面时，输出轴的伸出长度不会和后方的同步带轮、联轴器安装位产生干涉，机身圆柱段的径向尺寸也预留了足够的走线与散热空间，不需要额外调整周边钣金支架的开孔位置。模型同时还原了电机端盖的紧固螺丝布局、机身表面的散热纹理细节，在做设备外观渲染、装配工艺模拟时，能直接呈现真实的装配效果，不需要额外做外观面的补面处理。从实际选型适配角度，这类步进电机的保持扭矩刚好适配小型传动机构的负载需求，不需要搭配额外的减速箱就能直接驱动轻载滚轮、送料辊等部件，方形法兰的安装形式相比圆形法兰更易定位，在小空间安装场景下，拧紧四个角的安装螺丝就能完成固定，不需要额外做防转定位结构。设计这类电机的安装结构时，需要注意输出轴的同轴度公差，模型里预留的轴孔配合间隙符合常规公差要求，搭配对应的联轴器模型时，能直接模拟轴系的传动同轴度，避免实际装配时出现电机轴受径向力导致的轴承磨损问题。另外模型还原的机身长度尺寸，能帮助设计人员核对设备内部的纵深空间，尤其是在紧凑型工控设备内部，电机尾部的编码器（如果后续加装）预留空间、接线端子的插拔空间都可以通过该模型提前校核，不需要等到实物打样阶段才发现空间干涉问题。
