大众汽车车轮轴承座结构三维设计

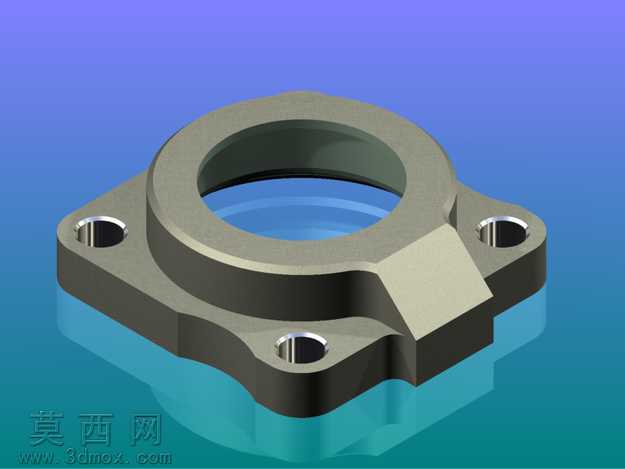

本作品为大众车型配套的车轮轴承安装座三维结构设计，建模过程中首先对轴承座的功能需求进行拆解，明确其作为车轮轮毂与悬架连接核心承载件的定位，需要同时满足轴承外圈定位、安装孔位对位、结构强度达标、装配间隙合理的多重要求。建模阶段先绘制基准草图，以轴承安装内孔的中心轴线为核心基准，确定菱形安装法兰的轮廓尺寸，精准定位四个安装固定孔的相对位置，保证孔位与大众车型对应安装位的公差匹配。随后通过拉伸、切除、倒角、圆角等特征操作逐步构建实体结构，对轴承安装孔的内壁做同轴度约束，确保轴承压装后无偏斜，对法兰与主体连接的过渡区域做圆角强化处理，避免应力集中导致的部件断裂风险。材质设置上选用汽车底盘承载件常用的铸铝材质参数，调整渲染材质的金属粗糙度、反光度参数，还原铸铝件经表面处理后的哑光金属质感，渲染阶段采用蓝灰渐变背景，搭配多角度柔和打光，清晰展现轴承座的整体轮廓、孔位分布、壁厚变化与过渡结构细节。设计过程中重点优化了轴承安装位的限位台阶结构，保证轴承装配到位后有精准的轴向定位，不会出现行驶过程中轴承窜动的问题；同时对安装孔的沉头结构做了尺寸匹配，确保固定螺栓安装后端面齐平，不会与周边旋转部件发生干涉。整体结构在满足承载强度要求的前提下做了轻量化处理，去除了非承载区域的多余材料，既降低了部件自重，也减少了生产环节的材料消耗，所有结构尺寸均参考大众原厂配件的装配参数进行设定，可直接用于结构验证、装配模拟、教学演示等场景，能够直观展现车轮轴承座的结构特点与设计逻辑，帮助学习者理解汽车底盘承载部件的设计思路与建模要点。
