定制多孔安装盘式制动部件结构设计

　　在行走机械的制动系统设计中，盘式制动部件的结构合理性直接决定了制动效能的稳定性与连续工作的热衰退表现，这款定制化的制动盘结构，针对中小载荷行走设备的安装空间做了针对性的适配优化。从实际应用场景来看，这类制动盘可适配场地作业车辆、小型专用作业设备的轮边制动单元，也可用于工业传动系统的减速制动工位，相比鼓式制动结构，盘式结构的散热路径更短，连续制动工况下的制动力衰减幅度更低，敞开式的结构也能避免制动磨屑在摩擦副区域堆积，减少磨屑对摩擦面的异常刮损。

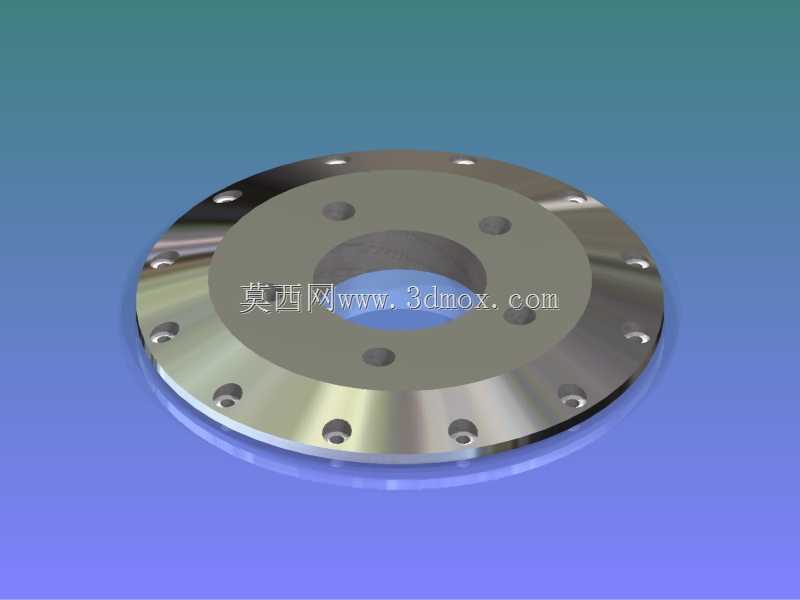

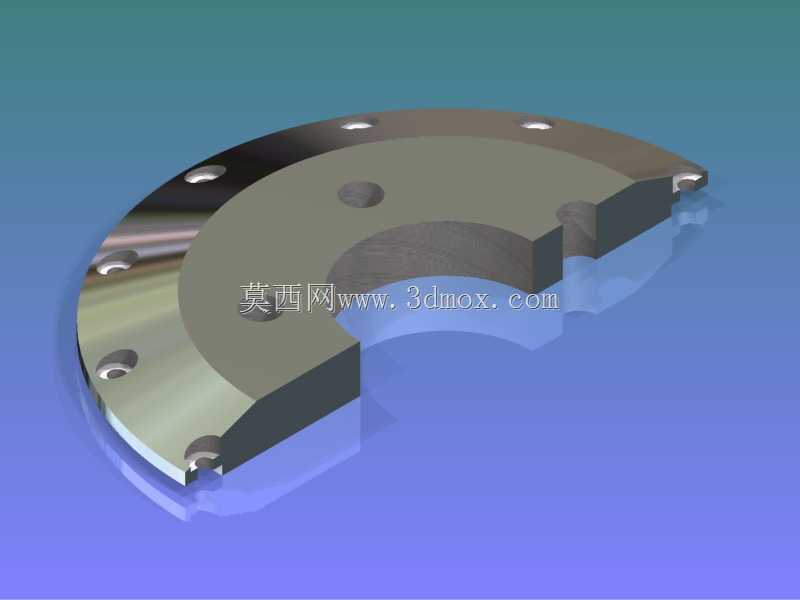

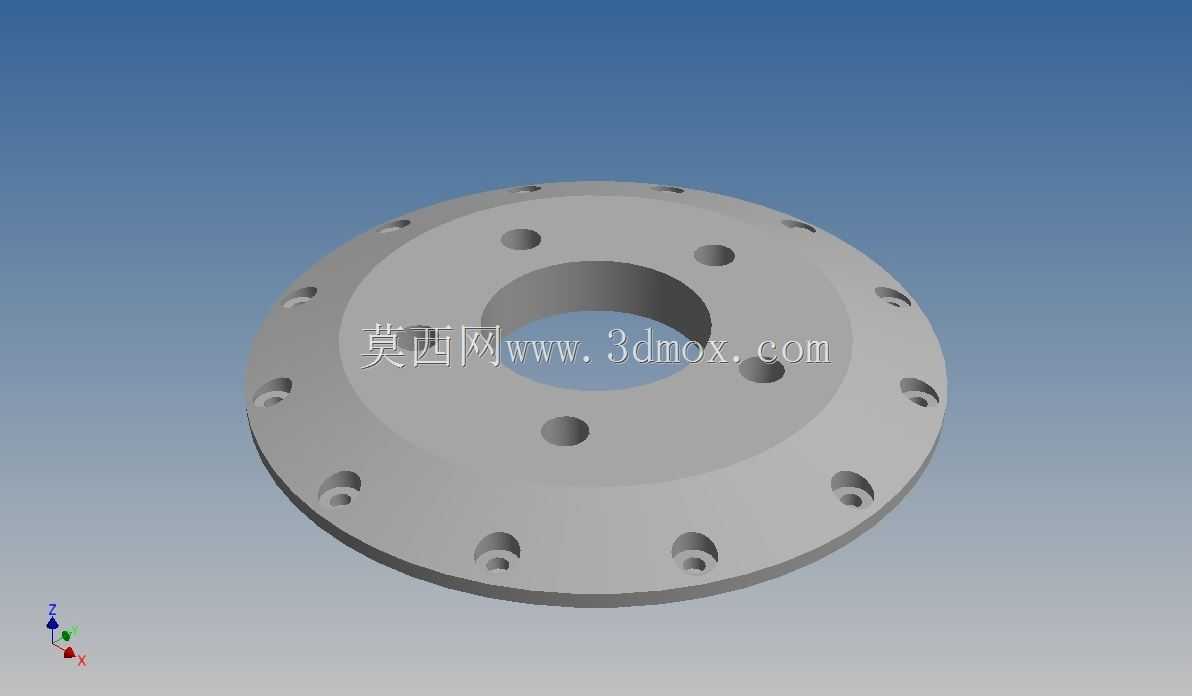

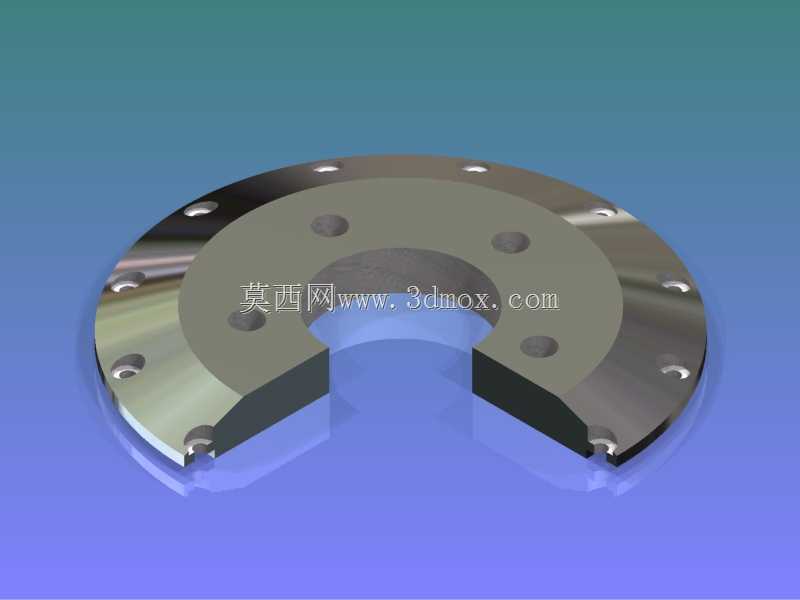

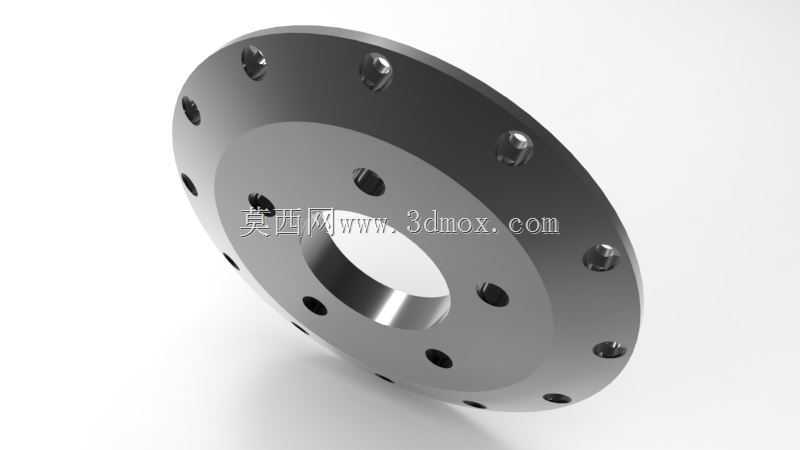

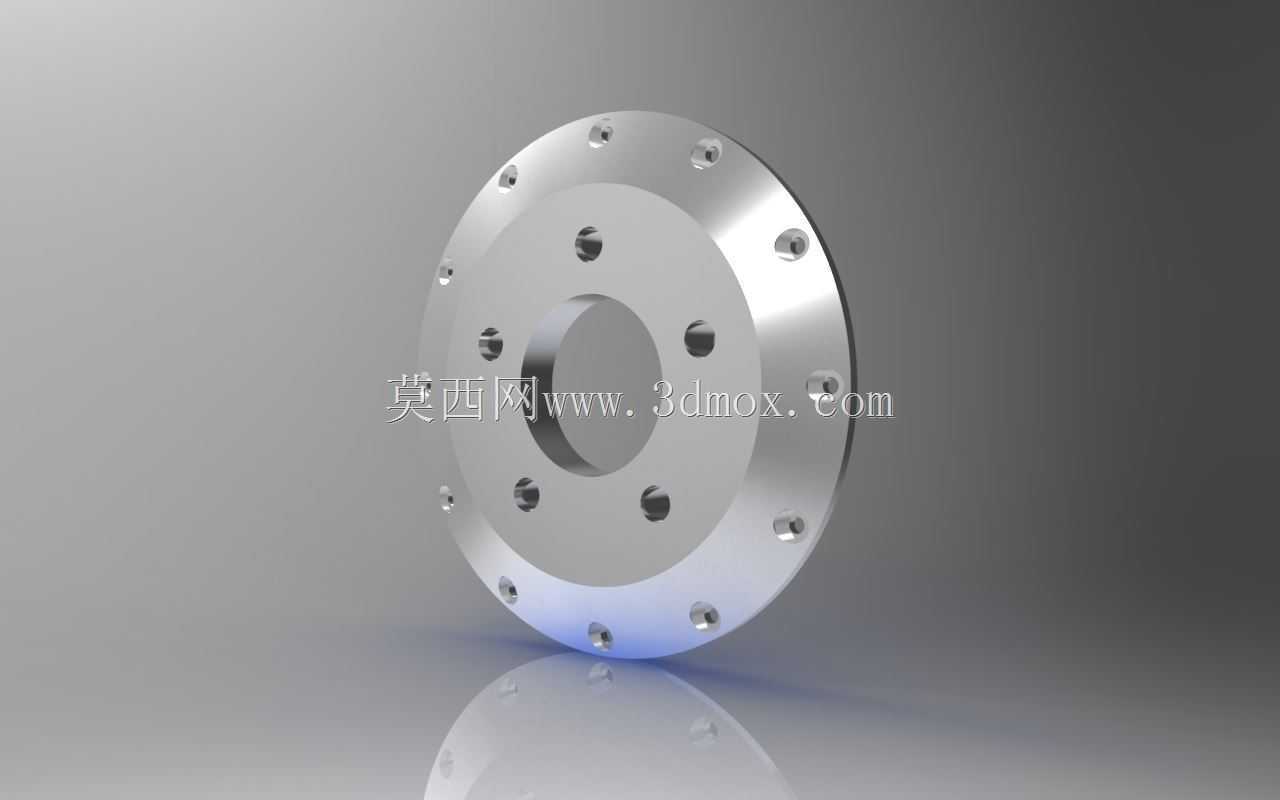

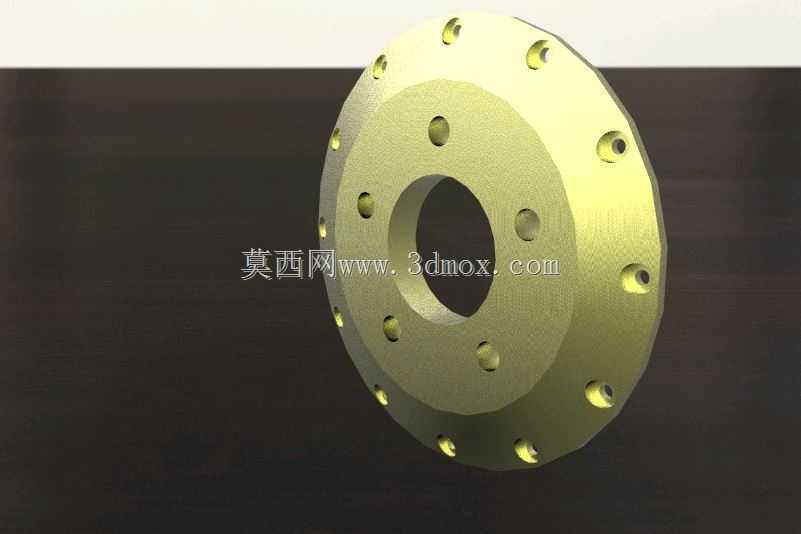

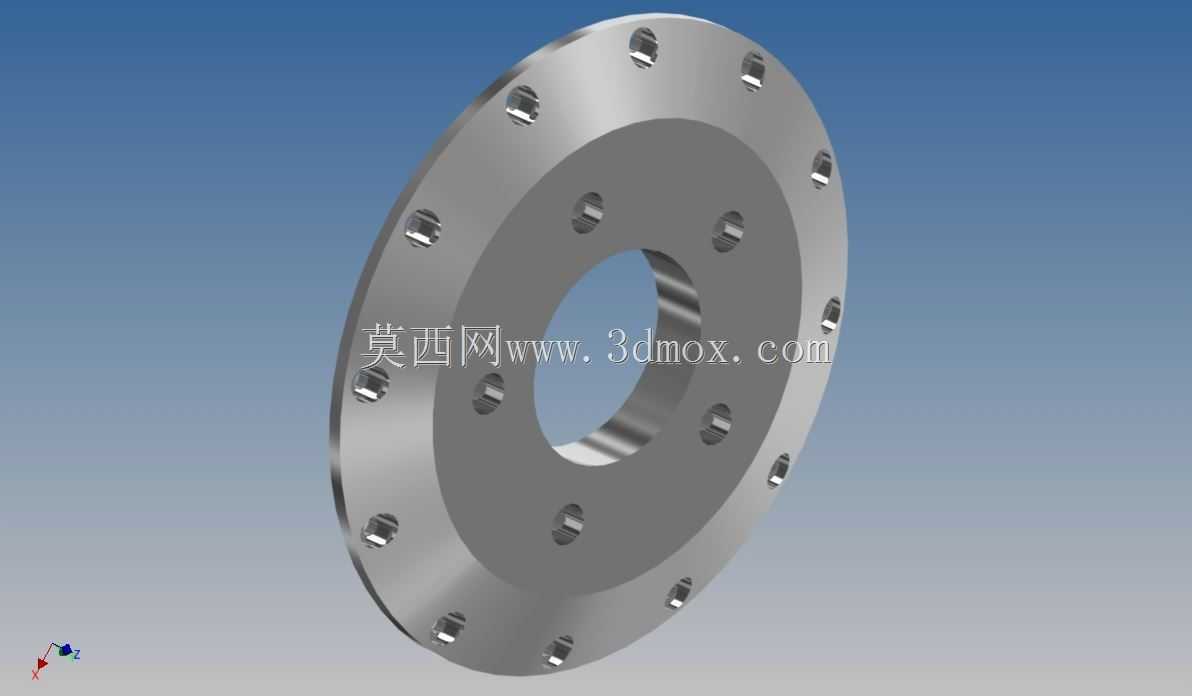

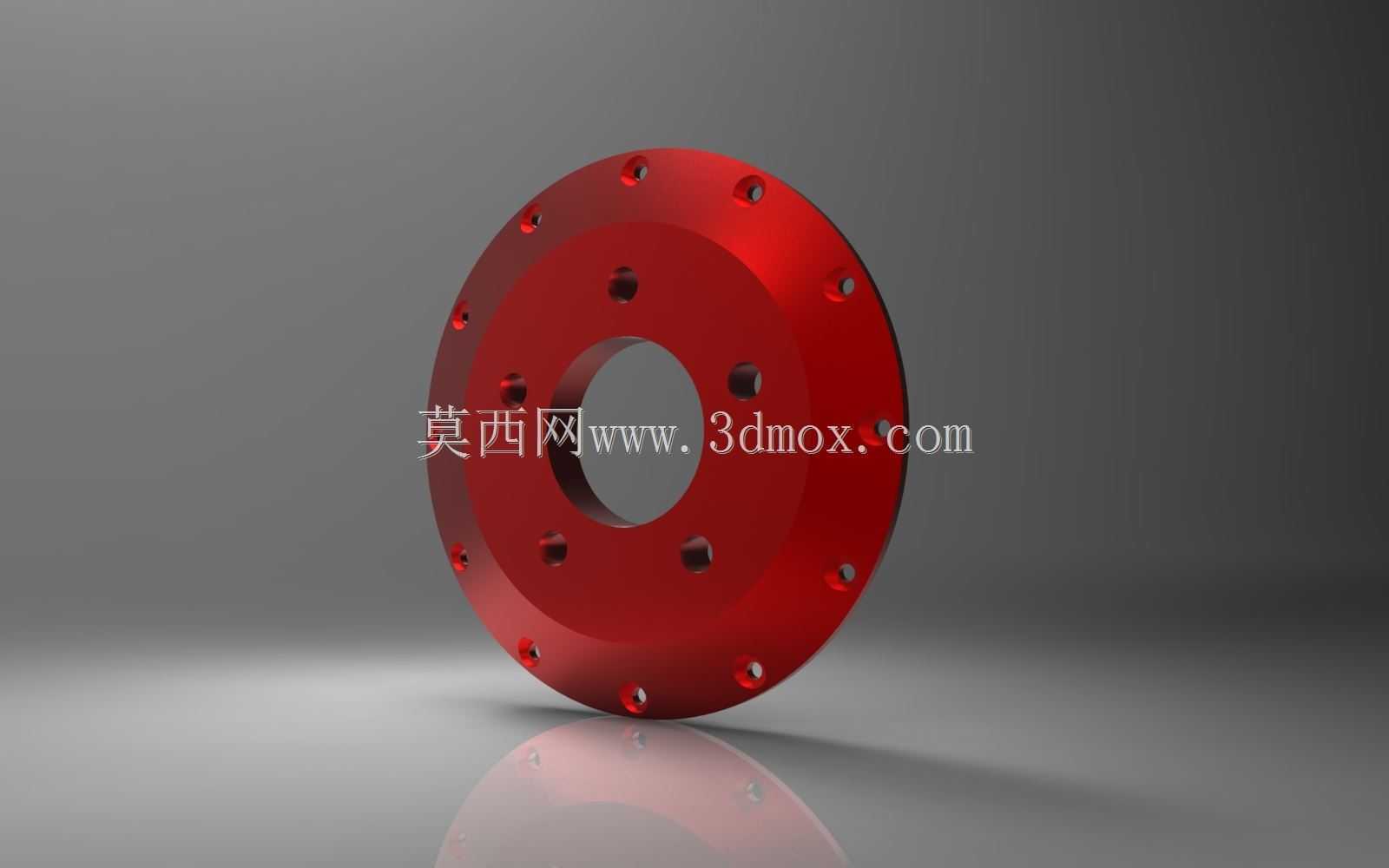

　　从功能特性上看，该制动盘采用一体化铸钢基材加工成型，摩擦工作面为整圈环形平面，平面度公差控制在0.05mm以内，保证制动片贴合时的接触面积均匀，避免局部压力过大导致的摩擦片偏磨。盘体上沿周向均匀布置的多组安装孔，分为外圈连接孔与内圈定位孔两个层级：外圈的沉头孔用于制动盘与轮毂连接座的刚性固定，沉头结构可避免连接螺栓头部突出摩擦工作面，防止制动过程中螺栓与制动钳发生干涉；内圈的通孔组用于与轮毂轴端的定位止口配合，保证制动盘与旋转轴的同轴度，减少高速旋转时的端面跳动量，跳动量过大会直接导致制动踏板抖动、制动噪音等常见故障。

　　设计过程中，首先根据匹配的制动钳摩擦片尺寸确定了摩擦环的内外径边界，摩擦环的有效宽度覆盖摩擦片的全部接触行程，预留了1.5mm的磨损余量，满足常规使用周期内的磨耗需求。盘体中间的大直径中心孔，根据适配轮毂的轴径尺寸做了匹配，孔壁与轴端的配合间隙控制在0.02-0.04mm之间，既保证装配时的顺畅性，也避免间隙过大带来的旋转偏心问题。考虑到制动过程中摩擦产生的热量会导致盘体热胀，安装孔的位置度公差在常温加工时做了微量补偿，避免热态下孔位错位导致的安装应力，应力集中会大幅降低盘体的抗热裂性能，这也是很多制动盘早期开裂的核心诱因。

　　安装边界方面，该制动盘的轴向厚度根据额定制动力矩做了匹配，整体盘体的轴向安装尺寸不超过适配轮边的预留空间，装配后摩擦面与制动钳基准面的平行度公差需调整至0.1mm以内，保证制动时两侧摩擦片能同步施压。周向的安装孔采用等角度均分布置，孔距公差控制在±0.03mm，保证与轮毂连接座的孔位完全对中，装配时需采用对角分次拧紧的方式固定连接螺栓，避免单侧压紧导致的盘体翘曲变形。盘体非摩擦面的过渡区域采用圆角过渡，减少应力集中点，在承受紧急制动的冲击载荷时，圆角结构能分散应力传递路径，避免盘体在孔位边缘出现裂纹扩展。

　　从实际使用的维护角度看，该结构的制动盘在更换时无需拆卸轮毂轴承单元，只需松开外圈连接螺栓即可完成盘体拆卸，维护效率更高。敞开式的结构也方便日常检查摩擦面的磨损情况，当摩擦面的磨损量达到预留余量的阈值时，可直接观察到磨耗标记，及时更换部件避免制动失效。针对潮湿、多粉尘的作业环境，盘体的表面做了防锈氧化处理，非摩擦面的氧化层可避免长期使用后的锈蚀卡滞问题，摩擦工作面则保留了加工后的金属粗糙度，保证摩擦系数的稳定性，不会因为表面涂层导致初期制动效能不足。
