流体空气用异形导流结构件三维设计

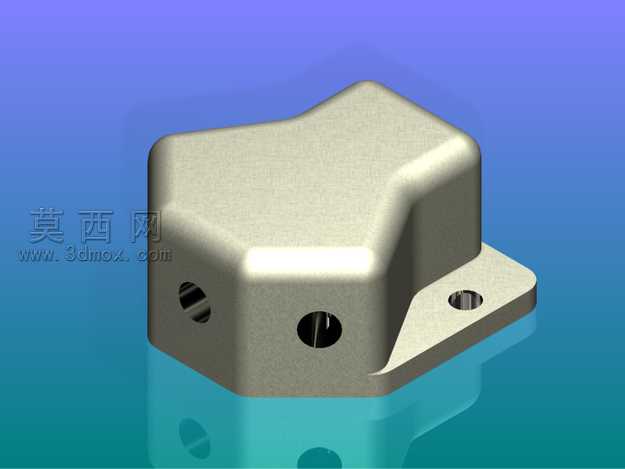

该三维模型为适配流体、空气介质的异形导流结构件，整体采用一体化建模思路完成设计，在三维建模过程中优先保障流体流经路径的顺滑性，避免结构棱角造成的流阻异常升高。模型主体为多面过渡的异形腔体结构，底部延伸出带安装孔的固定法兰边，腔体侧壁均匀分布多个径向通孔，可适配不同方向的管路对接需求，所有孔位边缘均做了倒角过渡处理，既消除了建模过程中的应力集中风险，也能减少流体经过孔位时的湍流产生。建模阶段采用曲面建模与实体建模结合的方式，先通过样条曲线勾勒出流体通道的核心轮廓，再对曲面进行缝合加厚生成实体结构，后续对安装边、连接孔等功能结构进行布尔运算完成细节制作，所有曲面的曲率连续度均经过校验，保障流体接触面无突兀折角。材质渲染阶段选用哑光棕褐色工程塑料质感，模拟实际生产中采用的玻纤增强尼龙材质属性，表面添加细微的磨砂颗粒纹理，还原工业零部件的真实质感，渲染时采用柔和的侧上方打光，清晰呈现结构的曲面过渡关系与孔位分布特征。结构设计上充分考虑了流体导流的功能需求，腔体内部的流道截面经过渐变处理，可在介质流经时实现平缓的流速变化，底部的安装孔位做了沉台设计，安装时可让螺栓头完全沉入结构内，避免突出部分干扰流体流向，侧壁的多个通孔可根据实际管路布局灵活选择对接方向，无需额外制作转接结构，提升了部件的适配通用性。整个模型的建模精度控制在工业生产可直接对接开模的标准，所有尺寸公差预留合理，既满足流体力学的功能需求，也兼顾了实际加工生产的工艺可行性，可直接用于流体管路、空气导流系统的装配仿真与性能验证。
