三耳式桅杆支撑法兰连接支架

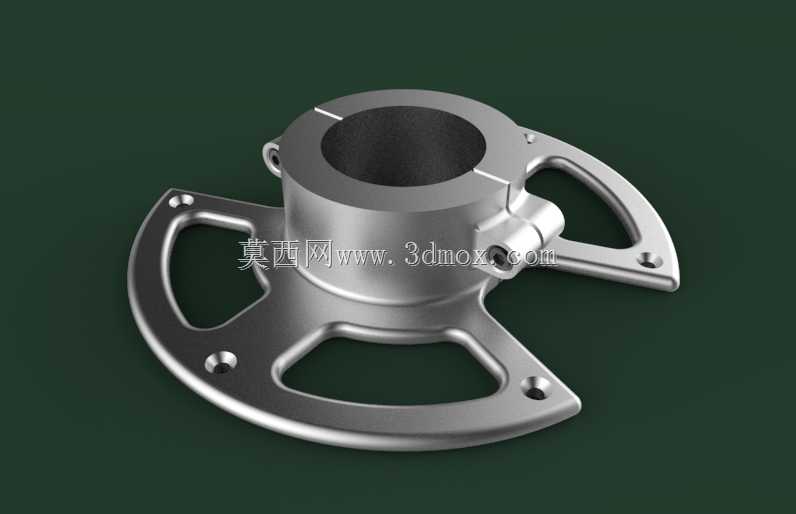

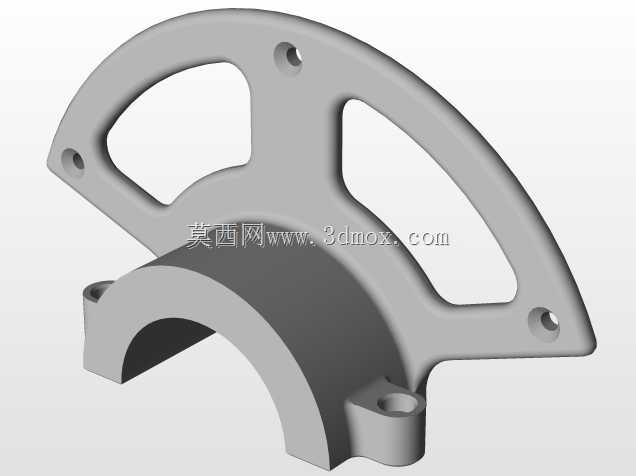

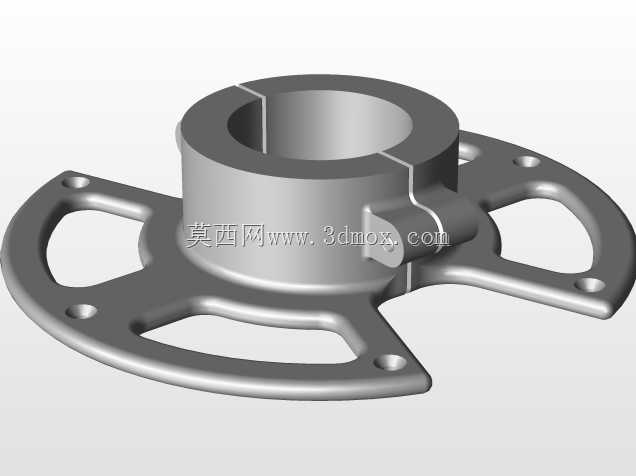

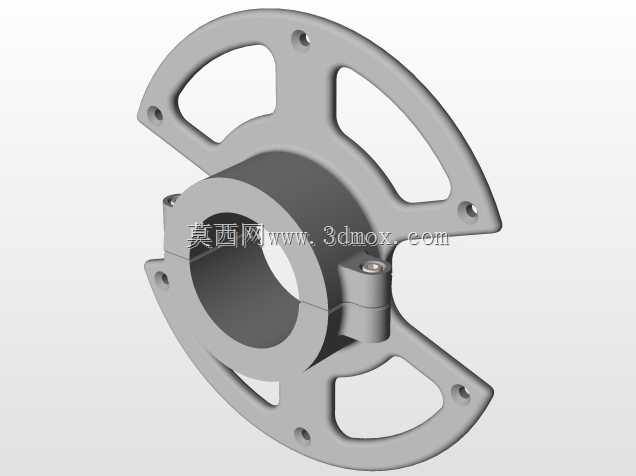

该构件属于小型船舶舾装系统里的桅杆支撑类连接件，主要应用在小型帆船、休闲游艇的甲板区域，承担桅杆根部与甲板基座之间的定位、紧固与载荷传递作用，能够将桅杆承受的风载、航行颠簸带来的交变载荷均匀分散到甲板安装面，避免局部应力集中造成甲板结构变形或桅杆连接失效。从结构设计来看，主体采用中间带轴向通孔的筒状夹持结构，筒身一侧开设贯通式夹紧缝，配套侧部的锁紧孔位结构，安装时可通过紧固件收窄夹紧缝，实现对插入筒内的桅杆杆身的抱紧固定，这种夹紧式设计无需在桅杆杆身额外加工连接孔位，不会破坏桅杆自身的结构强度，同时也能根据装配需求灵活调整桅杆的轴向安装位置，适配不同长度规格的小型桅杆装配需求。底部采用三耳式扇形安装法兰结构，三个安装耳沿筒身周向均匀分布，每个耳片上都预留了沉头安装孔位，安装时可通过螺栓将整个构件固定在甲板的预埋基座上，三耳式的布局相比传统两孔法兰具备更好的抗倾覆性能，能够抵消航行过程中来自不同方向的侧向载荷，扇形的耳片轮廓在保证安装连接强度的前提下，尽可能削减了法兰部分的材料用量，降低构件自身重量，适配小型船舶对舾装件轻量化的设计要求。从安装边界来看，中间夹持通孔的内径适配常规小尺寸桅杆的杆径，三个安装耳的外轮廓形成的安装圆直径小于同载荷等级的圆形整法兰尺寸，对甲板安装空间的要求更低，能够在甲板上预留出更多空间布置其他舾装配件，耳片上的沉头孔设计可以让安装螺栓的头部完全沉入孔内，避免突出的螺栓头勾挂帆索或其他航行配件，减少航行过程中的安全隐患。侧部伸出的小型凸台结构可用于安装帆索导向滑轮或者缆绳固定件，集成了部分附属配件的安装功能，无需在桅杆或甲板上额外焊接固定座，简化了现场装配的工序。整个构件的壁厚设计经过载荷校核，筒身夹持段的壁厚能够满足抱紧桅杆时的夹紧力要求，不会因锁紧力过大出现筒身变形，法兰耳片的厚度匹配安装螺栓的强度等级，在承受最大侧向倾覆力矩时不会出现耳片弯折或孔位撕裂的问题，所有边角位置都做了圆弧过渡处理，既减少了应力集中点，也能避免安装维护过程中尖锐边角划伤操作人员或刮损帆缆配件。
