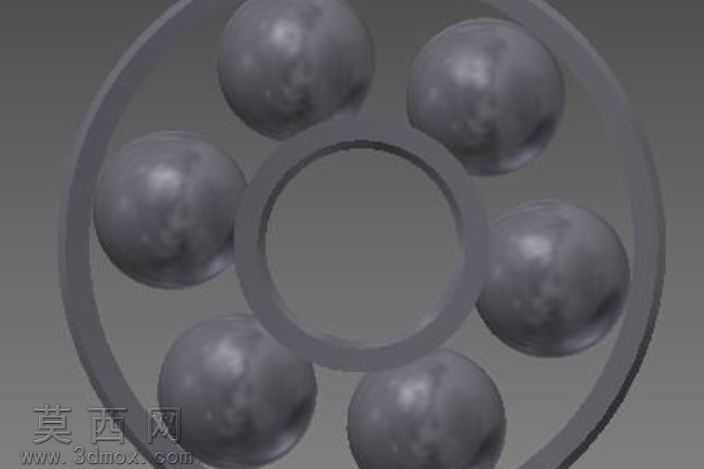

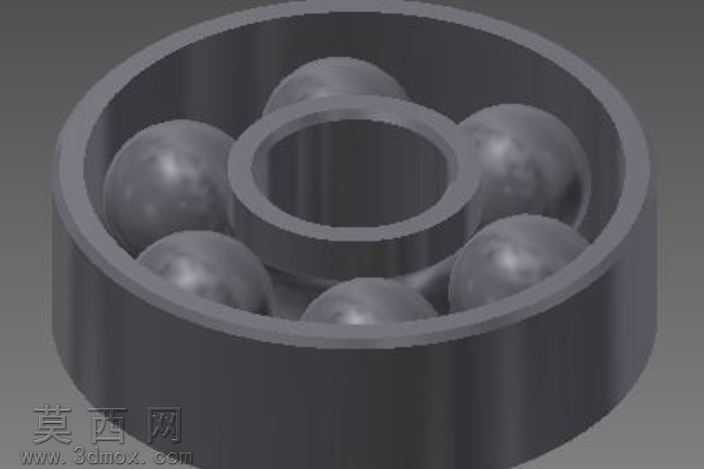

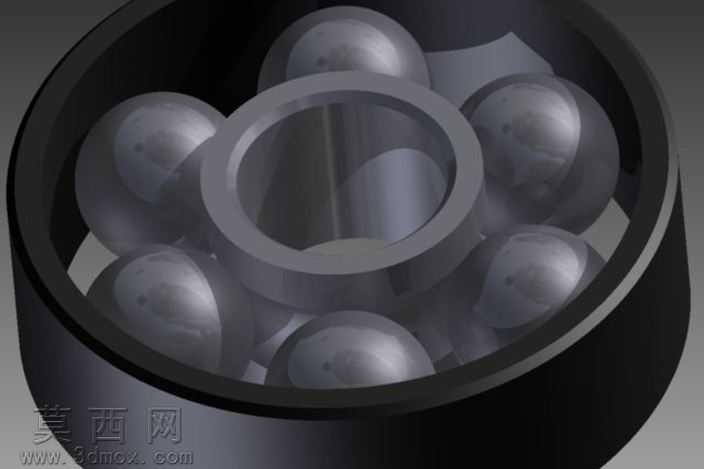

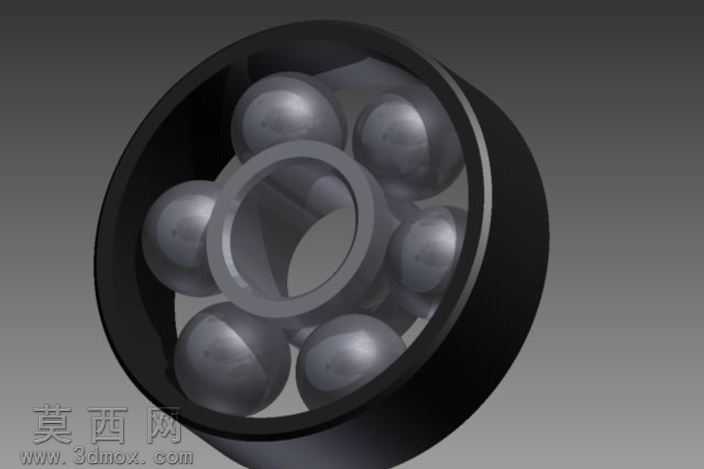

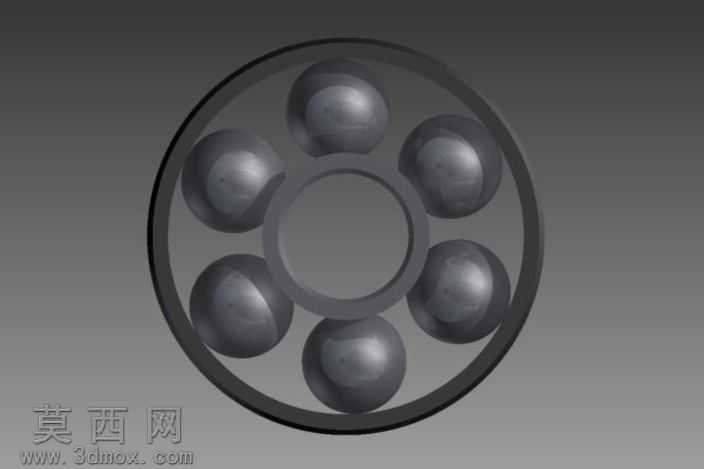

本模型为标准深沟球轴承的三维参数化设计成果,建模阶段采用Autodesk Inventor完成全参数化草图绘制与特征构建,首先通过旋转凸台特征分别生成轴承内圈、外圈的基体结构,精准控制内外圈的滚道曲率半径、倒角尺寸、配合面公差基准,确保滚道与钢球的接触角符合深沟球轴承的通用设计规范。钢球部分采用阵列特征完成等距排布,严格按照滚动体的公称直径、组配数量完成圆周阵列约束,保证每颗钢球的中心均处于轴承节圆直径上,相邻钢球的间隙均匀一致,避免出现滚动体卡滞的结构问题。保持架部分采用兜孔式结构设计,通过拉伸、切除特征构建兜孔型腔,确保兜孔与钢球之间预留合理的活动间隙,既可以对滚动体起到均匀分隔的作用,又不会限制滚动体的自转与公转运动。材质渲染阶段,为内外圈、钢球赋予高铬轴承钢材质,调整金属材质的粗糙度、反射率参数,还原轴承钢淬火后的细腻金属光泽与哑光磨砂质感,为保持架赋予冲压钢板材质,区分不同零部件的材质视觉差异。模型整体采用爆炸视图可拆解的装配约束逻辑,所有零部件均添加完整的配合约束:内圈与钢球添加相切配合,外圈与钢球添加相切配合,保持架与每颗钢球添加同轴心限位配合,可实现内圈相对于外圈的自由转动仿真,直观演示轴承运转过程中滚动体沿滚道滚动、保持架同步带动滚动体均匀分布的运动状态。设计过程中严格参照通用深沟球轴承的尺寸系列标准,对轴承的内径、外径、宽度、倒角尺寸等核心参数进行标准化校验,确保模型的尺寸参数可直接用于机械结构的配套选型参考,模型的所有特征均保留完整的建模历史记录,可通过修改参数快速适配不同公称尺寸的同类型轴承设计需求,整体结构无冗余特征,几何拓扑连续无破面,可直接用于装配干涉检查、运动仿真演示、工程图导出等后续设计环节。
- 全部评论(0)
- 模板大小 8.06 MB
- 售价 10金币
- 浏览次数
- 系统要求 STL,效果图,STEP/IGES,其它,Autodesk Inventor2011,
- 软件分类 通用五金配件
