掌上便携真空吸尘器结构设计方案

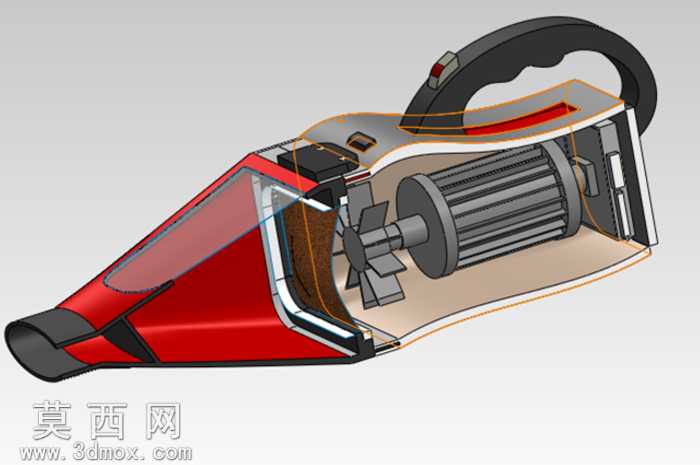

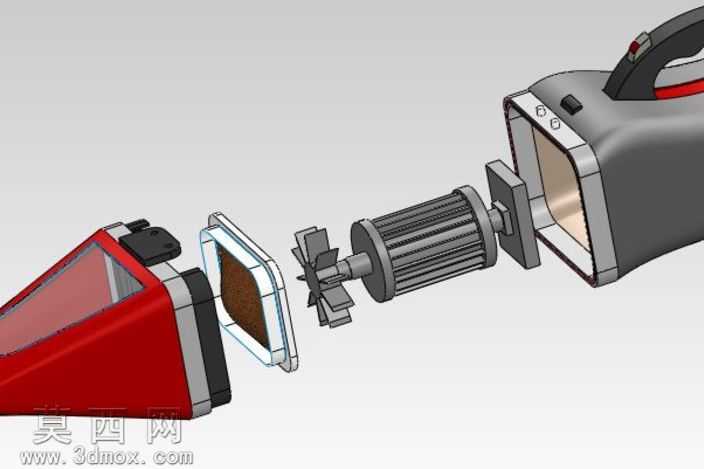

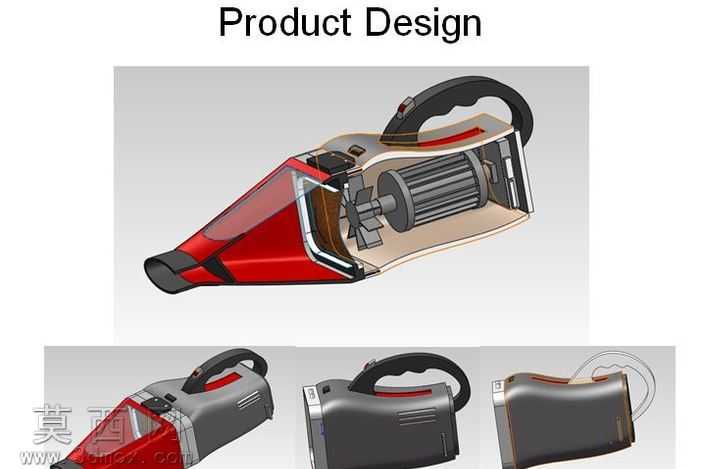

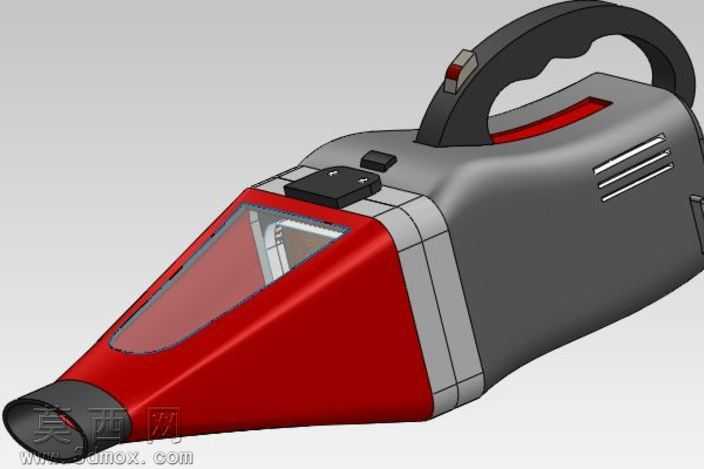

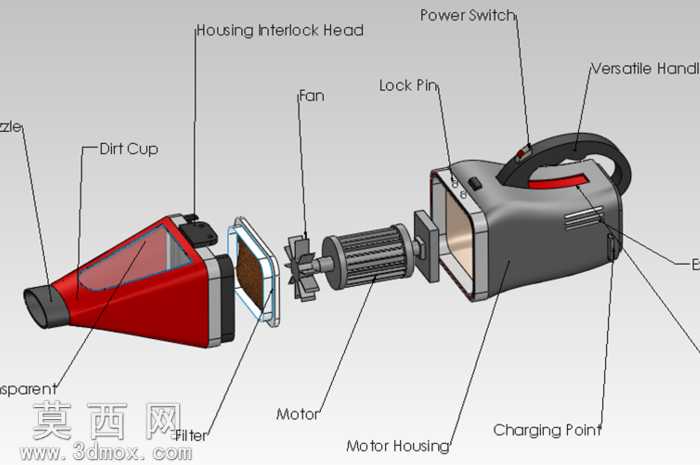

本作品为面向掌上使用场景打造的便携真空吸尘器三维设计方案，建模阶段围绕产品核心功能实现展开全链路结构搭建，首先完成概念筛选与功能模块拆解，将整机划分为握持手柄、动力腔、尘仓、吸入口四大核心功能区域，在三维建模环境中逐一完成各部件的参数化建模，确保各部件装配公差符合小型家电的量产工艺要求。渲染阶段采用半透明剖视展示手法，将外壳部分做半透处理，清晰呈现内部核心结构布局：动力腔内的电机组件与风叶结构做金属质感材质赋予，还原电机硅钢片叠压结构、风叶的曲面弧度细节，尘仓部分采用半透明磨砂材质模拟尘杯的可视效果，外壳主体采用亮面红色塑料材质搭配黑色防滑橡胶手柄材质，还原手持产品的握持触感与外观质感。结构设计上充分考虑掌上使用的人体工学特性，手柄弧度贴合手掌自然握持曲线，开关按键布置在拇指自然触碰区域，整机重心靠近手柄位置，长时间握持不易产生疲劳感；内部风道做平滑曲面过渡设计，减少风阻提升吸尘效率，尘仓与主机的连接结构采用卡扣式快拆设计，方便用户倾倒积尘。设计过程中从初始概念原型到最终三维模型完成多轮迭代，验证各功能模块的布局合理性，确保动力模块、过滤模块、储尘模块在有限的掌上尺寸空间内实现合理排布，同时兼顾产品装配的工艺可行性，各部件的分模线、卡扣位置、加强筋结构都在建模阶段做了同步设计，为后续产品开模量产提供完整的三维结构依据，通过剖视渲染的方式直观呈现产品内部工作逻辑，清晰展示真空负压产生、气流走向、灰尘收纳的完整工作路径。
