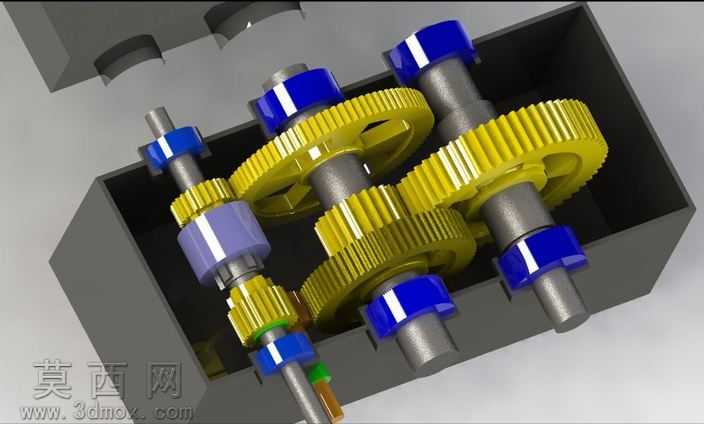

双速齿轮箱三维结构设计作品

本作品为双速齿轮箱的三维设计成果，采用SolidWorks完成全参数化建模与装配验证，整体建模过程遵循逆向工程设计逻辑，以真实齿轮箱的传动功能为核心还原目标，完整复现了双速变速机构的全部结构细节。建模阶段首先完成各传动零件的独立参数构建：针对不同模数、齿数的传动齿轮，采用渐开线齿廓精准绘制，还原轮齿的啮合曲面特征，保证齿轮副的啮合间隙符合实际传动要求；针对三根平行排布的传动轴，精准绘制轴肩、键槽、轴承安装位的结构细节，确保轴类零件与齿轮、轴承、轴套的装配配合精度符合机械设计公差要求；针对不同规格的蓝色轴套、轴承端盖等定位零件，按照装配定位关系完成尺寸匹配，还原零件的轴向定位功能；针对箱体外壳，采用腔体抽壳、安装孔阵列的建模方式，还原箱体的容纳空间、轴承安装孔位、箱盖配合面的结构特征。材质与渲染阶段，为不同零件赋予贴合实际工业产品的材质属性：齿轮零件赋予金黄色金属材质，模拟合金钢渗碳处理后的金属质感，突出轮齿的加工纹理；传动轴、箱体零件赋予深灰金属材质，还原铸铁、调质钢的哑光金属质感；轴套、端盖类零件赋予亮蓝色工程塑料或喷涂金属材质，区分不同功能的零件，提升装配体的视觉辨识度；渲染过程采用柔和的工业产品打光方案，通过多角度光源投射突出零件的轮廓层次与装配关系，清晰展现内部齿轮的啮合排布状态。结构设计上，该齿轮箱完整实现两级减速的核心功能，通过滑移齿轮的位置切换实现两种传动比的输出，可匹配输入转速1000rpm的虚拟电机完成传动模拟，验证不同档位下的动力传递路径，整套机构结构紧凑，齿轮排布合理，可应用于低循环动力传输场景、简易汽车零部件的传动方案参考，所有零件均完成干涉检查，装配关系完全符合实际机械装配逻辑，可直接用于结构验证、教学演示或方案参考。
