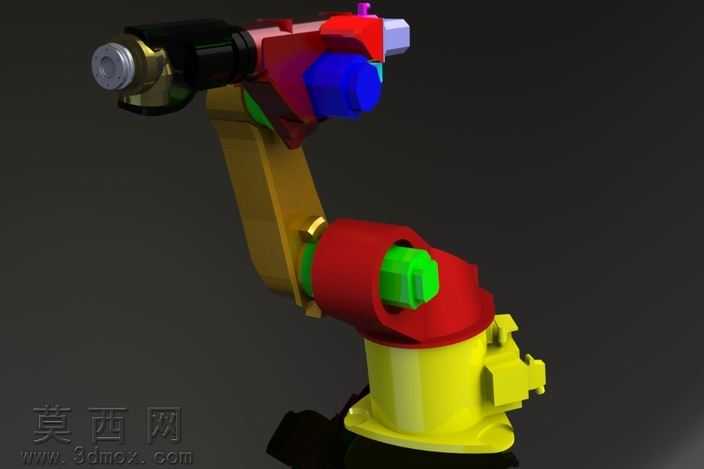

库卡KR30-3六轴工业机械臂三维建模作品

本作品为六轴铰接式工业机械臂的三维建模成果，建模过程严格参照实体工业机械臂的结构比例与运动逻辑搭建，完整还原了串联式工业机器人的典型构型。建模阶段以SolidWorks为核心工具，采用自底向上的装配建模思路，先逐一完成基座、腰转关节、大臂、肘关节、小臂、腕部关节、末端法兰等独立零部件的参数化建模，对每个回转关节的配合间隙、安装定位结构都做了符合机械设计规范的特征还原，比如基座底部的安装固定孔位、各关节处的驱动单元安装位、管线排布的预留槽位都做了精细化的特征刻画，没有省略关键的结构细节。材质与渲染阶段，针对不同部件的实际材质属性做了区分设置：基座与大臂主体采用哑光黄的工程金属漆材质，还原工业设备常用的防护涂层质感；关节防护外壳采用高饱和度的红色工程塑料材质，腕部与末端结构根据功能区分设置了黑色金属、彩色标识件等不同材质，通过调整材质的粗糙度、反光度、金属度参数，让不同部件的质感区分清晰，渲染输出时采用柔和的影棚布光，突出机械臂的结构轮廓与关节衔接关系，整体视觉效果直观清晰。结构设计上完整还原了六轴工业机器人的运动自由度逻辑，从基座的腰转关节到末端腕部的三个回转关节，每个关节的旋转轴方向、运动范围都参照真实KR30系列机械臂的参数做了配合约束设置，装配体可实现符合真实运动逻辑的姿态调整，能够直观展示该型机械臂的工作空间覆盖范围与运动特性。建模过程中重点考量了工业机械臂的刚性结构特征，对承力部件的壁厚、加强筋结构都做了符合工程实际的还原，没有出现违背机械设计常识的结构错误，整体模型装配关系完整，无冗余特征与干涉问题，既可以作为工业机器人结构认知的教学参考素材，也能够为自动化产线的布局仿真、机械臂运动学分析提供基础的三维模型支撑。
