1英寸聚丙烯套接锁紧接头结构设计

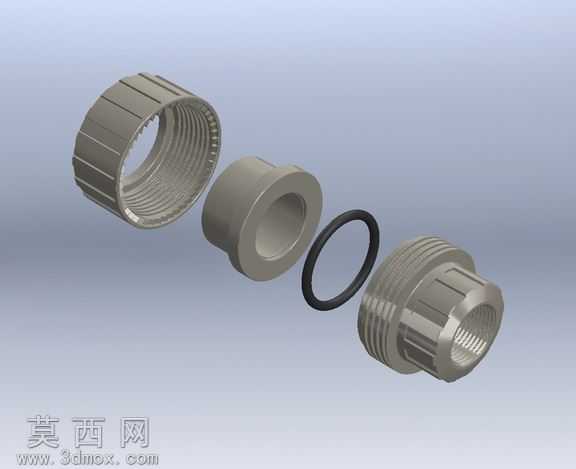

本作品为1英寸规格聚丙烯材质套接式管路锁紧接头，采用三维参数化建模方式完成整体结构设计，建模过程中严格遵循塑料管路接头的尺寸规范与装配逻辑，对各组成零件进行独立建模后完成虚拟装配校验。整套接头由锁紧螺母、衬套、O型密封圈、接头主体四个核心零件构成，建模阶段首先完成接头主体的结构绘制：主体一端设置外螺纹结构用于对接锁紧螺母，外螺纹段外侧设计竖向防滑滚花结构，增大手动旋拧时的摩擦力，主体内部设置内螺纹结构用于对接对应规格的管路接口，主体中部设计限位凸台，用于装配时定位衬套与密封圈的安装位置。锁紧螺母采用一端内螺纹、另一端带内收压边的结构，内螺纹与接头主体外螺纹适配，螺母外侧同样设计等距竖向防滑筋条，无需工具即可手动完成旋紧操作，压边结构可在旋紧过程中压紧衬套，实现管路的固定锁紧。衬套采用台阶式圆柱结构，内孔为光滑通孔用于穿入外接管路，大端外径与接头主体内孔适配，小端外径与锁紧螺母压边内孔适配，装配时衬套被锁紧螺母推动挤压密封圈，同时抱紧穿入的管路外壁。O型密封圈采用标准橡胶密封件截面尺寸建模，材质设定为丁腈橡胶，装配位置位于衬套与接头主体内端面之间，在锁紧螺母的压紧力作用下产生弹性形变，同时填充接头内壁、衬套端面、管路外壁之间的间隙，实现静密封效果。渲染阶段采用塑料材质与橡胶材质区分不同零件：聚丙烯材质零件设置半哑光浅灰色塑料质感，添加细微的塑料表面颗粒纹理，还原注塑零件的真实表面效果；O型密封圈设置哑光黑色橡胶质感，添加轻微的表面漫反射效果，还原橡胶件的视觉特征。整体装配结构经过干涉检查，各零件运动行程无干涉，螺纹配合间隙符合塑料件装配公差要求，锁紧行程可满足常规壁厚塑料管路的压紧固定需求，密封结构可承受常规低压管路的工作压力，整体结构无需额外粘接或焊接，仅通过手动旋紧即可完成管路连接，拆装便捷可重复使用，适用于民用给排水、低压化工流体输送、水族管路连接等场景的快速装配需求。建模过程中对各零件的拔模角度进行了合理设置，所有注塑成型零件均保留1.5度的拔模斜度，符合注塑模具的生产工艺要求，避免生产过程中出现脱模困难的问题，同时对零件棱边做了0.2mm的圆角过渡处理，去除尖锐棱角，既提升使用安全性，也优化了注塑生产时的熔体流动效果。
