汽车涡轮增压配套放气阀结构三维设计

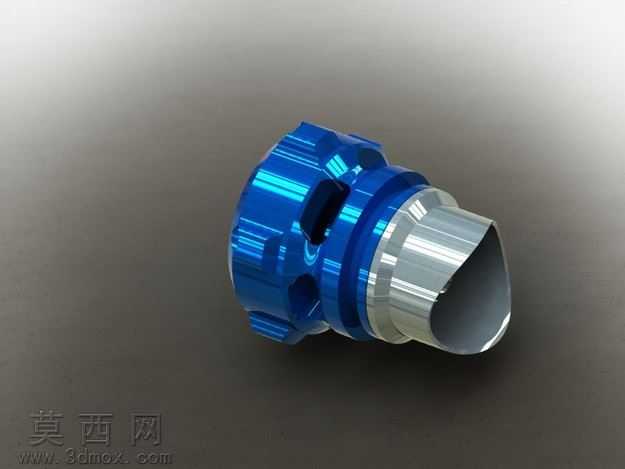

本作品为汽车涡轮增压系统配套的放气阀组件三维模型，建模阶段采用SolidWorks完成全参数化结构搭建，首先对阀类构件的功能需求进行拆解，将整体拆分为主体连接段、阀座配合段、接口卡接结构三个核心模块，逐段绘制草绘截面后通过旋转、拉伸、切除等基础特征命令完成主体轮廓构建，针对外表面的防滑卡槽、定位孔、密封配合槽等细节结构，采用阵列、异形孔向导、倒角圆角命令逐一还原，确保每一处结构尺寸都符合实际阀类零件的装配公差要求，所有特征均保留完整参数关联，可根据实际装配需求快速调整接口直径、卡槽间距、壁厚等核心参数。材质与渲染阶段，针对构件不同部位的材质特性做了区分设置，主体蓝色段采用阳极氧化铝合金材质，调整材质球的金属度、粗糙度参数，还原硬质氧化层细腻的哑光金属质感，同时添加细微的表面颗粒纹理模拟真实机加工后的表面状态；端部金属配合段采用抛光不锈钢材质，调高反射率与高光强度，还原金属切削面的亮面金属质感，同时在边缘处添加细微的磨损痕迹提升真实感；场景搭建采用深灰色哑光背景板，添加三点布光系统，主光源从侧上方打亮构件主体轮廓，辅光源补全暗部细节避免死黑，背光源勾勒金属边缘的高光轮廓，最终渲染出的效果图清晰展现构件的结构层次与材质差异，能够直观呈现零件的外观形态与装配特征。设计思路上，该放气阀作为涡轮增压系统的核心压力控制部件，结构设计充分考虑了装配兼容性与功能可靠性，端部的斜切开口设计适配涡轮增压管路的特定安装角度，外表面的多道环形卡槽用于安装密封胶圈与卡箍，确保高压工况下的连接密封性，侧面的异形通孔用于阀杆的穿设与动作限位，主体的多段式阶梯结构既实现了不同管径管路的过渡连接，也通过壁厚的梯度变化提升了构件整体的结构强度，避免高压气流冲击下出现结构变形，整体模型无碎面、无破孔、无重叠特征，所有配合面均预留了合理的装配间隙，既可以用于产品设计阶段的结构验证，也可作为教学案例展示阀类零件的建模思路与结构设计逻辑，帮助学习者掌握机械零件从功能拆解到三维建模再到渲染输出的完整流程。
