四缸发动机进气歧管结构设计模型

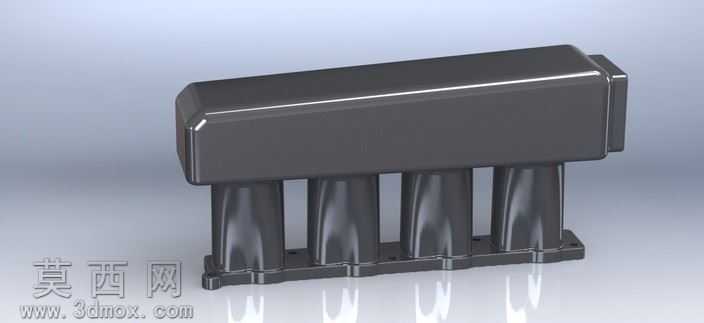

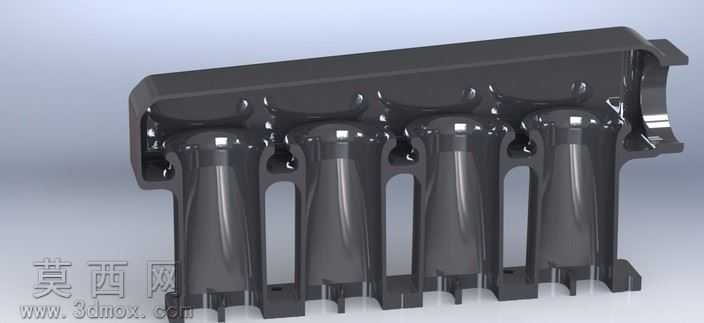

本模型为四缸发动机配套的进气歧管三维设计成果，建模阶段依托参数化建模逻辑完成整体结构搭建，首先根据四缸引擎的进气排布需求，确定稳压腔的容积参数与四个进气支路的中心距，保证各支路长度、截面曲率保持一致，避免各缸进气量出现偏差。建模过程中先绘制底部安装法兰的二维草图，精准定位四个进气道的安装孔位与密封面轮廓，通过拉伸特征生成法兰基座，再依次构建四个竖向进气支管的曲面结构，对支管与稳压腔的衔接位置做圆角过渡处理，减少进气过程中的气流阻力，避免出现紊流影响充气效率。上部稳压腔采用整体式腔体设计，腔体侧壁做等厚处理，保证结构强度的同时控制整体重量，腔体端部预留进气接入端口的安装结构，可与节气门体实现精准对接。材质渲染阶段采用硬质工程塑料的材质参数，还原量产进气歧管常用的玻纤增强尼龙材质质感，表面设置哑光磨砂的材质效果，边缘做高光反射处理，清晰呈现模型的轮廓边界与结构细节，渲染时采用柔和的侧上方打光，突出各支管的曲面弧度与腔体的立体结构，同时在模型底部添加反射地面，增强整体展示的真实感。结构设计上充分考虑进气谐振效应，通过调整稳压腔容积与支管长度的匹配关系，优化发动机常用转速区间的进气效率，兼顾低转速扭矩输出与高转速功率提升的需求，安装法兰位置预留的螺栓孔位符合常规四缸发动机的缸盖安装标准，密封面设计为平面结构可适配常规密封垫片，保证装配后的气密性。整体模型的结构细节完整，各部分衔接过渡自然，无多余的几何特征，既还原了进气歧管的真实功能结构，也通过合理的曲面优化保证了进气路径的顺畅性，可用于发动机进气系统的结构展示、原理教学以及相关改装方案的参考验证。
