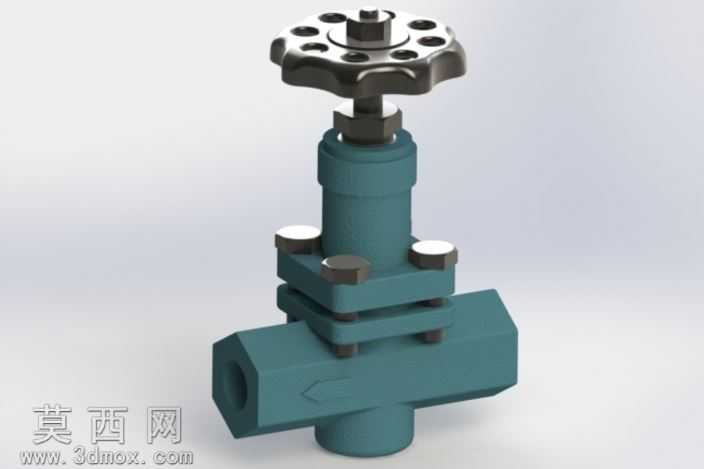

1/2英寸帕克制冷截止阀三维结构设计

本模型为1/2英寸规格帕克品牌制冷截止阀的三维参数化建模成果，建模过程严格遵循工业制冷阀件的实际生产尺寸标准，完整还原了该类阀门的全部结构细节。建模阶段首先梳理阀门的整体组成逻辑，将模型拆分为手轮操作组件、阀杆传动组件、阀体密封组件、管路连接组件四大模块，通过自底向上的装配建模方式完成整体搭建，各零件间的装配约束完全匹配实际装配关系，可实现手轮转动带动阀杆升降的运动仿真效果。手轮部分采用多孔式梅花造型设计，建模时通过圆周阵列特征完成手轮外缘的握持凹槽与顶部安装孔的构建，边缘做圆角过渡处理还原金属铸件的工艺特征，表面赋予哑光金属材质模拟铸铁手轮的磨砂质感。阀杆部分采用阶梯轴结构设计，精准还原了阀杆与填料压盖、阀瓣的连接配合结构，阀杆表面赋予光亮金属材质，还原调质处理金属杆件的光洁表面特征。阀体部分为三通式锻压造型，建模时通过拉伸、切除、放样等特征构建出阀体的流道腔体、连接法兰、填料函结构，阀体表面赋予青灰色喷塑材质，还原工业制冷阀门的外表面处理效果，阀体上的流向标识通过包覆特征实现，完全复刻实物的标识细节。中法兰连接部分还原了螺栓、螺母的紧固结构，四个紧固螺栓采用对称分布设计，螺栓、螺母的螺纹细节通过装饰螺纹线特征实现，既保证了视觉还原度，也控制了模型的整体文件大小。填料压盖部分还原了压紧填料的密封结构，各密封面的配合间隙按照实际公差要求设置，可直观展示阀门的密封原理。模型还预留了SolidWorks Routing模块的管路连接点，可直接接入制冷系统管路装配场景，适配不同的管路系统仿真需求。渲染阶段采用工业产品展示级的光照设置，通过三点布光方式突出阀门各部分的结构层次，金属材质的反射、粗糙度参数经过反复调试，还原不同金属部件的真实质感，背景采用浅灰色渐变背景，突出阀门主体的结构特征，整体渲染效果可直接用于产品样本、技术文档的配图使用。该模型完整覆盖了角型、直通型、承插焊接、内螺纹连接等二十种同系列不同配置阀门的结构特征，可通过参数调整快速衍生出不同规格的同系列阀件模型，为制冷系统的管路设计、阀件选型、装配仿真提供精准的三维数字模型支撑。
