iPower无刷云台电机结构三维设计

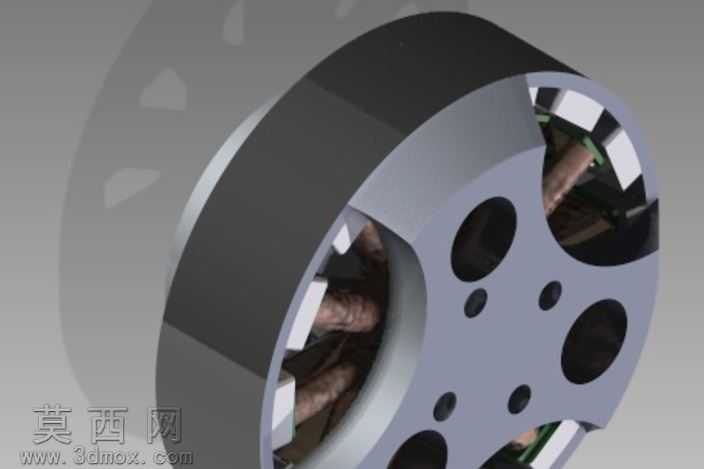

本作品为iPower无刷云台电机的三维结构设计，建模过程依托主流三维CAD软件完成，整体采用自顶向下的设计思路，先搭建电机整体尺寸框架，再逐步拆分细化各个零部件，确保各部件装配公差控制在合理范围内，满足云台电机高精度运转的使用需求。模型完整还原了无刷云台电机的内外结构，外侧为电机的外转子壳体部分，采用金属质感材质渲染，还原了铝合金机加工零件的哑光金属质感，壳体上均匀分布的多组大小不一的安装孔位，既满足转子轻量化的设计需求，也预留了与云台负载端的安装连接位置，孔位的位置度、孔径尺寸均按照实际产品参数进行1:1建模还原。模型中部清晰呈现了定子与绕组的结构，定子铁芯采用叠片结构的视觉表现，绕组部分还原了漆包线绕制后的排布形态，能够直观展现无刷电机的电磁部件布局，定子与转子之间的气隙尺寸严格按照无刷电机的设计规范设置，保证模型结构的合理性。端盖部分的结构也做了精细化建模，端盖与转子壳体的配合台阶、轴承安装位都有完整呈现，能够清晰展示电机的装配关系。渲染阶段采用了工作室级别的光照设置，通过主光源、补光与环境光的搭配，突出金属零件的轮廓层次与材质质感，不同部件采用差异化的材质区分：转子外壳采用深灰色阳极氧化铝合金材质，定子铁芯采用硅钢片的浅灰金属质感，绕组采用铜质材质表现，让整个模型的结构辨识度大幅提升。整个建模过程注重结构的准确性与实用性，既可以作为无刷电机结构学习的参考案例，也能够用于云台产品的前期结构适配验证，帮助设计人员快速理解外转子无刷云台电机的构造逻辑，为相关产品的二次开发、结构优化提供直观的三维参考依据，模型的装配关系完整，无干涉错位问题，各个零部件均可单独拆分查看，满足结构展示、教学演示等多场景的使用需求。
