摩托车配套发电机与调节器三维结构模型

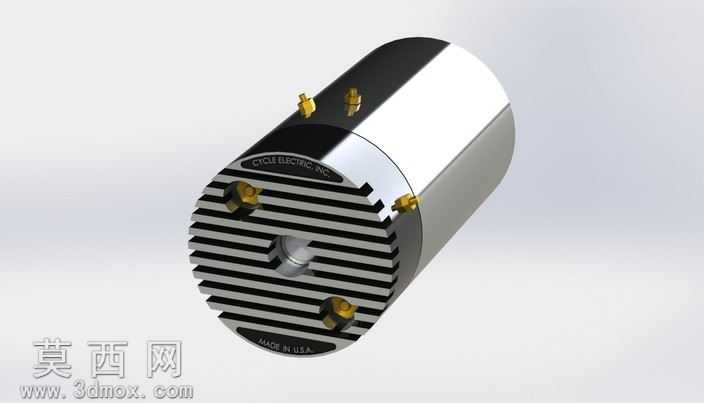

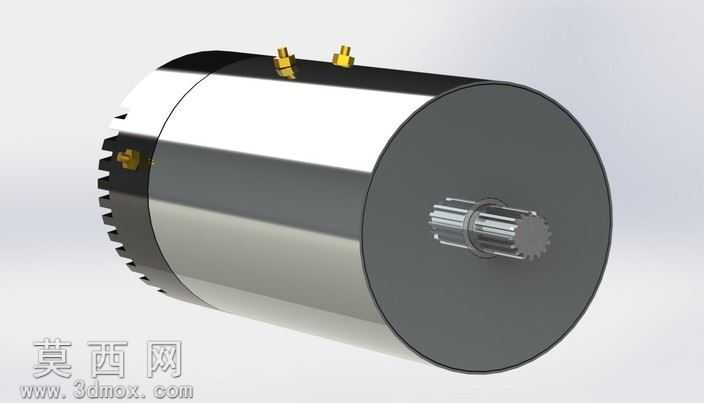

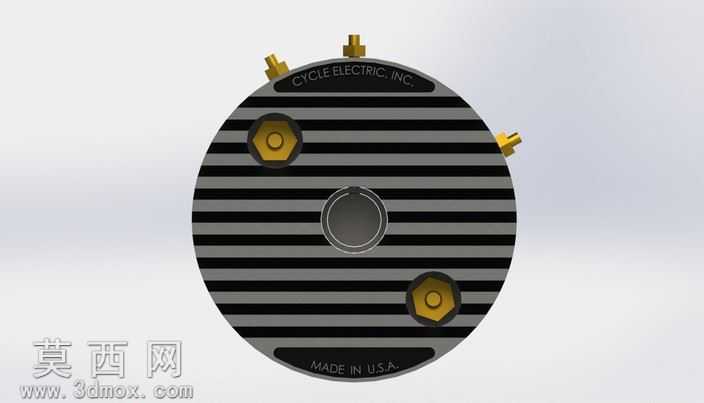

本模型为摩托车配套使用的发电机与调节器一体化结构，采用SolidWorks完成全参数化三维建模，建模过程严格遵循机械设计规范，对产品的每一处结构细节都做了精准还原。首先从主体圆柱形壳体的基准特征搭建开始，通过拉伸、旋转等基础特征命令构建壳体的基本轮廓，壳体外侧的散热鳍片采用圆周阵列命令完成，保证每一片鳍片的间距、厚度完全一致，还原了产品的散热结构设计，鳍片边缘做了微小的倒角处理，既符合实际加工工艺要求，也避免了模型出现尖锐棱角的失真问题。端面上的接线端子采用单独的零件建模后装配到位，每个端子的六角结构、接线柱尺寸都按照实物比例还原，端子与壳体的安装位置做了精准的同轴度配合约束，还原实际产品的装配关系。模型的材质渲染阶段，主体壳体部分赋予抛光金属材质，模拟铝合金壳体经机加工后的金属光泽，散热鳍片部分做了细微的材质粗糙度调整，还原鳍片表面的哑光金属质感，接线端子赋予黄铜材质，还原铜质接线件的色泽与质感，端面上的标识文字采用贴图方式贴合，还原产品表面的铭牌标识效果。结构设计上，该模型还原了70、80年代经典循环发电机与调节器组合的典型结构，将发电单元与电压调节单元整合在同一圆柱壳体内，前端的散热结构直接对应内部发热元件的散热需求，周向分布的接线端子分别对应点火、稳压、输出等不同的电路连接功能，整体结构紧凑，适配摩托车的狭小安装空间。建模过程中对内部的装配间隙也做了合理还原，各零件之间的配合关系符合机械装配的公差要求，既保证模型外观的还原度，也能清晰展现产品的结构组成逻辑，可用于摩托车电气系统的结构展示、原理教学，也可作为相关产品改型设计的参考基础模型，模型的所有特征都保留了完整的建模参数，可根据设计需求直接修改尺寸参数调整产品规格。
