Nema17法兰步进电机三维结构设计

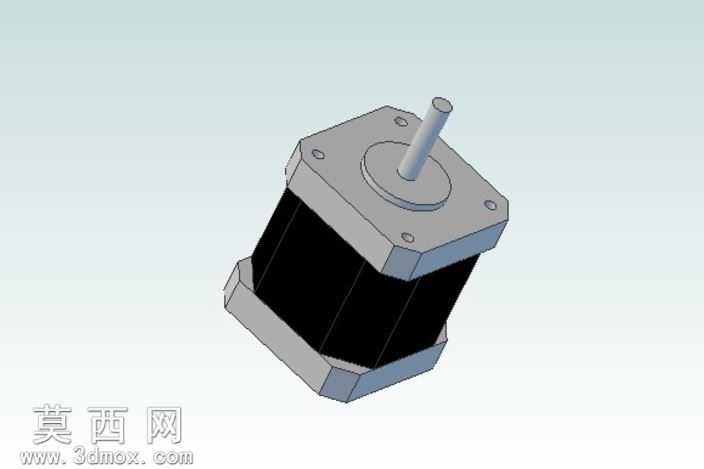

本模型为Nema17规格法兰步进电机的三维参数化建模成果，建模过程严格遵循步进电机的通用工业尺寸规范，从核心结构拆分入手完成全部件建模。首先搭建电机的主体框架：前后端法兰端盖采用方形切角结构设计，建模时精准定位四个安装孔的孔位坐标与孔径参数，端盖表面做倒角处理还原真实机加工的边角质感，前端盖中心预留输出轴的装配通孔，孔位与输出轴的配合公差按照行业通用间隙配合标准设定。输出轴采用圆柱阶梯轴结构，轴身做同轴度约束，轴端做微小倒角处理，还原真实电机轴的装配导入设计。电机机身主体的定子外壳部分，采用黑色哑光质感的材质设定，建模时还原层叠式定子的包裹结构，外壳与前后端盖的装配位置做贴合约束，保证各部件装配无错位、无干涉。建模过程中对电机的内部结构做了合理简化，保留外部装配所需的全部安装特征：包括端盖安装孔的沉头结构、法兰安装面的平面度特征、输出轴的伸出长度参数，完全满足自动化设备选型、装配仿真的使用需求。材质渲染环节，端盖部分采用银灰色金属材质，添加轻微的磨砂质感还原铝合金机加工的表面效果，输出轴采用亮面金属材质模拟不锈钢轴的光洁质感，机身外壳采用哑光黑色工程塑料质感，区分不同部件的材质差异，渲染时添加柔和的环境光，突出各部件的结构轮廓与装配关系。设计思路上优先保证模型的装配实用性，所有外部安装尺寸均符合Nema17法兰步进电机的行业标准，可直接导入自动化装配场景完成安装匹配，模型结构层级清晰，各部件可单独拆分编辑，方便后续根据实际需求做参数调整，也可作为机电一体化教学、传动结构演示的三维素材使用，完整还原了该规格步进电机的外部形态与核心装配特征。
