MBw201系列油冷却器散热结构设计

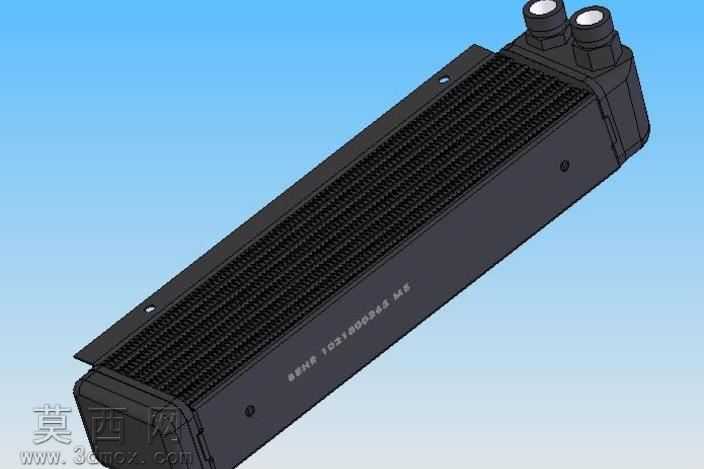

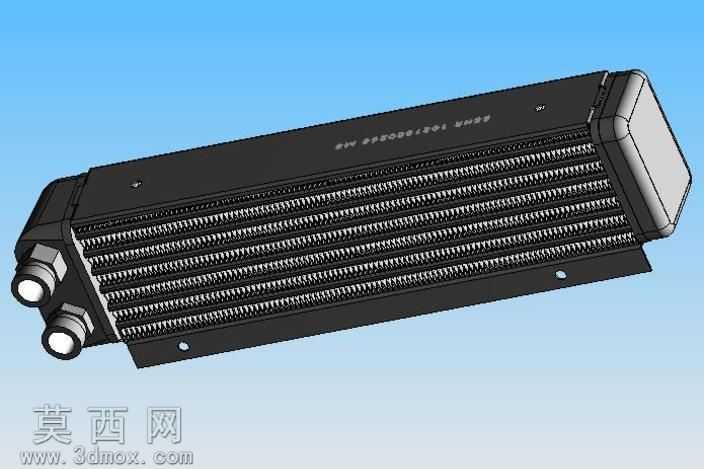

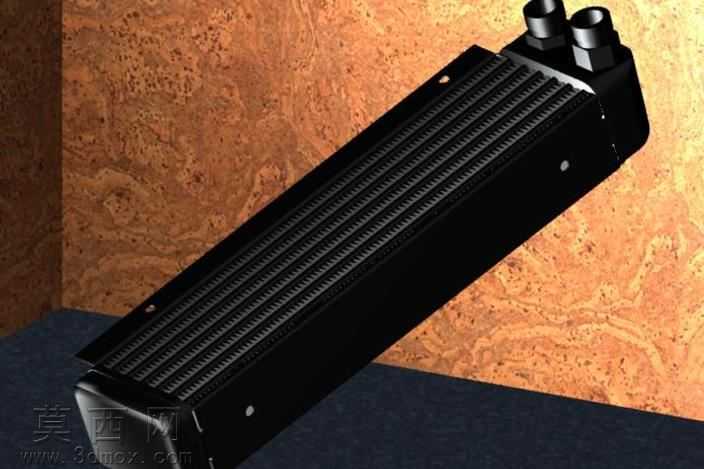

本作品为油冷却器三维建模设计，采用通用三维建模软件完成全参数化构建，建模过程严格遵循工业换热设备的实际生产尺寸规范，完整还原油冷却器的真实结构比例。模型主体采用长方体布局，核心散热区域为多层平行排列的散热翅片与流道复合结构，建模时对每一层散热鳍片的排布间距、齿形角度都做了精准还原，既保证散热面积的最大化呈现，也清晰展现内部油流通道的排布逻辑。两端端盖部分采用一体化实体建模，精准还原端盖与散热芯体的密封贴合结构，侧面预留的两个油路接口做了细节刻画，接口处的连接螺纹、密封端面都按照工业标准做了结构呈现，接口的位置、管径尺寸与芯体流道完全对应，符合油路进出的流体走向设计。外壳部分采用薄壳实体建模，表面预留的安装固定孔位位置精准，孔位的沉头结构、安装面的平面度都做了细节处理，满足实际安装的结构需求。材质渲染阶段，散热芯体部分采用哑光黑色金属材质，模拟铝合金阳极氧化后的表面质感，翅片部分做了细微的金属反光处理，还原金属散热片的真实材质特性；端盖部分采用深灰色工程塑料与金属结合的材质表现，接口部分做了亮面金属质感处理，区分不同部件的材质差异；背景采用渐变天蓝色渲染，突出模型主体的结构轮廓，渲染时采用柔和的侧光照明，清晰展现散热翅片的层叠结构与表面细节，避免阴影过深遮挡结构特征。设计思路上，该油冷却器针对液压系统、润滑系统的油液散热需求设计，整体结构紧凑，在有限的体积内最大化拓展散热接触面积，侧置双接口的布局适配多数设备的油路排布，预留的安装孔位支持多种安装固定方式，模型结构完整无破面，可直接用于换热设备的结构展示、装配模拟以及工程参考，所有部件的装配关系清晰，可实现虚拟拆装演示，直观展现油冷却器的组装逻辑与工作原理，流道部分的结构设计符合流体换热的走向要求，能够直观呈现油液在芯体内部的流动换热路径。
