4600千瓦板式换热设备结构三维设计

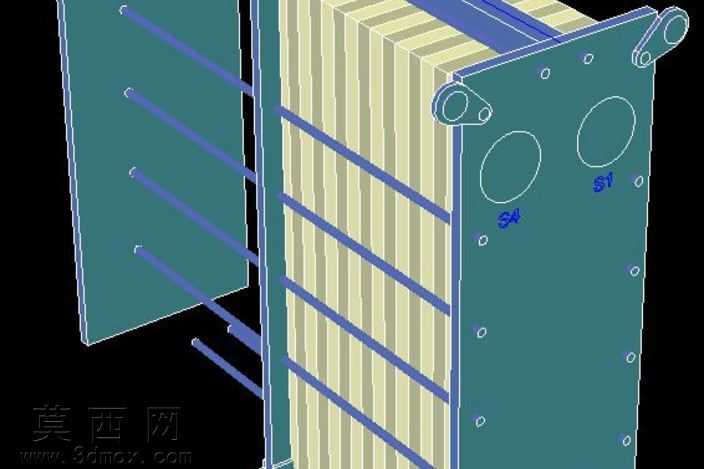

本作品为4600千瓦规格板式换热器的三维结构设计模型，建模过程中严格遵循板式换热器的实际工程结构逻辑，首先完成核心换热板片组的参数化建模，每一片换热板片的波纹结构、定位孔位、密封槽位都按照换热效率需求做了精准还原，板片堆叠的间距、对齐基准完全匹配工业产品的装配公差要求。模型对两侧的压紧端板做了细致的结构刻画，端板上的介质进出口法兰开孔、吊耳结构、螺栓穿装孔位都按照承压标准做了对应设计，拉紧螺栓组件完整还原了长杆螺栓、配套螺母的装配关系，可直观展示板片组被压紧固定的装配状态。建模过程中对不同结构部件做了明确的材质区分，换热板片赋予金属冲压板材的哑光金属质感，压紧端板采用厚重碳钢板的材质表现，密封胶条位置预留了对应的结构槽位，拉紧螺栓做了镀锌金属件的材质渲染，整体渲染效果清晰区分各个功能部件，方便快速识别设备结构组成。设计思路上围绕4600千瓦的换热功率需求，合理排布板片数量与流道结构，模型采用爆炸视图的展示形式，将一侧活动端板与核心板片组做分离展示，能够清晰看到内部板片堆叠的层状结构、介质流道的分布逻辑，可直观理解冷热介质在板片间的流动换热路径。整个模型的结构比例完全参照工业级板式换热器的实际尺寸比例搭建，各个连接部位的配合关系符合机械装配规范，既可以作为换热设备结构认知的教学演示模型，也可为同功率规格换热设备的结构优化、方案设计提供直观的三维参考，帮助设计人员快速梳理板式换热器的装配逻辑与结构组成，减少前期方案沟通的理解成本。
