工业卧式冷却系统成套设备三维设计

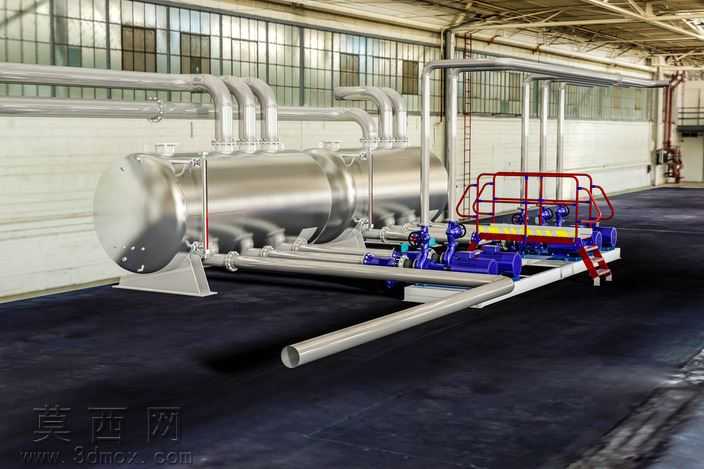

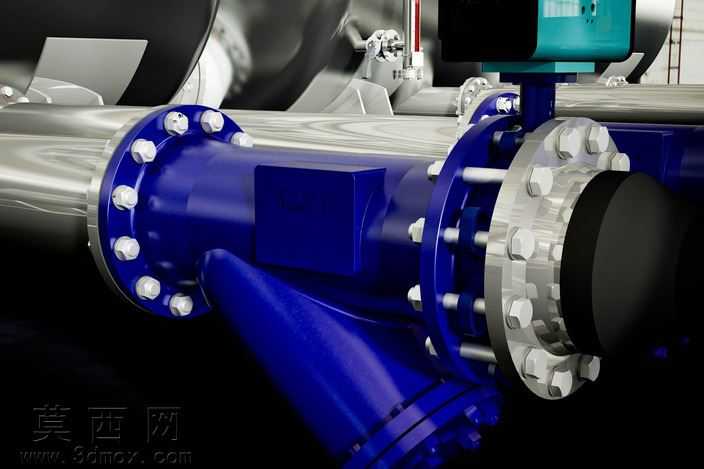

本作品为工业撬装式冷却系统成套装置三维建模成果，建模阶段严格遵循工业管路设计规范与压力容器设计标准，首先完成核心卧式承压罐体的参数化建模，精准还原罐体两端椭圆形封头、鞍式支座、管口方位的真实结构，对罐体壁厚、接管伸出长度、法兰连接尺寸均按照通用工业冷却设备的常规参数进行1:1比例还原，保证模型结构尺寸符合实际生产制造的精度要求。管路系统建模过程中，严格遵循管路排布的工艺合理性，完成不同管径的工艺管道走向设计，还原管道的弯头、三通、法兰连接节点的细节结构，同时对管道支吊架的布置位置进行合理规划，避免管路出现应力集中的设计缺陷。动力输送单元部分，完成两台离心式输送泵的精细化建模，还原泵体的蜗壳结构、进出口法兰、泵座安装结构，同时配套完成泵组进出口阀门、压力表接口等附属部件的建模，保证泵组与管路系统的连接逻辑完全符合冷却系统的工艺流程。操作平台部分采用钢结构框架设计，还原平台的防滑踏步、安全护栏、斜梯的结构细节，护栏高度、踏步间距均符合工业操作平台的安全设计规范，同时对平台上的阀门操作工位进行合理布局，满足日常操作与设备检修的空间需求。材质与渲染阶段，针对不同部件匹配对应的工业材质：卧式罐体采用拉丝不锈钢材质，调整金属粗糙度与反射参数还原真实工业金属质感；工艺管道同样采用不锈钢材质，根据管道内介质流向的不同，对管道表面做细微的质感区分；离心泵组采用工业蓝色涂装材质，还原工业机泵的漆面质感；操作平台护栏采用红色安全警示涂装，平台踏步采用防滑花纹钢板材质，地面采用工业厂房环氧地坪材质，场景背景还原工业厂房的钢结构采光窗、厂房桁架结构，通过光影参数调整模拟厂房内的自然采光效果，让整套模型的渲染效果贴近真实工业现场的视觉感受。整套模型的结构逻辑完整，各部件的装配关系清晰，既还原了冷却系统的工艺流程布局，也兼顾了工业设备的细节表现，可用于冷却系统方案展示、工业场景搭建、管路设计教学等相关场景。
