互锁式金属连环组合结构设计

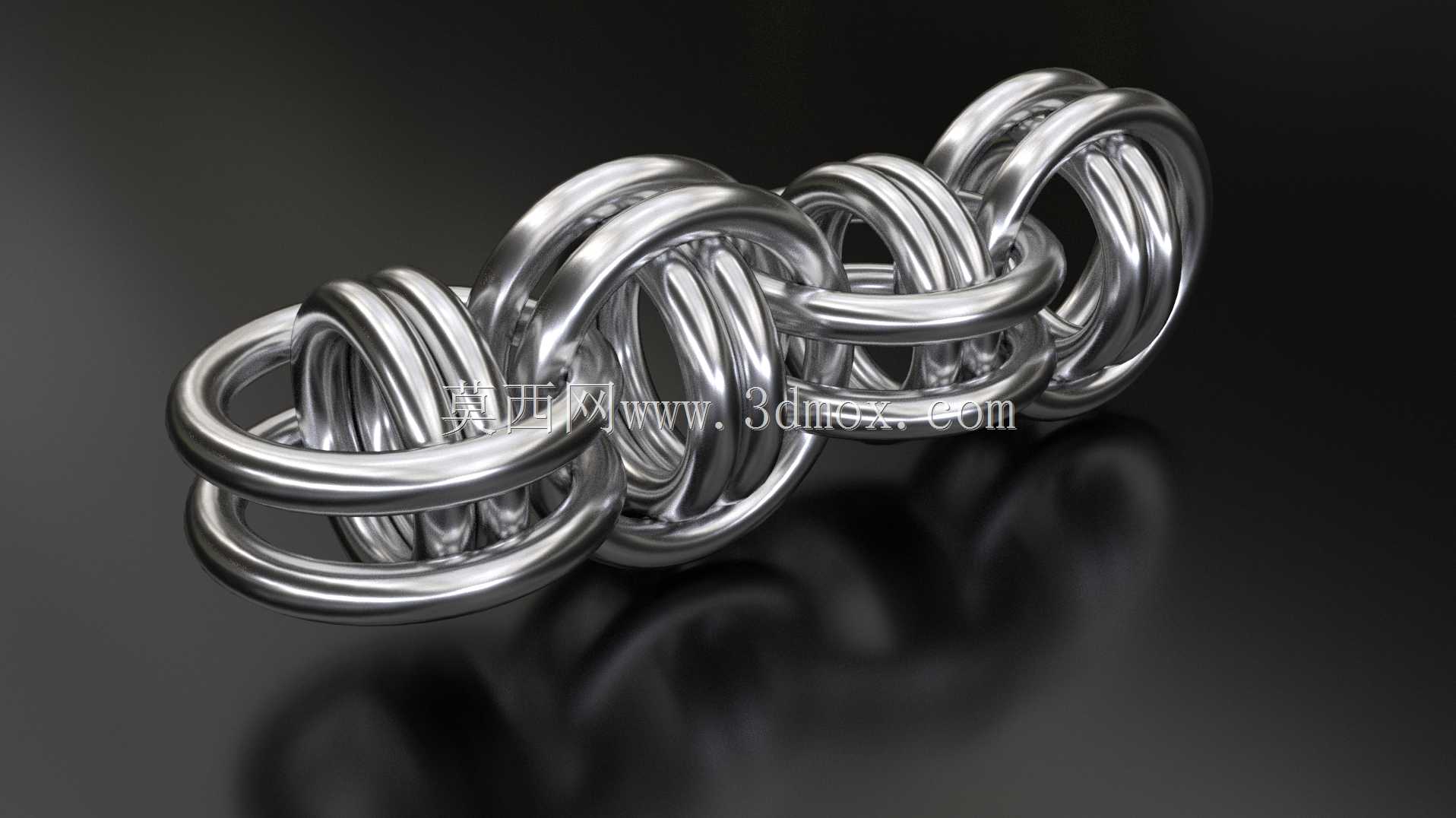

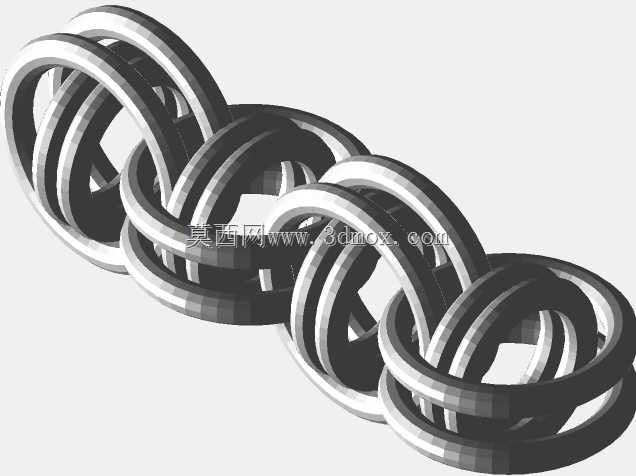

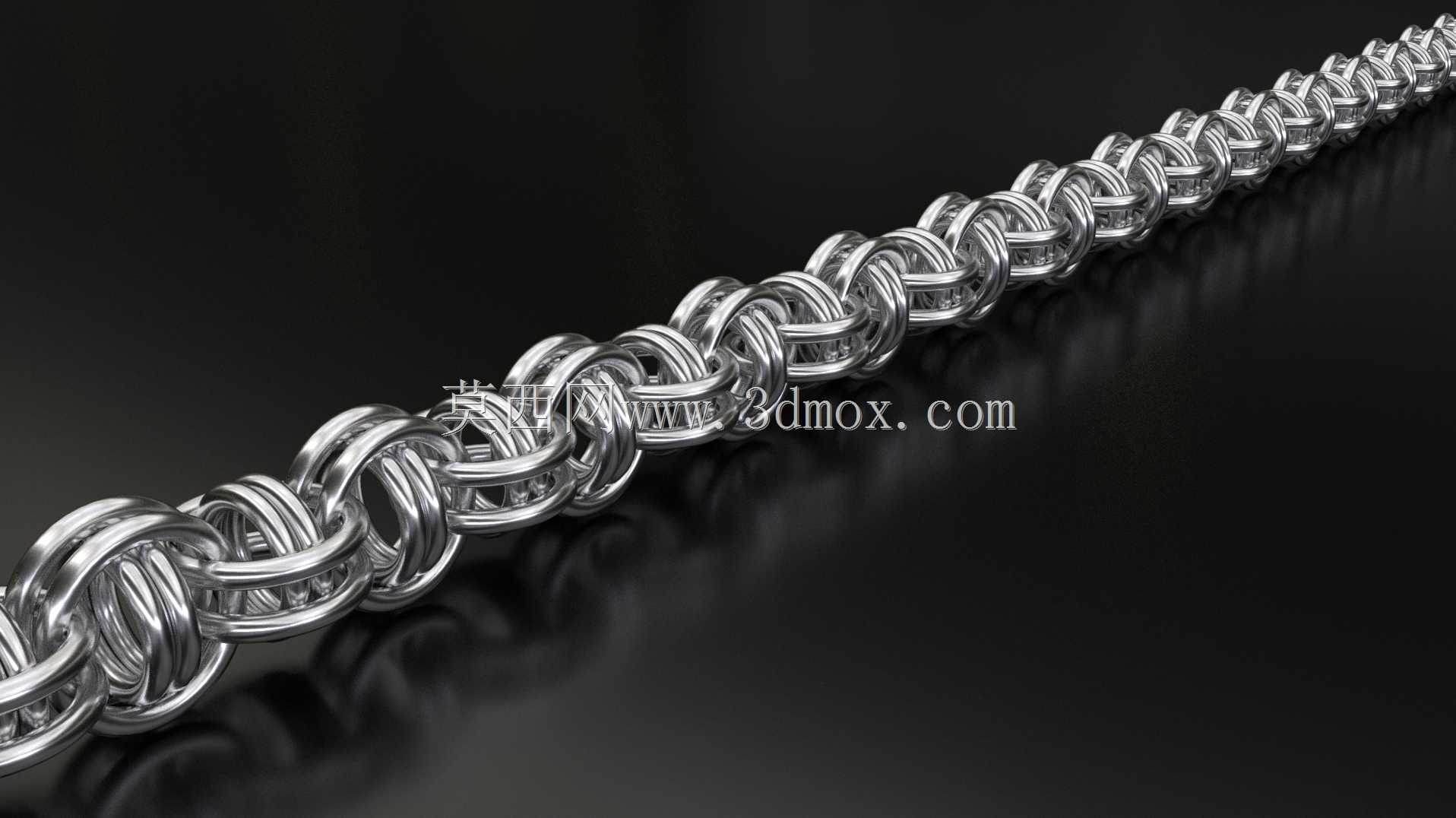

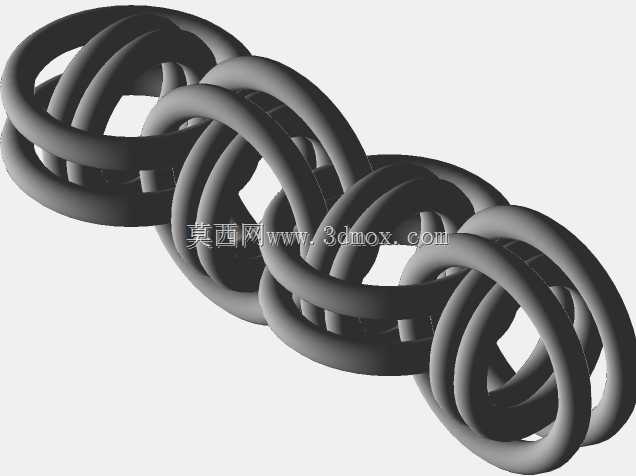

这类互锁连环结构在日常工程场景里的应用远比多数人想象的宽泛，很多人第一反应会把它归为装饰类构件，但实际在柔性传动限位、工装吊点缓冲连接、特殊工况下的软连接限位场景里，这类无销轴自连环结构的可靠性反而比传统带铰接间隙的链节更稳定。做这套结构的建模时，最先要敲定的是单环的截面直径与环体内径的比例，要是环体截面过粗，相邻环体的转动角度就会被限制，没法实现多方向的自由弯折；要是截面过细，整体受拉时的应力集中点会出现在环体互锁的接触位置，长期受交变载荷很容易出现疲劳断裂。建模过程里没必要死卡传统链条的铰接间隙逻辑，因为这类连环没有独立的销轴结构，相邻环体的接触面是连续的圆弧面，所以在做环体弯曲成型的曲率时，要特意给相邻环的转动预留0.2到0.3毫米的活动余量，这个余量不能太大，不然环体之间晃动量过大会导致整体传动时出现迟滞，也不能太小，不然装配时环体根本没法穿入互锁，甚至做表面抛光处理后会出现卡滞。从安装边界来看，单组连环的总长度可以根据实际使用需求增减环体数量，端部的连接环可以直接适配标准吊环螺栓的连接尺寸，不需要额外加工转接接头，这点在临时工装的搭建场景里优势很明显——比如车间里做设备移位时的软牵拉、管线排布时的承重吊挂，都可以直接截取对应长度的连环使用，不用提前准备不同规格的接长接头。很多新手建模时容易犯的错是把每个环体做成完全等直径的正圆环，实际生产里这类连环的环体对接位置会有极细微的直径收窄，用来抵消焊接或者一体成型时的形变余量，要是完全按理想正圆环建模，做实物样件时互锁位置会出现过盈，根本没法实现灵活转动。另外在受力特性上，这类连环的受拉载荷是均匀分散在每个环体的两个接触弧面上，不像传统销轴链的载荷全部集中在销轴与链板的接触位置，所以在同等截面直径下，它的抗冲击载荷能力要比普通套筒链高百分之十五左右，很适合用在有瞬时冲击牵拉的场景里，比如小型吊装设备的防坠限位、户外设施的防风牵拉连接，都能看到这类结构的实际应用。做结构校验的时候要特意注意环体互锁位置的接触应力，不要只校核单环的拉伸强度，因为两个环体接触的位置是线接触，要是表面硬度不够，长期受压会出现接触凹痕，慢慢就会导致环体转动卡滞，所以实际加工时这类连环的表面硬度通常要处理到HRC40以上，才能保证长期使用的灵活性。
