互锁式金属链环可堆叠组合结构

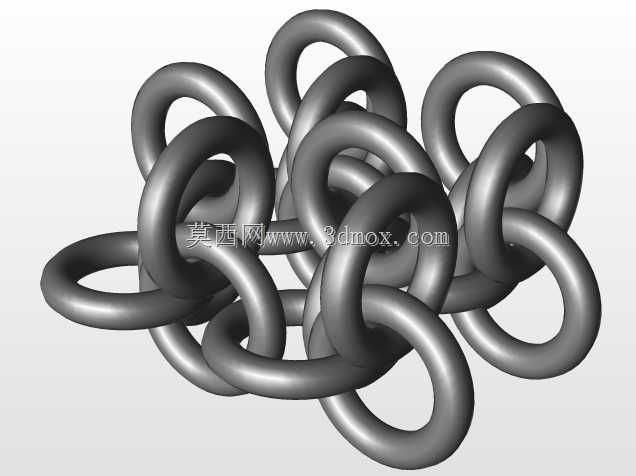

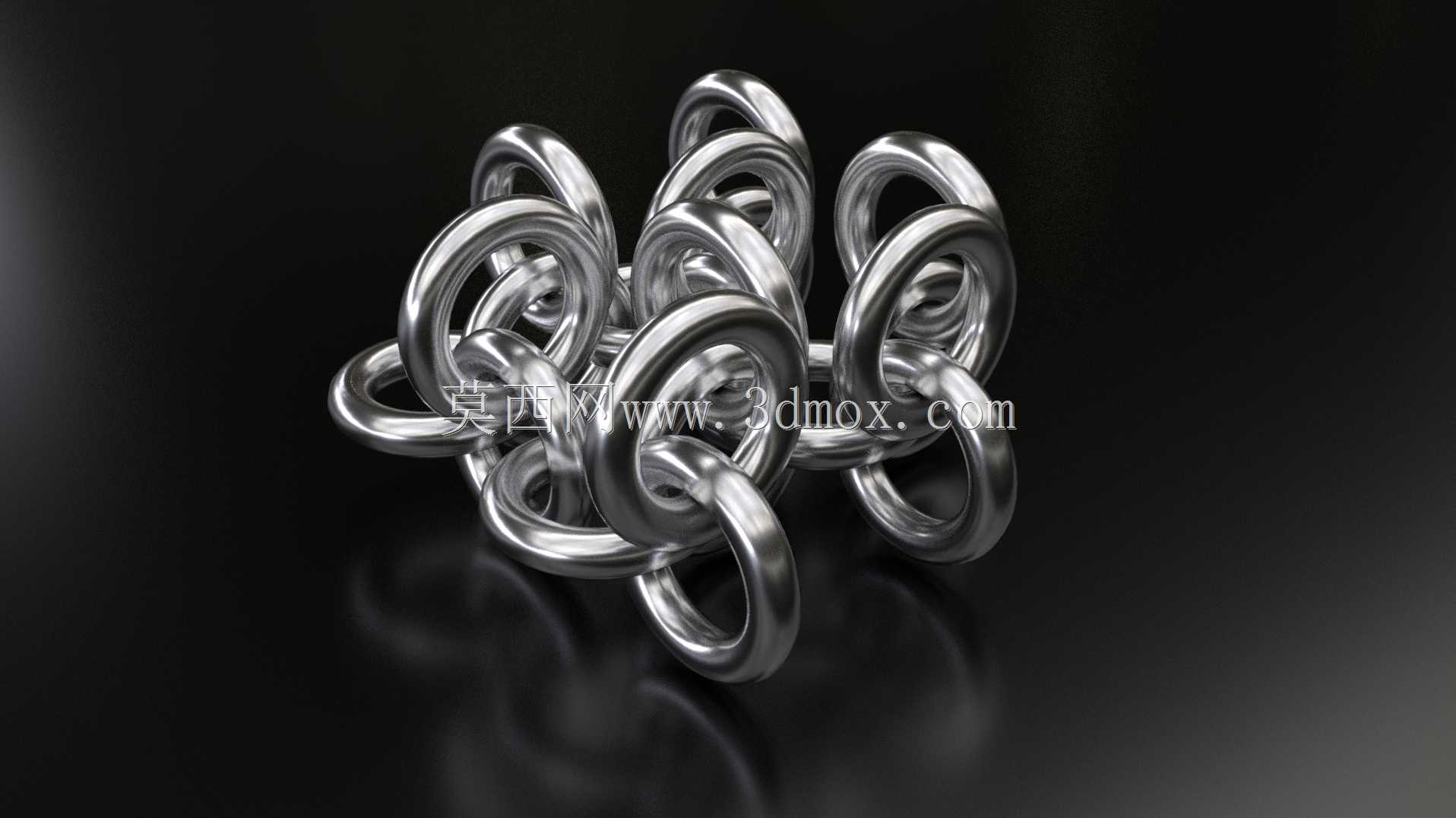

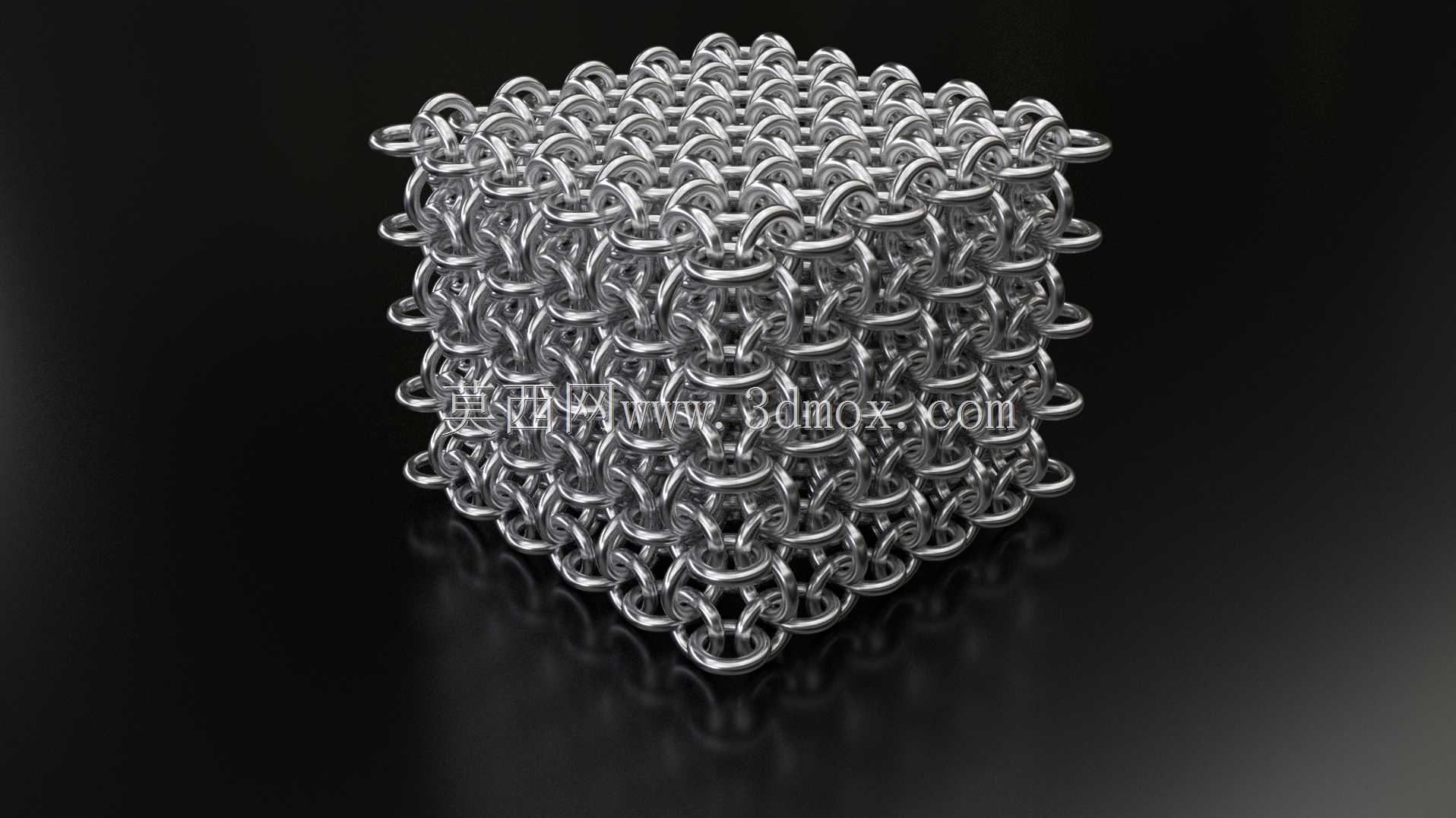

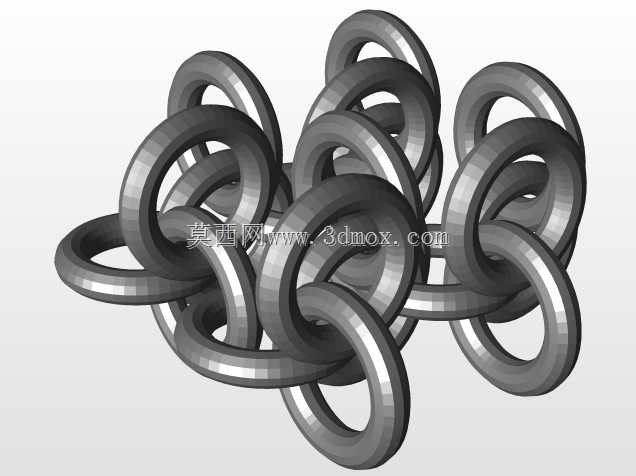

这套互锁链环结构的设计初衷，是解决传统二维图纸推演链甲类互锁构件时，容易出现的环体干涉、锁合角度偏差问题——很多刚接触柔性互锁结构的设计人员，习惯用平面投影绘制环与环的扣合关系，实际打样后经常出现环体无法自由转动、堆叠后卡滞的问题，而通过三维实体建模完成的这套单元结构，能直观呈现每一个环的扭转角度、扣合间隙，省去反复打样调整的试错成本。从实际应用场景来看，这类互锁环单元既可以作为珠宝首饰的基础构件，通过缩小环径、调整表面抛光弧度制作手链、项链的连接段，也可以放大尺寸规格，作为装饰性链甲幕墙的拼接单元，甚至可以调整环体截面形状，用于柔性防护网、工业设备柔性防护罩的受力段。设计过程中没有采用复杂的异形曲面，单个环体为标准圆环截面的闭环结构，环与环之间采用四合一互锁排布，每个单元环同时与相邻四个环体扣合，既保证了拼接完成后整体结构的柔性，能沿多个方向弯折扭转，又能避免环体之间出现过大的间隙，当需要堆叠收纳时，整组结构可以沿环体的扭转方向逐层压合，不会出现传统链环堆叠时的错位、勾连问题。在安装边界的考量上，单个环体的截面直径、环体内径的比例控制在1:6，这个比例是经过多次验证的——既不会因为环壁过薄导致受力后容易变形，也不会因为环壁过厚导致互锁后转动阻力过大，拼接扩展时只需要按照相同的扣合逻辑，在现有结构的边缘逐环添加单元，不需要额外设计连接卡扣，扩展后的整体结构柔性保持一致，不会出现拼接段刚度突变的问题。很多设计人员在做这类互锁结构时，容易忽略环体扣合处的圆角处理，导致实际使用时相邻环体的接触位置出现应力集中，反复弯折后容易断裂，这套结构在每一个环体的扣合接触位置都做了微小的圆角过渡，既不影响外观的金属质感，又能降低接触位置的磨损率，延长构件的整体使用寿命。如果用于珠宝领域，可以在环体表面做蚀刻、镶石的二次加工，不会破坏环体之间的互锁关系；如果用于工业防护场景，可以更换环体材质为不锈钢或者高强度工程塑料，不需要调整整体结构参数，就能适配不同的使用强度要求。
