互锁式金属链环交织结构创意构件

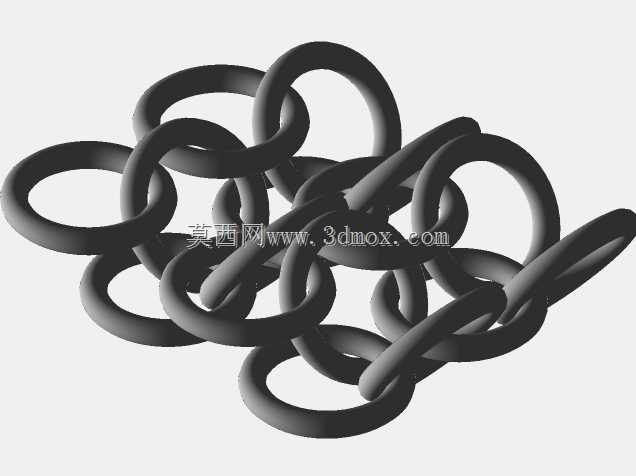

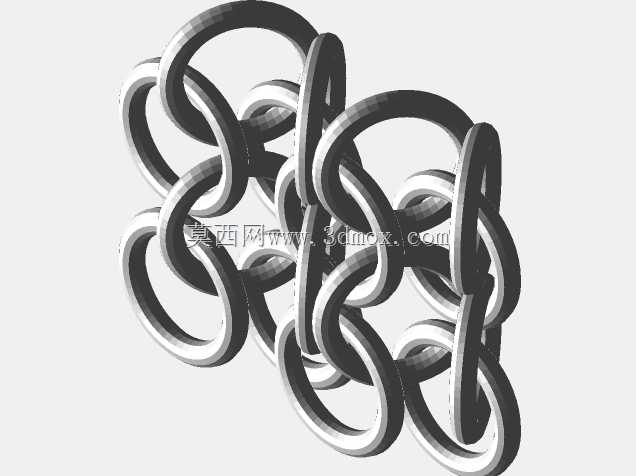

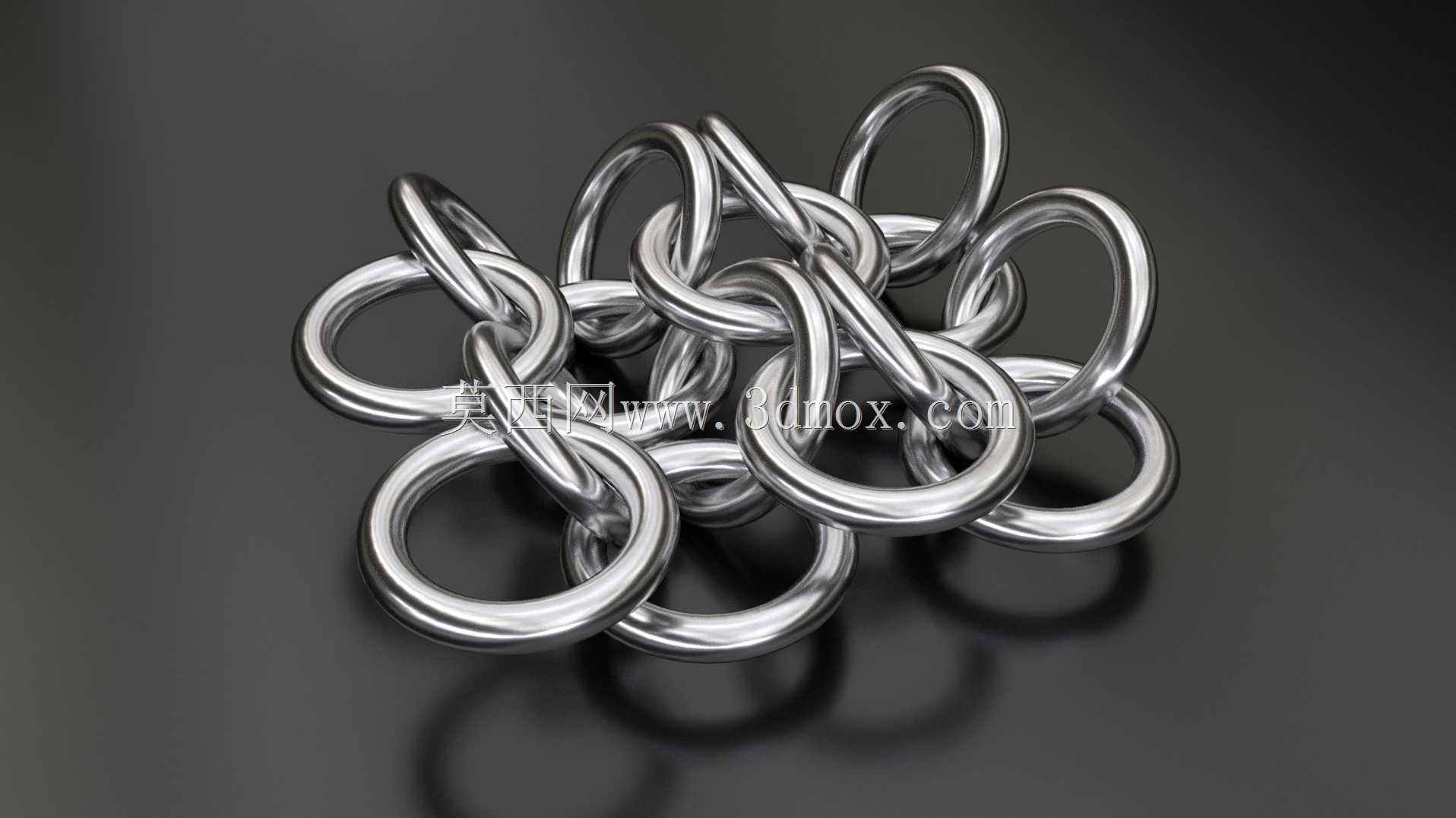

这类互锁交织的链环结构，在日常工程场景里的应用远比想象中宽泛，很多人第一反应会联想到起重、牵引场景的链条，但这类无焊缝、环体完全互锁的光滑环结构，更多会出现在装饰性承重构件、创意五金连接件、珠宝首饰的结构原型验证环节。做这类结构的三维建模时，最容易踩的坑是环与环之间的干涉问题，很多新手建模时只关注单环的曲面顺滑度，忽略了环体交叉位置的最小间隙，实际做3D打印原型或者金属铸造的时候，就会出现环体卡滞、无法活动的问题，甚至在脱模环节直接把相邻环体粘成一体。

从设计思路上来说，单环的截面选择圆形截面是兼顾受力与外观的最优解，圆形截面在承受拉拽力的时候，应力分布比扁截面、方截面均匀30%以上，不会出现棱角位置的应力集中断裂问题，同时光滑的圆弧面在多环互锁转动的时候，摩擦阻力更小，环体之间的相对活动更顺畅。做结构排布的时候，不能完全照搬普通链条的单环串联逻辑，这类多环交织的结构，每一个环都要和至少三个相邻环形成互锁关系，才能保证整体结构既有足够的结构强度，又能保留类似织物一样的柔性变形能力，要是互锁的相邻环数量太少，整体结构就会出现松散、容易勾挂的问题，要是互锁数量太多，环体之间的活动空间被完全挤占，整个构件就会变成硬邦邦的刚性块，失去链环结构的柔性优势。

从安装边界的角度考虑，这类交织链环结构如果用作装饰吊件，单环的线径要根据整体承重来核算，比如单环线径3mm的304不锈钢材质交织结构，整体承重不能超过20kg，安装的时候端部的连接环要和最外层的三个以上环体同时固定，不能只挂单个环，不然受力集中很容易把单环拉变形。如果是用作珠宝首饰的原型，环体的表面粗糙度要控制在Ra0.8以下，不然抛光的时候缝隙位置的打磨工作量会非常大，甚至会因为缝隙太小导致抛光工具无法伸入，最终成品出现暗面、毛刺的问题。

很多做机械结构设计的工程师平时很少接触这类柔性交织结构，总觉得五金构件就应该是刚性固定的，实际上在一些需要缓冲、需要柔性装饰的场景，比如商场的装饰吊链、创意家具的连接构件、户外景观的防护网单元，这类互锁链环结构的适配性非常高，它既可以承受一定的拉拽力，又能在受到冲击的时候通过环体之间的相对位移卸掉一部分冲击力，比刚性的连接杆件抗冲击性能更好。建模的时候还要注意环体的折弯半径，不能小于线径的1.5倍，不然金属折弯的时候会出现外侧壁拉薄、内侧壁起皱的问题，就算是3D打印制作原型，折弯半径太小也会出现打印层之间结合力不足，受力就断裂的问题。另外环与环之间的单边间隙要控制在0.1mm到0.2mm之间，间隙太小的话，表面做喷涂、电镀处理的时候，镀层会把相邻环粘在一起，间隙太大的话，整体结构晃动量太大，看起来松散没有质感。
