倒圆形互锁金属链节结构设计

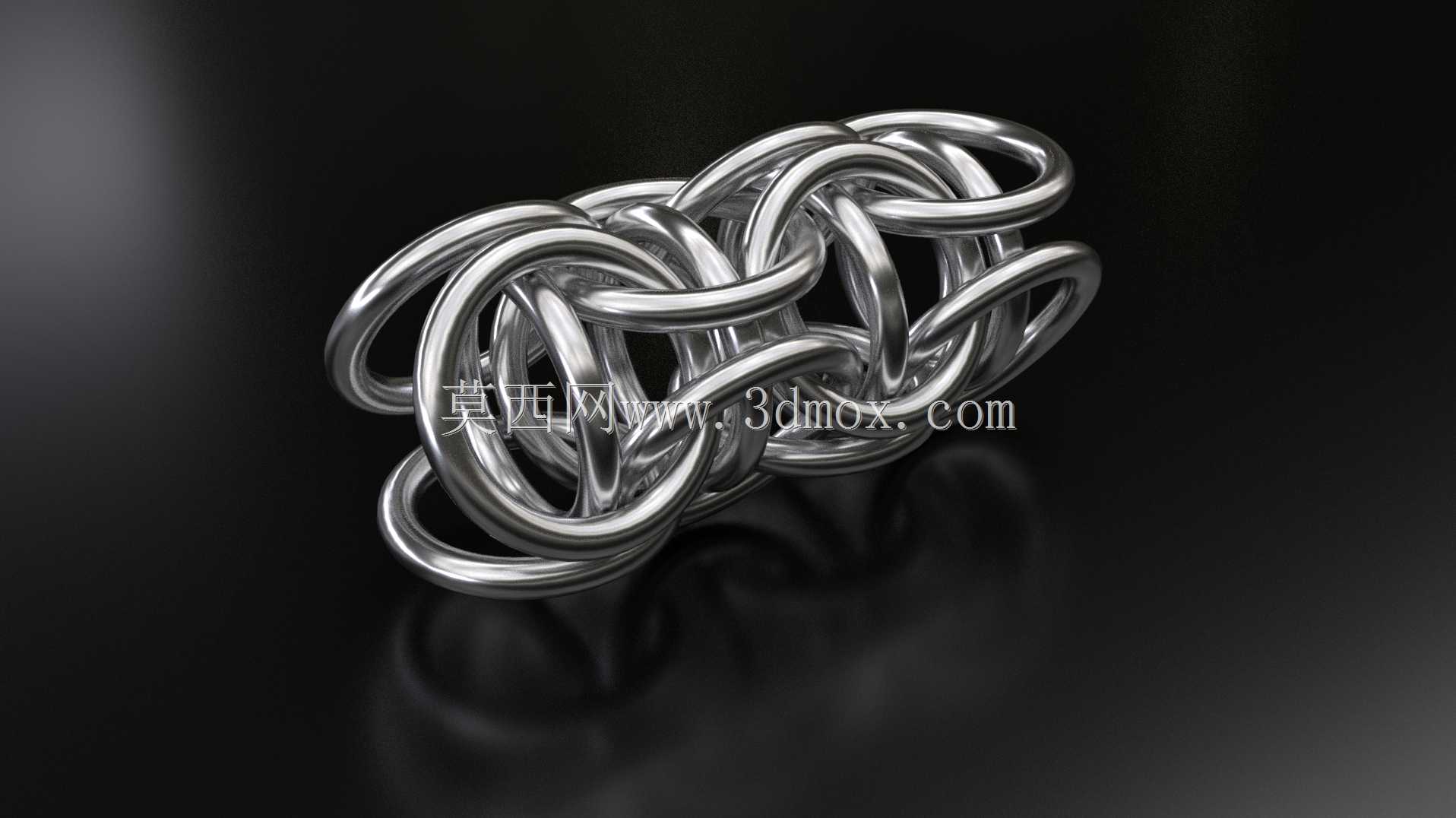

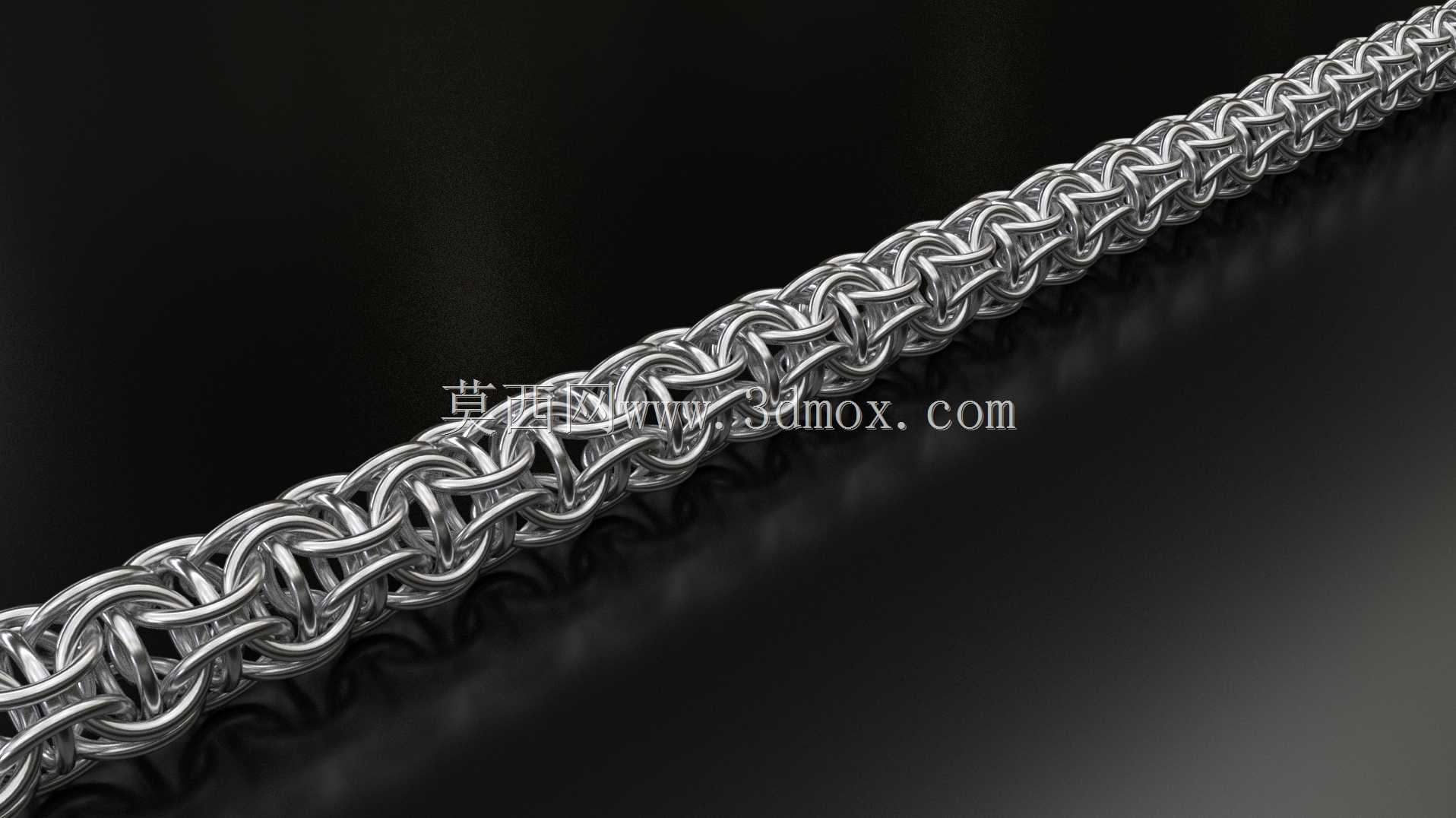

这类倒圆形互锁链节结构，在实际工程应用中覆盖多个场景，小到珠宝首饰的链身连接，大到装饰性承重吊链、柔性传动的辅助限位链，都能见到这类结构的变体。做这类结构的三维设计时，最先要理清的不是曲面外观，而是相邻链节的活动间隙与干涉边界——很多新手建模时容易把链环的实体做满，忽略装配后相邻环体的转动空间，最后做运动仿真时直接出现实体穿透，实际加工出来的成品也会出现卡滞，没法实现链节应有的弯折、扭转自由度。

从结构功能上看，这种倒圆形链节和普通正圆环链的区别在于，环体的截面做了倒圆过渡，环身的受力路径更顺滑，没有尖锐的应力集中棱角，在承受反复弯折、拉扯载荷的时候，应力不会在棱角处堆积造成断裂，尤其是用作珠宝链的时候，光滑的倒圆表面不会刮蹭衣物、划伤皮肤，佩戴的适配性更好。设计时要先确定单节链环的外形尺寸：环体的外轮廓长径、短径要匹配应用场景的承重需求，用作细珠宝链时单环外径可以控制在几毫米级别，环身截面直径根据链身整体粗细调整，要保证相邻两个链环套接后，环体能沿套接轴自由转动360度，同时沿链身长度方向的弯折角度能达到常规链带的活动范围，不会出现弯折到一定角度就被相邻环体卡死的情况。

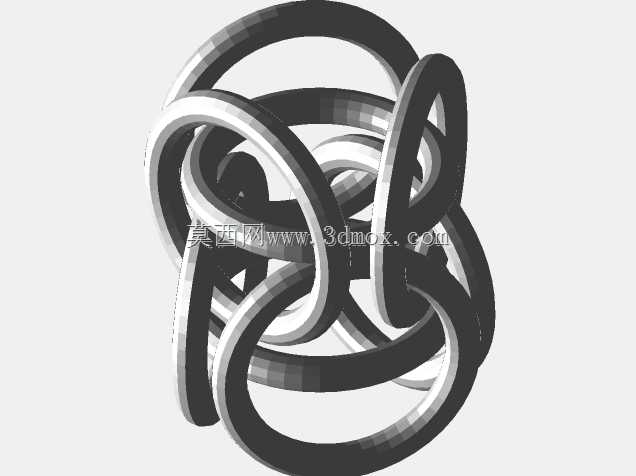

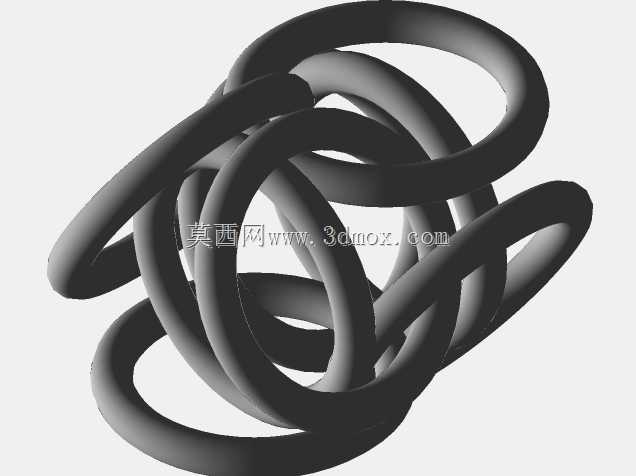

建模过程中，要先做单节链环的实体，倒圆处理要覆盖环身所有的棱边，包括环体自身闭合处的接缝位置，都要做平滑过渡，不能留下拼接的凸起棱线。阵列装配的时候，要注意每一节链环的扭转角度，相邻链环要呈垂直套接的状态，不能同方向平行排列，否则整个链带只能在单一平面弯折，失去多方向活动的能力。还要考虑加工的工艺边界，如果是采用失蜡铸造做贵金属珠宝件，环身的截面厚度不能小于铸造工艺的最小壁厚要求，避免浇铸时出现冷隔、缺料；如果是做金属弯焊的工业用链，环体的对接焊缝位置要设计在环身的受力最小处，焊接后要把焊缝打磨到和环身曲面完全顺滑，避免焊缝位置成为应力断裂的薄弱点。

实际使用中，这类互锁链节不需要额外的铰接销轴，靠环体之间的套接实现柔性连接，结构零件数量少，装配工序简单，整体的连接可靠性比带销轴的铰接链更高，不会出现销轴脱落导致链身散架的问题。在做安装边界校核的时候，要计算整链拉直状态下的总长度，以及最大弯折半径下的链身占用空间，避免安装后链身弯折时和周边的构件发生干涉，尤其是用在装饰吊链、设备限位拉绳的场景，要预留足够的链身活动余量，保证链身在最大活动行程内不会被硬拉扯到极限位置，延长整体的使用寿命。
