四合一互锁盒式链环首饰结构件

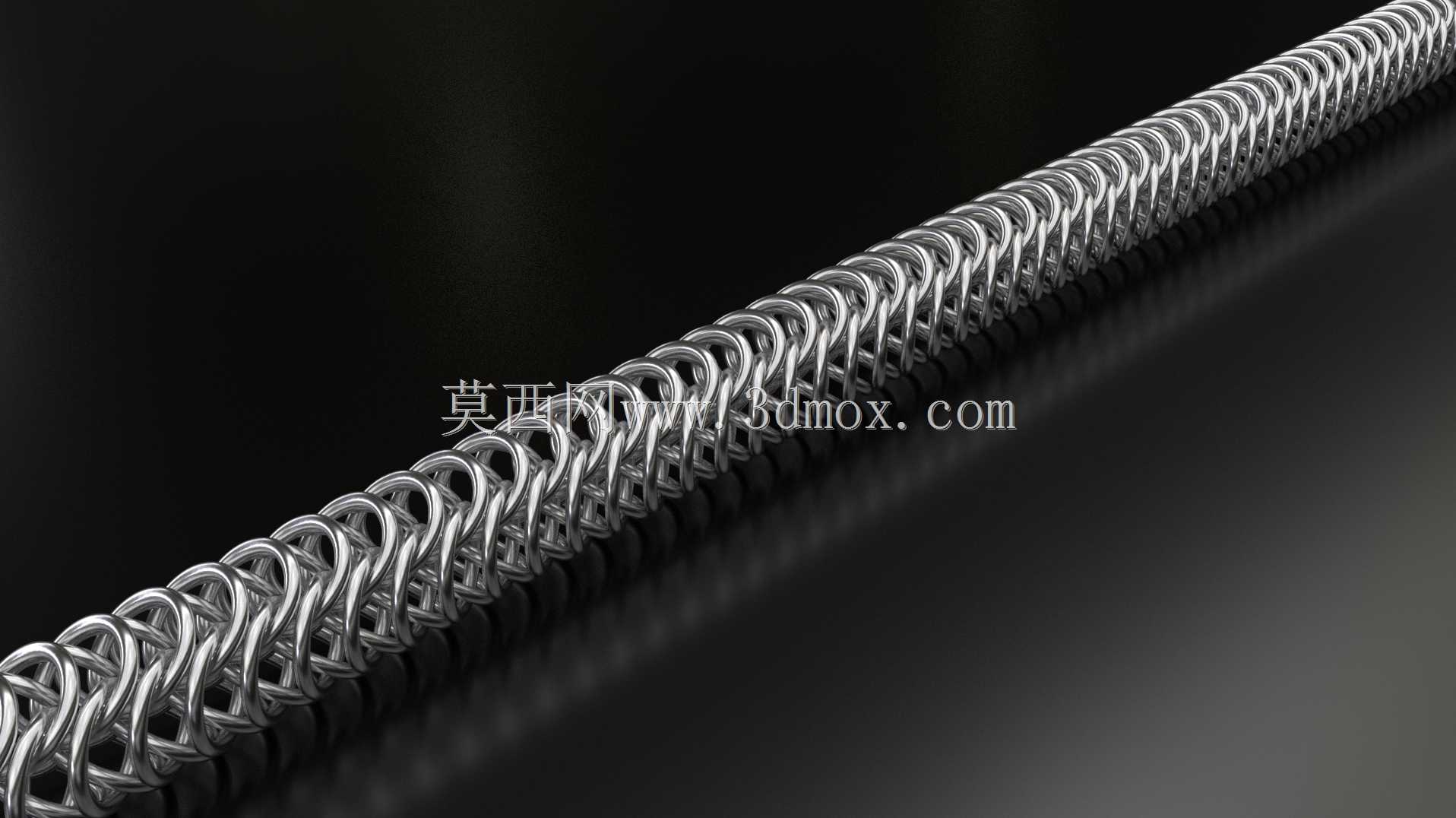

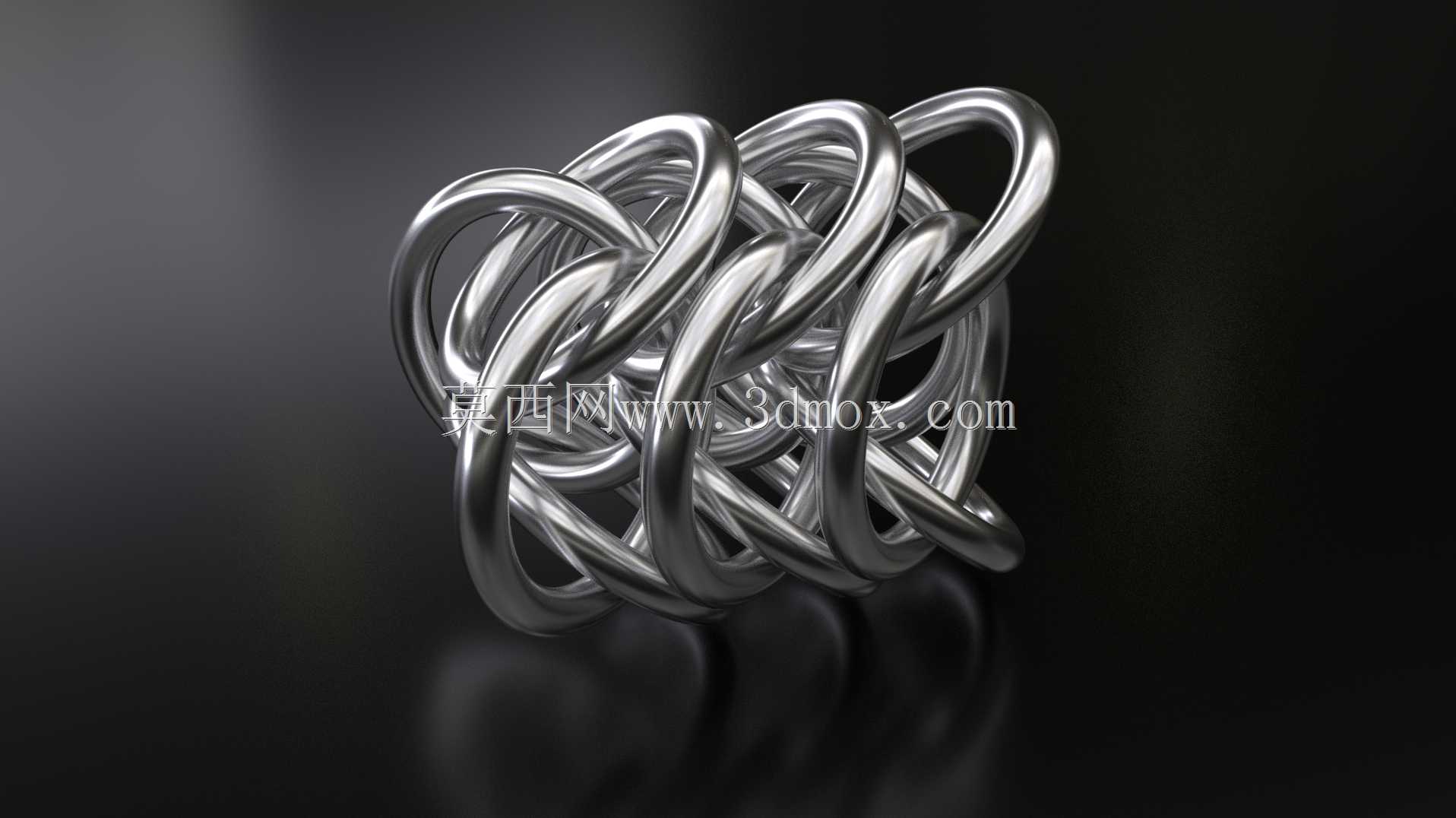

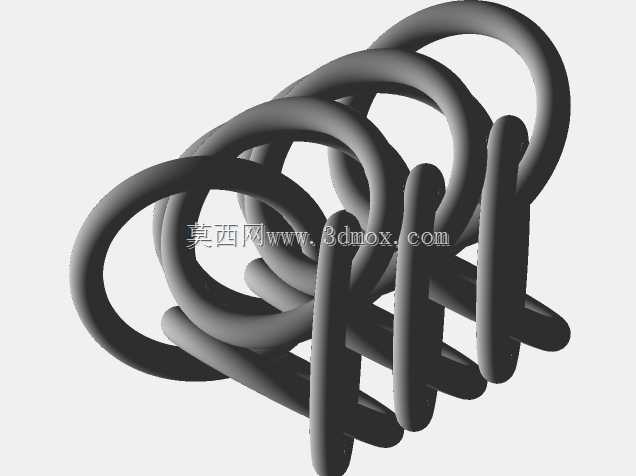

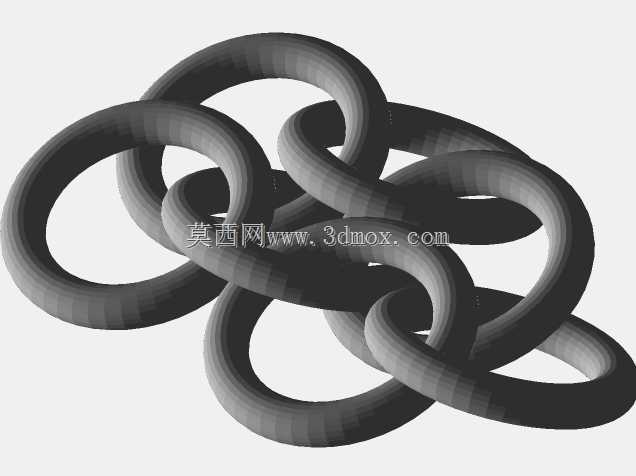

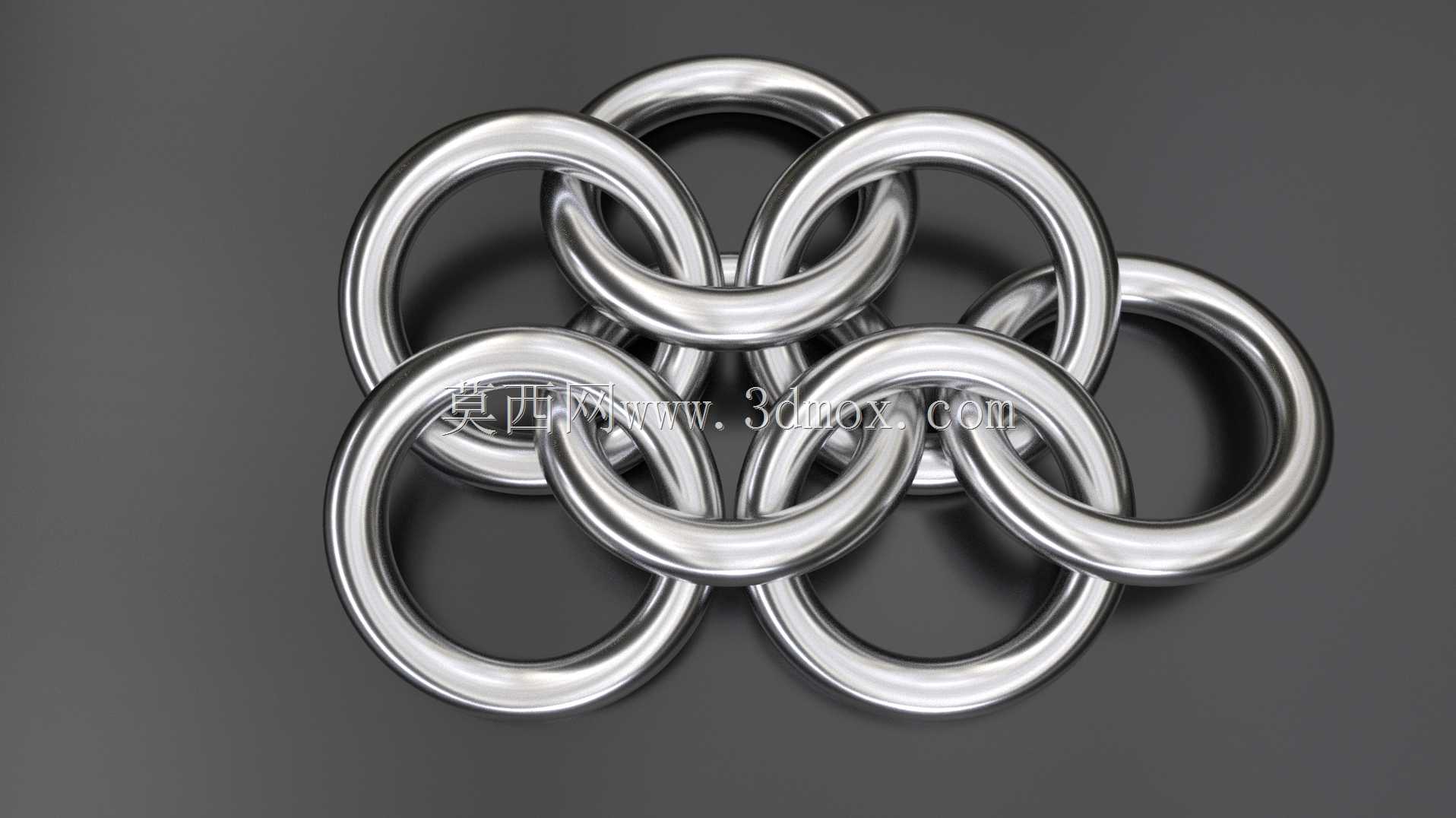

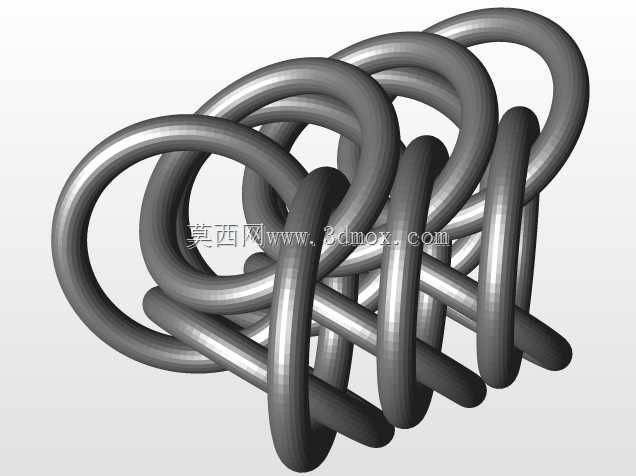

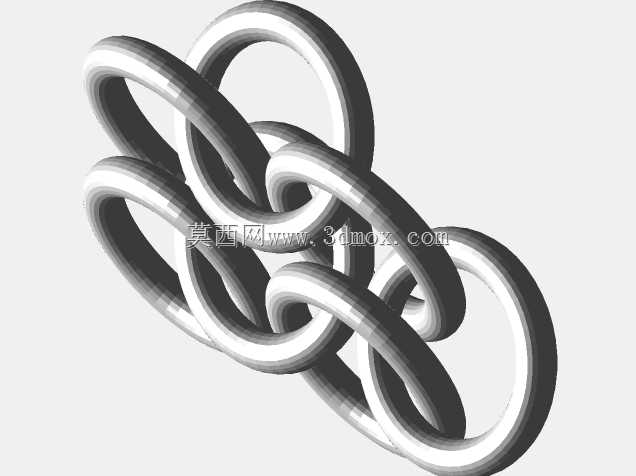

这类四合一互锁结构的盒式链环，最早在首饰加工领域被广泛应用，区别于普通单环串联的链结构，每个独立链环同时与相邻四个链环形成互锁配合，不会出现普通链节受力后单环滑脱、链身局部扭转错位的问题。从实际应用场景来看，这类链结构除了用于制作手链、项链等随身首饰的局部装饰段，也可用于小型箱包的装饰挂链、工艺摆件的连接结构，部分对链身抗扭性能有要求的小型吊挂五金件，也会参考这种互锁逻辑做结构优化。做这类链环的三维建模时，不能直接套用普通圆环链的扫掠思路，首先要确定单环的截面曲率，常规首饰用的这类链环截面多为圆弧过渡的椭圆柱面，避免棱角处应力集中，同时要保证佩戴接触时的顺滑度，不会勾扯织物或者划伤皮肤。设计时首先要锁定单环的互锁边界：每个环的闭合轮廓需要预留四个等角度分布的配合位，相邻环的穿入角度偏差不能超过2度，否则装配时会出现环与环之间卡滞，链身无法自然弯折的问题。从安装与尺寸边界来看，这类链环的单环外径通常根据应用场景调整，首饰类应用单环外径多控制在3-8mm区间，环体截面直径不超过外径的四分之一，保证互锁后链身的弯折半径足够小，能够贴合佩戴曲面；如果是用于箱包装饰的款式，单环外径可放大到12-15mm，此时环体壁厚需要做等比例加厚，避免大尺寸下环体受力变形。建模过程中需要先做单环的实体结构，再通过环形阵列与空间角度旋转，完成四个邻接环的配合校验，重点检查环与环的接触面间隙，常规活动配合间隙控制在0.05-0.1mm即可，间隙过大会导致链身松散晃动，间隙过小则会让链节活动卡涩，无法实现自然垂顺的效果。不同于普通链环只需要考虑两个邻接件的配合，这种四合一结构的链环，需要同时校验四个方向邻接环的活动行程，保证链身在任意方向弯折时，都不会出现环体之间的硬干涉，同时要保证链身受拉时，四个邻接环同时分担拉力，不会出现单个环受力集中断裂的情况。实际生产中这类链环多采用失蜡铸造工艺加工，建模时还要预留出后续抛光的余量，环体表面不能出现建模导致的棱角、折面，否则后续抛光工序会增加大量工作量，也会影响最终成品的金属质感。
